Pittman BGE3004无刷电机驱动器是一款不可编程的单象限速度控制器。使用0-10VDC的参考电压,速度可以控制在500-5000rpm之间。

特点:

  • 用PWM控制速度
  • 用于速度设定的积分电位器
  • 防止欠压、极性反接、失速和过热
  • 紧凑尺寸:2.72英寸×1.58英寸×0.71英寸(69毫米×40毫米×18毫米)

  • 规格 +


    零件号 单位 BGE3004
    电压范围 VDC 12至40伏直流
    连续输出电流 A 4 A rms
    峰值输出电流 A 34 A
    速度范围 RPM 500 - 5000
    转矩模式
    速度模式
    位置模式
    尺寸 mm 69 x 40 x 18

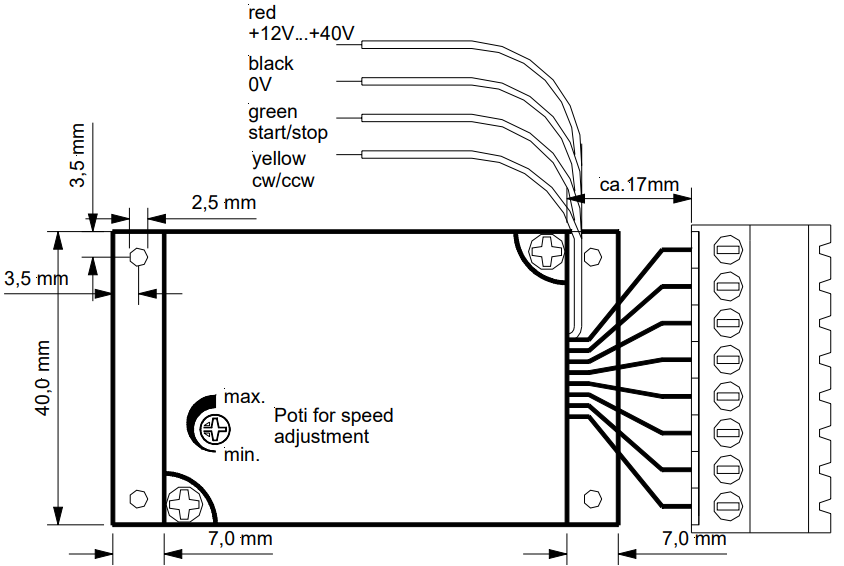

  • 尺寸图 +


  • 连接表 +


    BGE 3004A导线分配
    颜色 信号
    黑色 GND
    红色 +Vc
    棕色 N-模拟
    黄色 cw / ccw
    绿色 启动/停止
    引脚 颜色 信号
    1 黑色 电机B相
    2 红色 电机A相
    3 棕色 电机C相
    4 黑色 GND(霍尔)
    5 黄色 H1
    6 绿色 H2
    7 棕色 H3
    8 红色 +12 Vc(霍尔)
  • 下载 +


    驱动器手册
