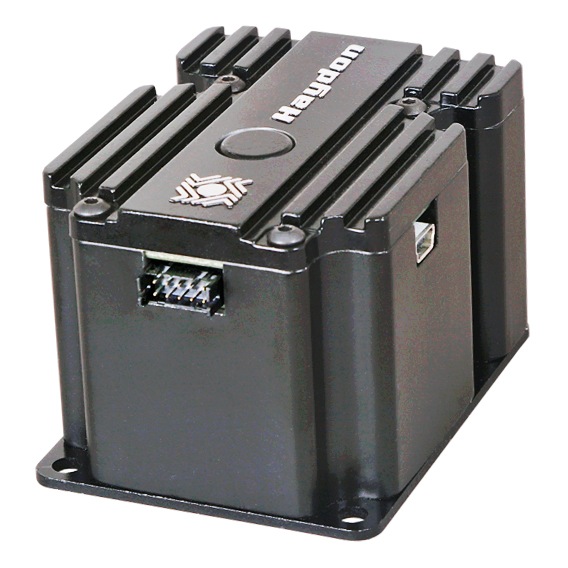

Brushless Motor Drive PBL4850
Watch this video to learn more about the IDEA Drive technology!
Pittman PBL4850E IDEATM 驱动器无刷电机控制器是一款伺服驱动器和一个完全可编程的控制单元,可简化您的机器制造过程。 正在申请专利的直观图形用户界面(GUI)消除了编程的复杂性,辅助工具简化了其快速集成的过程。

特点:

  • 符合RoHS标准
  • 独立式驱动单元
  • 通过图形用户界面(GUI)完成编程
  • 电机和驱动器参数的自动填充
  • 可编程速度/电流/加速减速/电流提升/中断/I/O
  • 正弦换向
  • USB通信协议
  • 运动曲线绘图仪
  • 交互式程序调试功能
  • 可选的电机电缆


附加视频:
IDEA驱动器简介

  • 规格 +


    零件号 PBL4850E
    驱动器输入电压范围
    12-48VDC
    最大驱动器电流/相位
    4.0 A rms / 6.5A峰值
    电流过载能力
    加速期间可30%电流过载(最大6.5 A峰值)
    通信
    USB (mini B)
    换向
    正弦(需要霍尔和编码器)
    电机
    3相无刷
    霍尔单元间距
    60° / 120°
    编码器(最低要求)
    5V,增量式编码器,最小128 CPR。
    数字I/O电压范围 5至24 VDC
    数字输入
    4
    数字输入最大电流
    8 mA(每个)
    数字输出(下降)
    4
    数字输出最大电流(下降)
    200 mA
    最高温度 在散热器处测得70°C
    程序存储大小 85 Kb
    程序存储内存类型
    闪存
    最大存储程序数 85 - 由10个字符的程序名称引用
    位置计数器范围 64位
    加速度 梯形或S形曲线
    中断源
    4个输入(上升沿、下降沿或两个边沿)内部位置计数器(到达编程位置时)

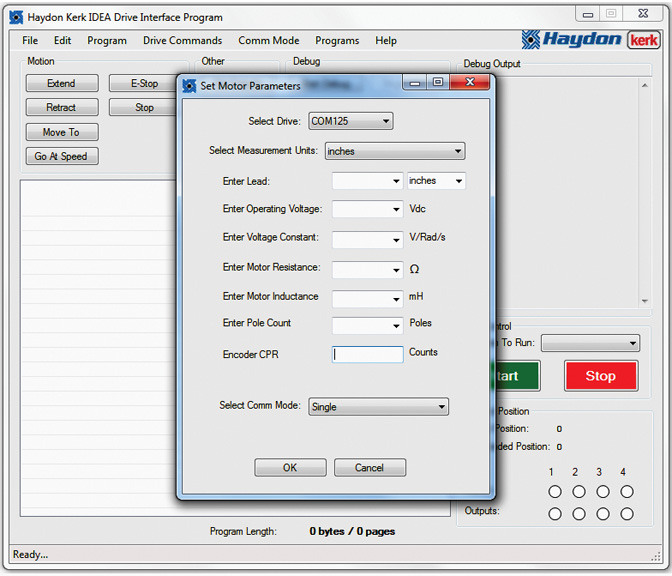

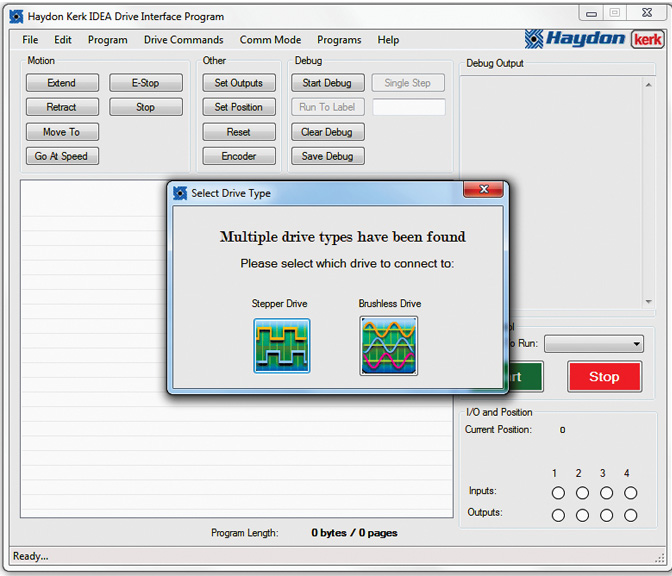

  • 软件编程 +

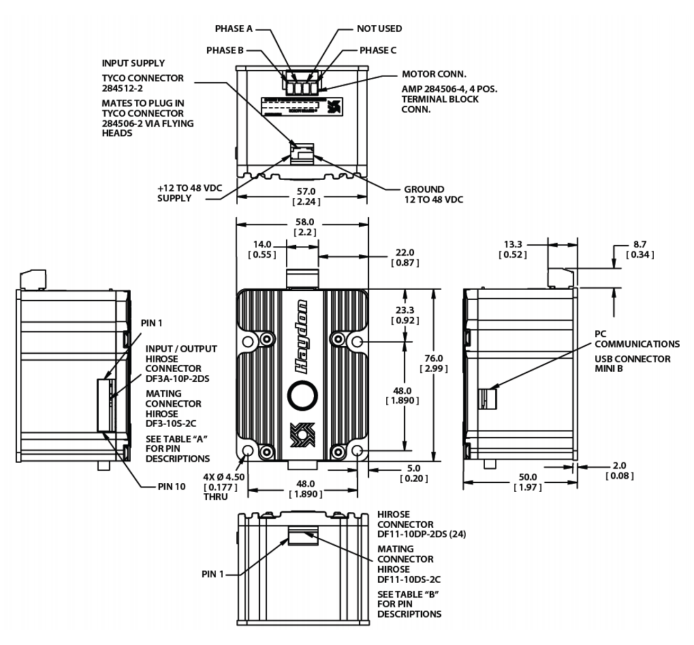

  • 尺寸图 +


  • 配件 +


    配件  零件号
    USB连接线(A到Mini B),2米 56-1346
    电源线,1米 56-1348
    I/O电缆,1米 56-1352
    电机连接器螺丝端子 56-1570
    霍尔单元和编码器电缆 56-1856
  • 连接图 +


    I/O连接器表“A”
    引脚编号 描述 注意
    1 接地I/O电源 5 - 24 VDC
    2 +I/O电源 5 - 24 VDC
    3 输入1
    4 输入2
    5 输入3
    6 输入4
    7 输出1
    8 输出2
    9 输出3
    10 输出4
    表“B”
    引脚编号 描述
    1 “A”通道
    2 霍尔单元A
    3 “B”通道
    4 霍尔单元B
    5 索引/编码器
    6 霍尔单元C
    7 +5伏直流
    8 +5伏直流
    接地
    10 接地
