3/8英寸 (10mm)直径螺杆

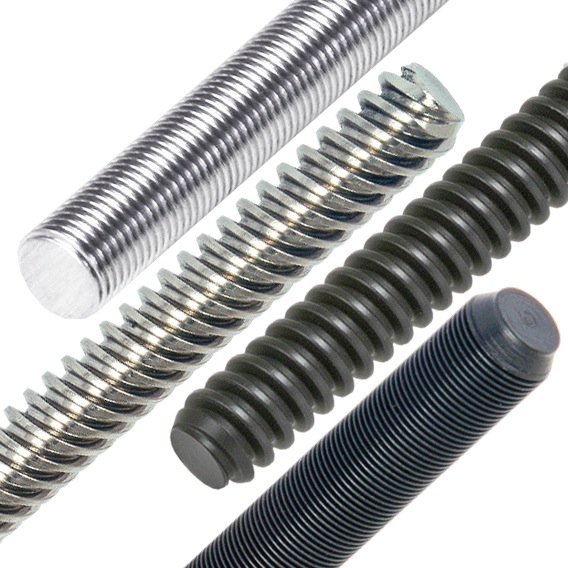

Haydon Kerk Lead Screws
Kerk螺杆组件具有经过改进的梯形螺纹以及优化的性能，还有各种直径、导程和螺母样式可供选择，以满足不同的应用需求。Kerk螺杆可自行调节、免维护且无需润滑。Kerk螺杆组件具有高精度、高重复性、平稳及安静操作和低成本等优点，是高性能线性运动控制应用的最佳选择。

  • 规格 -


    3/8英寸（10毫米）直径螺杆，直径代码037
    导程 导程代码 左旋可用 外径（供参考） 根径（供参考） 效率％*
    英寸 mm

    		英寸 mm 英寸 mm
    0.025 0.64 0025
    		0.375 9.53 0.337 8.56 21
    0.039 1 0039
    		0.394 10.01 0.35 8.89 28
    0.04167 1.06 0042
    		0.375 9.53 0.32 8.13 34
    0.05 1.27 0050 √ 0.375 9.53 0.301 7.65 36
    0.055 1.4 0055
    		0.375 9.53 0.303 7.7 38
    0.059 1.5 0059 √ 0.389 9.88 0.313 7.95 38
    0.0625 1.59 0063 √ 0.375 9.53 0.295 7.49 41
    0.068 1.73 0068
    		0.388 9.86 0.295 7.49 42
    0.079 2 0079
    		0.375 9.53 0.264 6.71 47
    0.0833 2.12 0083
    		0.375 9.53 0.293 7.44 48
    0.1 2.54 0100 √ 0.375 9.53 0.266 6.76 53
    0.125 3.18 0125
    		0.375 9.53 0.295 7.49 59
    0.157 4 0157
    		0.375 9.53 0.274 6.96 65
    0.1667 4.23 0167
    		0.371 9.42 0.261 6.63 61
    0.197 5 0197
    		0.375 9.53 0.266 6.76 69
    0.2 5.08 0200 √ 0.375 9.53 0.266 6.76 69
    0.25 6.35 0250
    		0.375 9.53 0.268 6.81 70
    0.3 7.62 0300
    		0.375 9.53 0.255 6.48 76
    0.333 8.46 0333
    		0.375 9.53 0.245 6.22 78
    0.363 9.22 0363 √ 0.375 9.53 0.26 6.6 79
    0.375 9.53 0375
    		0.375 9.53 0.265 6.73 79
    0.394 10 0394
    		0.375 9.53 0.26 6.6 79
    0.4 10.16 0400
    		0.375 9.53 0.293 7.44 79
    0.472 12 0472
    		0.388 9.86 0.287 7.29 82
    0.5 12.7 0500 √ 0.388 9.86 0.265 6.73 81
    0.667 16.94 0667
    		0.375 9.53 0.273 6.93 83
    0.75 19.05 0750
    		0.388 9.86 0.273 6.93 84
    0.984 25 0984
    		0.375 9.53 0.262 6.65 84
    1 25.4 1000
    		0.383 9.73 0.254 6.45 84
    1.2 30.48 1200 √ 0.383 9.73 0.254 6.45 84
    1.25 31.75 1250
    		0.375 9.53 0.278 7.06 84
    1.5 38.1 1500
    		0.375 9.53 0.264 6.71 83
    *列出的效率是基于Kerkote® TFE涂层螺杆的理论值。
    阴影区域已从其设计的英寸或毫米尺寸转换为等效的毫米或英寸尺寸。

  • 可配的螺母 +

  • 润滑选项 +

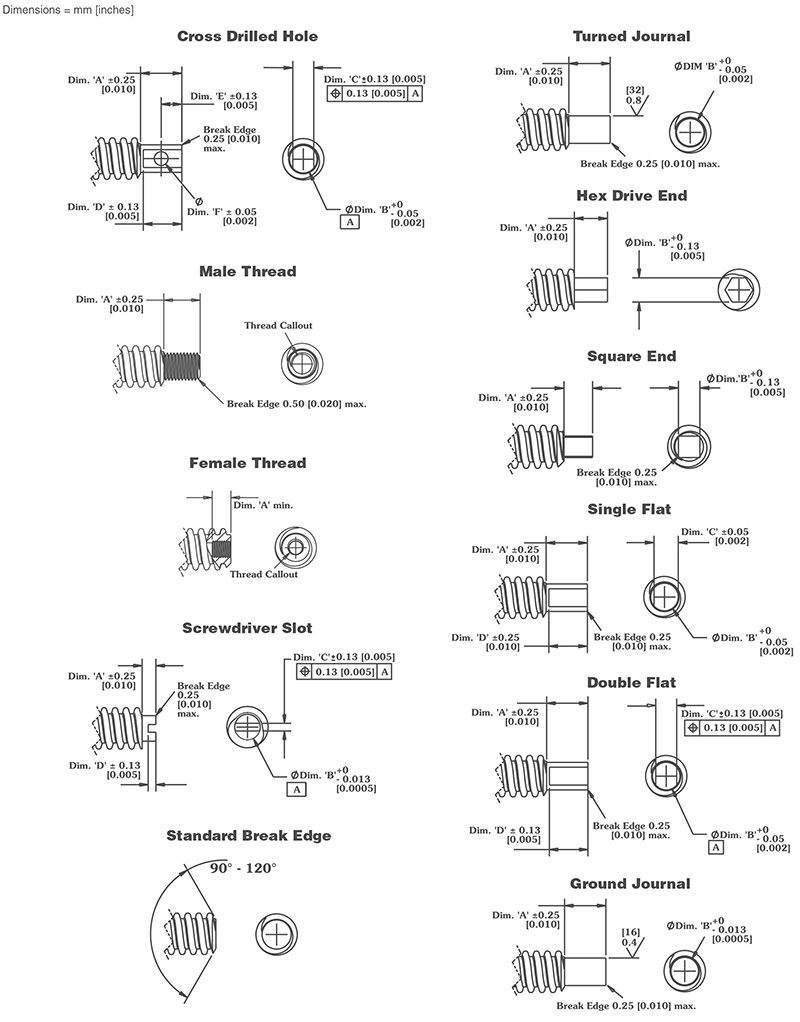

  • 典型的端部加工 +

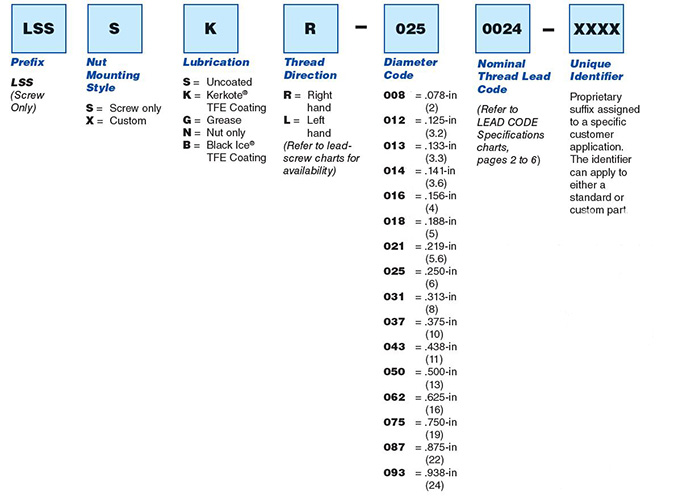

  • 产品品号选型向导 +
