RGS04

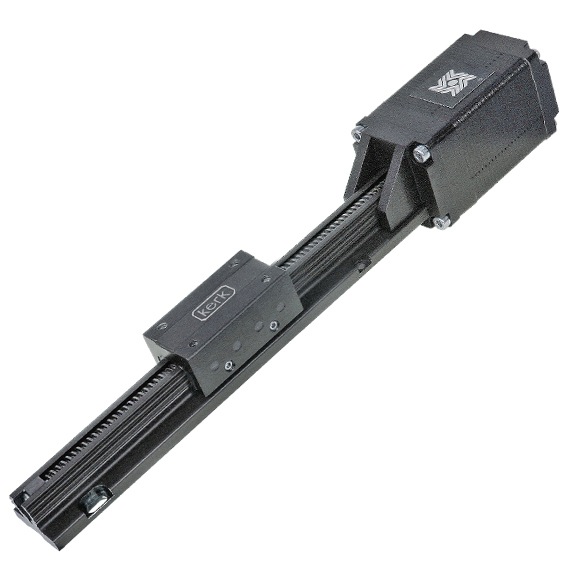

RGS04 Motorized Linear Rail
带驱动电机RGS04直线导轨可配Size 11，28000或Size 17，43000混合式步进电机，可产生高达67 N（15磅）的力。步进电机可配备集成的IDEA驱动器。还可以定制导轨的行程长度、一个或两个滑块和涂层。联系应用工程师以获取所需的技术支持。

视频：
IDEA Drive 产品聚焦
IDEA驱动器简介

  • 规格 -


    导程 导程代码 设计负载 螺杆惯性
    导轨系列 电机系列 英寸 (mm) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    RGS04K - M0100 - XXX E28M4 0.100 (2.54) 100 15 (7) 0.3 x 10-5 (6.5 x 10-6)
    E43H4
    E43M4
    RGS04K - M0200 - XXX E28M4 0.200 (5.08) 200 15 (7) 0.3 x 10-5 (6.5 x 10-6)
    E43H4
    E43M4
    RGS04K - M0500 - XXX E28M4 0.500 (12.70) 500 15 (7) 0.3 x 10-5 (6.5 x 10-6)
    E43H4
    E43M4
    RGS04K - M1000 - XXX E28M4 1.000 (25.40) 1000 15 (7) 0.3 x 10-5 (6.5 x 10-6)
    E43H4
    E43M4

    Size 11：28毫米（1.1英寸）电机1.8度
    系列
    		 E28M4-V
    叠厚
    		 双
    极性 单位 双极性
    步进角度 度 1.8°
    绕组电压 伏直流 2.1  5  12
    电流/相位 A rms 1.9  0.75  0.35
    电阻/相位 欧姆 (Ω) 1.1  6.7  34.8
    电感/相位 毫亨 1.1  5.8  35.6
    电源输入 瓦 7.5
    电机转子惯性 gcm2 13.5
    标准电机为B级，最高温度为130°C（F级为155°C）

    Size 17：43毫米（1.7英寸）电机1.8度
    系列
    		 E43H4-V E43M4-V
    叠厚
    		 单 双
    极性 单位 双极性 双极性
    步进角度 度 1.8° 1.8°
    绕组电压 V 2.33 5 12  2.33 5 12
    电流/相位 A rms 1.5 0.7 0.29 2.6 1.3 0.55
    电阻/相位 欧姆 (Ω) 1.56 7.2 41.5 0.9 3.8 21.9
    电感/相位 毫亨 1.9 8.7 54 1.33 8.21 45.1
    电源输入 瓦 7 10.4
    电机转子惯性 gcm2 37 78
    标准电机为B级，最高温度为130°C（F级为155°C）

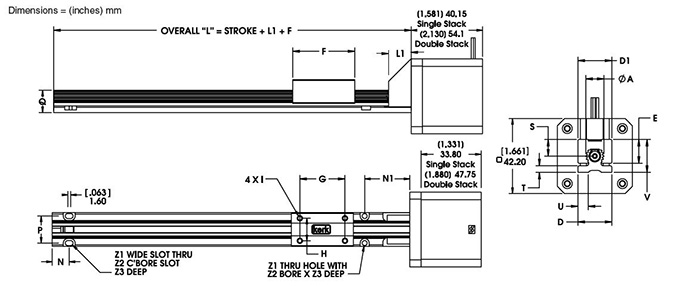

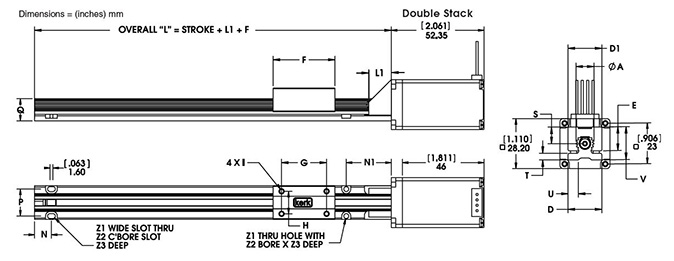

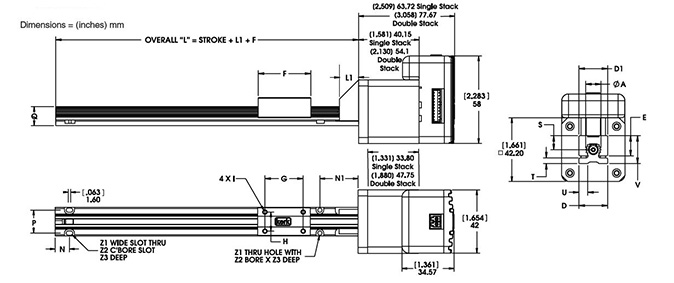

  • 尺寸图 +

  • 润滑 +

  • 集成驱动器 +

  • 定制 +

  • 产品品号选型向导 +
