RGS04

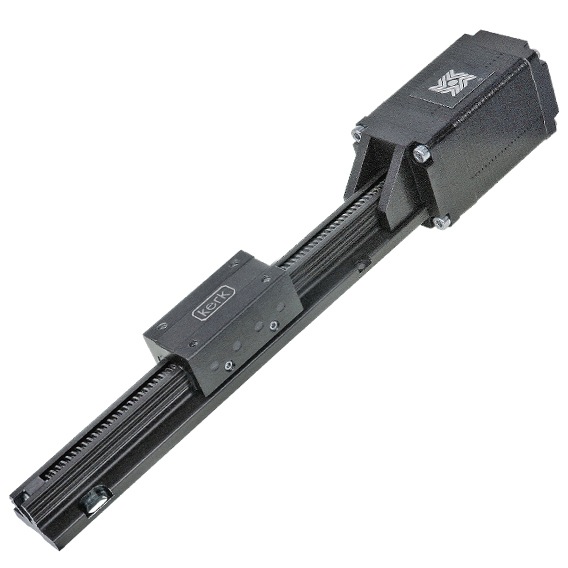

RGS04 Motorized Linear Rail
带驱动电机RGS04直线导轨可配Size 11，28000或Size 17，43000混合式步进电机，可产生高达67 N（15磅）的力。步进电机可配备集成的IDEA驱动器。还可以定制导轨的行程长度、一个或两个滑块和涂层。联系应用工程师以获取所需的技术支持。

视频：
IDEA Drive 产品聚焦
IDEA驱动器简介

  • 规格 +


    导程 导程代码 设计负载 螺杆惯性
    导轨系列 电机系列 英寸 (mm) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    RGS04K - M0100 - XXX E28M4 0.100 (2.54) 100 15 (7) 0.3 x 10-5 (6.5 x 10-6)
    E43H4
    E43M4
    RGS04K - M0200 - XXX E28M4 0.200 (5.08) 200 15 (7) 0.3 x 10-5 (6.5 x 10-6)
    E43H4
    E43M4
    RGS04K - M0500 - XXX E28M4 0.500 (12.70) 500 15 (7) 0.3 x 10-5 (6.5 x 10-6)
    E43H4
    E43M4
    RGS04K - M1000 - XXX E28M4 1.000 (25.40) 1000 15 (7) 0.3 x 10-5 (6.5 x 10-6)
    E43H4
    E43M4

    Size 11：28毫米（1.1英寸）电机1.8度
    系列
    		 E28M4-V
    叠厚
    		 双
    极性 单位 双极性
    步进角度 度 1.8°
    绕组电压 伏直流 2.1  5  12
    电流/相位 A rms 1.9  0.75  0.35
    电阻/相位 欧姆 (Ω) 1.1  6.7  34.8
    电感/相位 毫亨 1.1  5.8  35.6
    电源输入 瓦 7.5
    电机转子惯性 gcm2 13.5
    标准电机为B级，最高温度为130°C（F级为155°C）

    Size 17：43毫米（1.7英寸）电机1.8度
    系列
    		 E43H4-V E43M4-V
    叠厚
    		 单 双
    极性 单位 双极性 双极性
    步进角度 度 1.8° 1.8°
    绕组电压 V 2.33 5 12  2.33 5 12
    电流/相位 A rms 1.5 0.7 0.29 2.6 1.3 0.55
    电阻/相位 欧姆 (Ω) 1.56 7.2 41.5 0.9 3.8 21.9
    电感/相位 毫亨 1.9 8.7 54 1.33 8.21 45.1
    电源输入 瓦 7 10.4
    电机转子惯性 gcm2 37 78
    标准电机为B级，最高温度为130°C（F级为155°C）

  • 尺寸图 +


    RGS04 A D D1 E F G H I* L1 N
    （英寸） (0.40) (0.75) (0.75) (0.53) (1.40) (1.00) (0.50) 4-40 (0.50) (0.38)
    mm 10.2 19 19 13.5 35.6 25.4 12.7 UNC 12.7 9.52
    RGS04 N1 P Q S T U V Z1 Z2 Z3
    （英寸） (1.00) (0.60) (0.5)  (0.37) (0.15) (0.23) (0.7) (0.11) (0.2) (0.09)
    mm 25.4 15.2 12.7 9.4 3.8 5.8 18.0 2.8 5.1 2.3
    *滑架也有公制螺纹

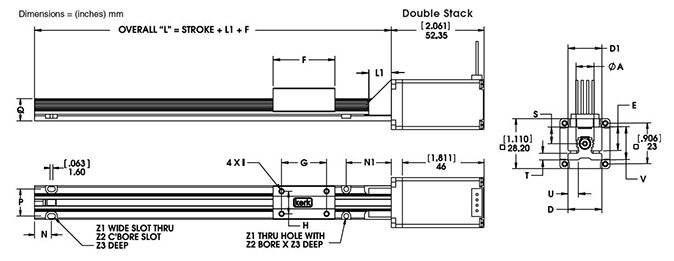

    带Size 11，28000双叠厚混合式步进电机的RGS04
    推荐用于支撑最高15磅（67牛）的负载

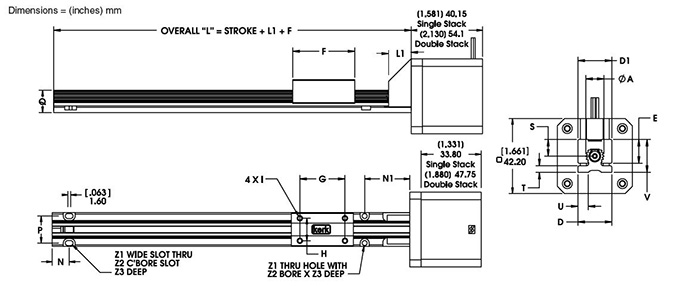

    Size 17，28000混合式步进电机的RGS04
    推荐用于支撑最高15磅（67牛）的负载

    *滑架也有公制螺纹



  • 润滑 +


    Kerk RGS直线导轨在所有关键表面上都有Kerkote® TFE。

    所有移动表面都含有Kerkote® TFE涂层上的Kerkite®工程聚合物，为各种线性运动应用提供了强大而稳定的平台。

    Kerkote TFE是一种软涂层和长期干性润滑剂，适用于较软的塑料，如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移，实现对螺母/螺杆接口的润滑。润滑剂虽是固体，但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能，不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。

  • 集成驱动器 +


    带43000系列Size 17电机和IDEA驱动器的RGS04直线导轨

    如果选择43000系列Size 17电机，RGS04和RGS06导轨可配备集成式IDEA驱动器。
    • 完全可编程
    • USB或RS-485通信
    • 细分能力 - 全步、1/2、1/4、1/8、1/16、1/32、1/64
    • 图形用户界面
    • 驱动器参数的自动填充
    • 可编程加速/减速和电流控制
    • 可提供标准导程
    • 可提供2.33 Vdc绕组。如需更高电压的绕组，请联系Haydon Kerk
    • 符合RoHS标准
    • RGS04推荐用于支撑高达63 N（15磅）的负载

    有关一般IDEA驱动器的功能和规格，请点击这里。
    RGS04 A D D1 E F G H I* L1 N
    （英寸） (0.40) (0.75) (0.75) (0.53) (1.40) (1.00) (0.50) 4-40 (0.50) (0.38)
    mm 10.2 19 19 13.5 35.6 25.4 12.7 UNC 12.7 9.52
    RGS04 N1 P Q S T U V Z1 Z2 Z3
    （英寸） (1.00) (0.60) (0.5) (0.37) (0.15) (0.23) (0.7) (0.11) (0.2) (0.09)
    mm 25.4 15.2 12.7 9.4 3.8 5.8 18.0 2.8 5.1 2.3
    *滑架也有公制螺纹

    尺寸图：

    推荐用于高达15磅（67牛）的水平载荷

  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持，该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

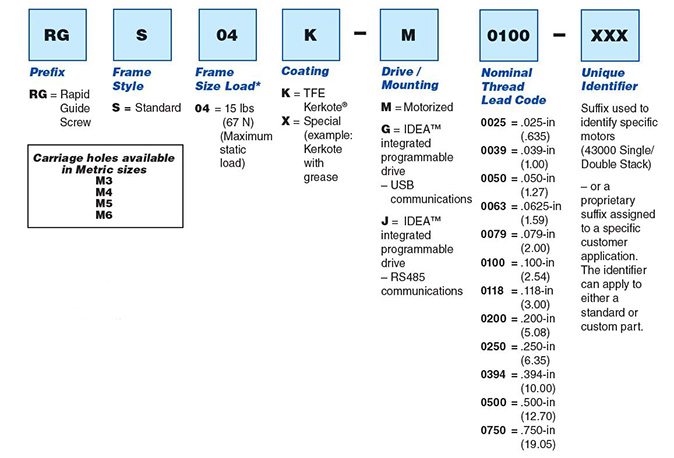

  • 产品品号选型向导 +




    示例：
