BGE3508 & BGE6005

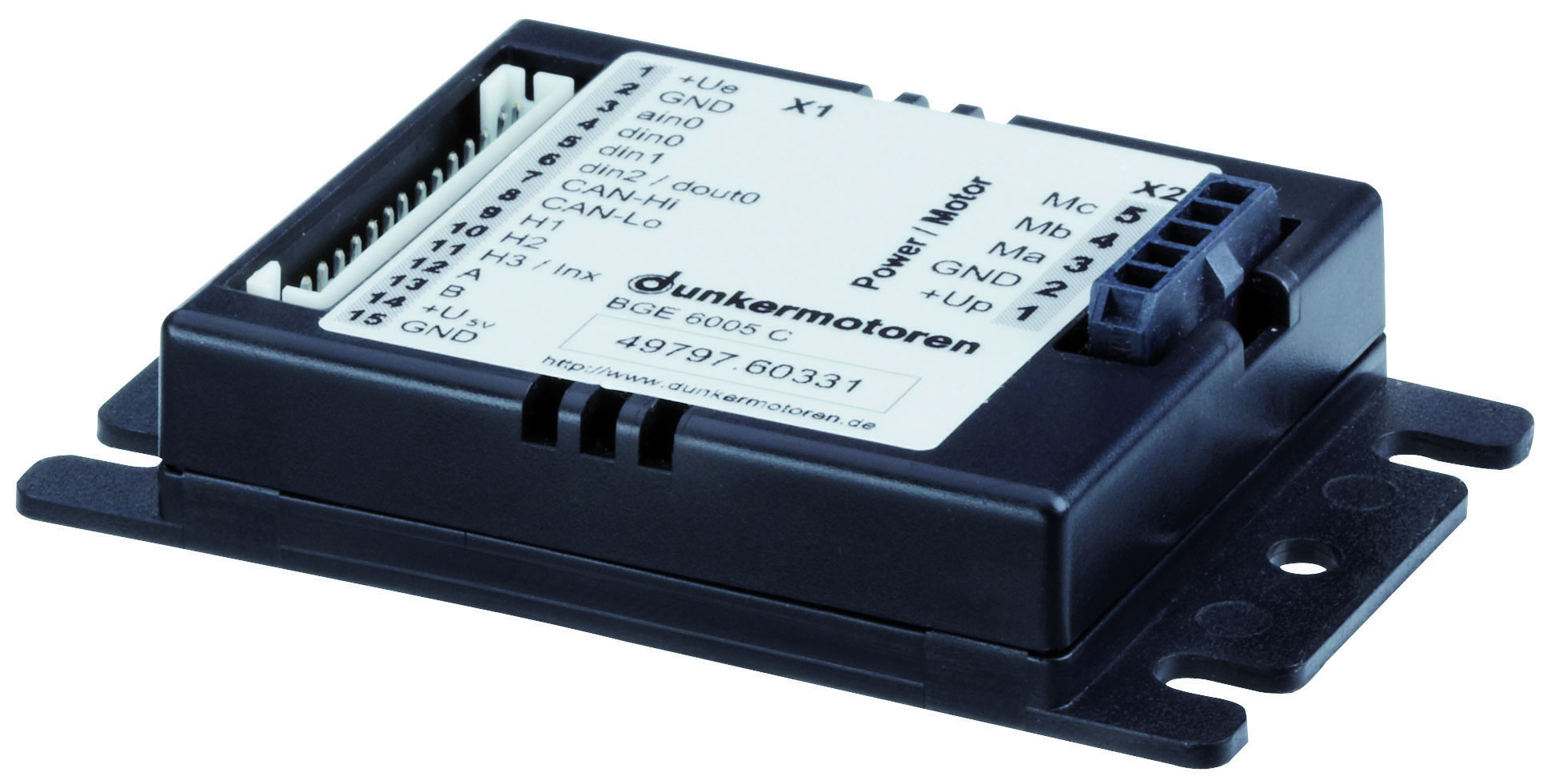

Pittman BGE3508和BGE6005无刷电机驱动器是设计用于速度、转矩和位置模式的四象限伺服控制器。驱动器可以作为独立的运动控制器运行,也可以作为CANopen网络中的从站设备运行。驱动器有10 - 30 VDC或10 - 60 VDC版本。

特点:

  • 四象限伺服控制器
  • 完全可编程的控制单元
  • CANopen接口(DSP402)
  • 可防止过电压、欠压和过热
  • 还能够驱动有刷直流电机
  • 紧凑尺寸:2.95英寸 x 1.85英寸 x 0.79英寸(75毫米 x 47毫米 x 20毫米)
  • 规格 +


    零件号 单位 BGE3508 BGE6005
    电压范围 VDC 10至30V直流 10至60V直流
    连续输出电流 A 2.5 A rms 2 A rms
    峰值输出电流 A 7.5 A 5.0 A rm
    数字输入 3 3
    数字输出 1 1
    模拟输入 1(0至+10V) 1(0至+10V)
    通信 CANopen CANopen
    转矩模式
    速度模式
    位置模式
    尺寸 mm 75 x 47 x 20 75 x 47 x 20
  • 尺寸图 +


  • 连接表 +


    X1连接器 - 传感器、编码器和I/O
    引脚编号 符号 描述
    1 +UE 电子设备的电源电压
    2 GND 电子设备接地
    3 AIN0 模拟输入0
    4 DIN0 数字输入0
    5 DIN1 数字输入1
    6 DIN2/DOUT0 数字输入2/数字输出0
    7 CAN_HI CAN高
    8 CAN_LO CAN低
    9 H1 霍尔传感器信号1
    10 H2 霍尔传感器信号2
    11 H3/Inx 霍尔传感器信号3/增量编码器索引
    12 A 增量编码器轨道A
    13 NB 增量编码器轨道B/
    14 +UH 电源霍尔/编码器+5V
    15 GND 霍尔/编码器接地
    X2连接器 - 电源和电机
    引脚编号 符号 描述
    1 +UP 电源电压
    2 GND 电源接地
    3 Ma 电机接头A
    4 Mb 电机接头B
    5 Mc 电机接头C
