RGW06

RGW06 Non-Motorized Linear Rail
不带驱动电机的RGW06直线导轨有两种不同的版本可选，即带螺杆和不带螺杆。导轨有平行槽，可用于安装标志、传感器支架或其他附加组件。联系应用工程师以获取所需的技术支持。

  • 规格 +


    导程 导程代码 典型的阻力矩 移动负载的转矩 设计负载 螺杆惯性
    导轨系列 英寸 (mm) 盎司英寸 (Nm) 盎司英寸/磅(NM/kg) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    RGW06K - A0100 - XXX 0.100 (2.54) 100 4.0 (0.03) 1.0 (0.016) 35 (16) 1.5 x 10-5 (4.2 x 10-6)
    RGW06K - A0200 - XXX 0.200 (5.08) 200 5.0 (0.04) 1.5 (0.023) 35 (16) 1.5 x 10-5 (4.2 x 10-6)
    RGW06K - A0500 - XXX 0.500 (12.70) 500 6.0 (0.04) 2.5 (0.039) 35 (16) 1.5 x 10-5 (4.2 x 10-6)
    RGW06K - A1000 - XXX 1.000 (25.40) 1000 7.0 (0.05) 4.5 (0.070) 35 (16) 1.5 x 10-5 (4.2 x 10-6)

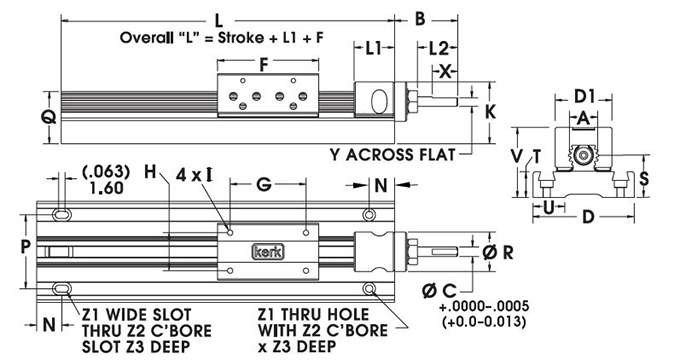

  • 尺寸图 +


    请注意：公制数字仅供参考。

    RGW06 A B C D D1 F G H I* K L1 L2 N
    （英寸） (0.60) (1.25) (0.1875) (2.00) (1.13) (2.00) (1.500) (0.750) 6-32 (1.2) (0.80) (0.80) (0.500)
    mm 15.2 31.75 4.762 50.8 28.6 50.8 38.10 19.05 UNC 30 20.3 20.3 12.70
    RGW06 P Q R
    		S T U V W X Y Z1 Z2 Z3
    （英寸） (1.46) (1.04)  (0.80)
    		(0.83) (0.51) (0.63) (1.4) 6-32 (0.50) (0.170) (0.14) (0.25) (0.14)
    mm 37.1 26.4 20.3
    		21.2 13.0 16 36 SHCS 12.7 4.32 3.6 6.4 3.6
    *有以下公制滑架孔尺寸可供选择：M3、M4、M5和M6

    推荐用于最高35磅（156N）的水平载荷

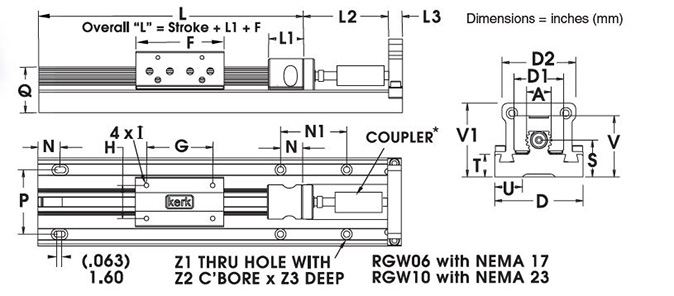

    RGW-06电机安装座类型

    RGW06 A D D1 D2 F G H I* L1 L2 L3 N
    （英寸） (0.60) (2.00) (1.13) (1.67) (2.00) (1.500) (0.750) 6-32 (0.80) (1.93) (0.31) (0.500)
    mm 15.2 50.8 28.6 42.2 50.8 38.10 19.05 UNC 20.3 48.9 7.9 12.70
    RGW06 N1 P Q R
    		S T U V V1 Z1 Z2 Z3
    （英寸） (1.50) (1.46) (1.04) (0.78)
    		(0.83) (0.51) (0.63) (1.39) (1.7) (0.14) (0.25) (0.14)
    mm 38.1 37.08 26.416 19.8
    		21.2 13.0 16.0 35.3 43 3.6 6.4 3.6
    *有以下公制滑架孔尺寸可供选择：M3、M4、M5和M6


    *注意：不包括尺寸图中显示的耦合。

  • 润滑 +


    Kerk RGW直线导轨在所有关键表面上都有Kerkote® TFE。

    所有移动表面都含有Kerkote® TFE涂层上的Kerkite®工程聚合物，为各种直线运动应用提供了强大而稳定的平台。

    Kerkote TFE是一种软涂层和长期干性润滑剂，适用于较软的塑料，如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移，实现对螺母/螺杆接口的润滑。润滑剂虽是固体，但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能，不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。

  • 传感器安装套件 +


  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持，该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

  • 仅限直线导轨 +


    Kerk RGW直线导轨为各种直线运动应用提供了一个强大、稳定的平台。RGW直线导轨的设计易于安装到平坦的表面或无拱状的两个跨度之间，还配备有方便易用的滑架。带Kerkote® TFE涂层的花键铝型材结合了低摩擦直线导向与扭转稳定性的优点。这种经过验证的材料组合确保了极长的使用寿命，无需调整、润滑或维护。RGW直线导轨的简单性使其既易于使用又具有实惠的价格。Kerk® RGW直线导轨非常适合用螺杆驱动的直线导轨。

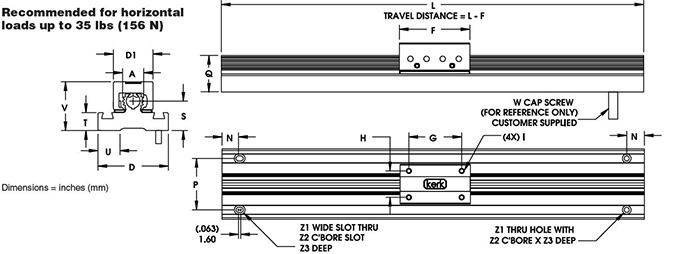

    RGW06 A D D1 F G H I* N
    （英寸） (0.60) (2.00) (1.13) (2.00) (1.500) (0.750) 6-32 (0.500)
    mm 15.2 50.8 28.6 50.8 38.10 19.05 UNC 12.70
    RGW06 P Q S T U V Z1 Z2 Z3
    （英寸） (1.460) (1.04)  (0.83) (0.51) (0.63) (1.4) (0.14) (0.25) (0.14)
    mm 37.08 26.4 21.2 13.0 16.0 36 3.6 6.4 3.6
    *有以下公制滑架孔尺寸可供选择：M3、M4、M5和M6




    请注意：公制数字仅供参考。

  • 产品品号选型向导 +



    RG

    S

    06

    K

    -

    A

    0100

    -

    XXX

    Prefix

    Frame Style

    Frame Size Load

    Coating



    Drive/

    Mounting

    Nominal Thread Lead Code



    Unique Identifier

    RG=

    Rapid Guide Screw

    S=Standard
    W=Wide sensor mount capability

    06=35 lbs (156 N) (Maximum static load)

    K=TFE Kerkote
    X=Special (example: Kerkote with grease)



    A=None
    B=In-line screw motor mount

    0000=No Screw
    0100=.100-in (2.54)
    0200=.200-in (5.08)
    0500=.500-in (12.70)
    1000=1.000-in
    (25.4)



    Suffix used to identify specific motors or a proprietary suffix assigned to a specific customer application. The identifier can apply to either a standard or custom part

    Carriage holes available in Metric sizes
    M3
    M4
    M5
    M6

    NOTE: Dashes must be included in Part Number (–) as shown above. For assistance call our Engineering Team at 203 756 7441.
