LRS04

LRS04 Non-Motorized Linear Actuator
不带驱动电机LRS04直线导轨可配备驱动轴，其可与外部电机或机械变速箱连接。还可以定制导轨的行程长度、导程、螺杆涂层和螺母样式。联系应用工程师以获取所需的技术支持。

  • 规格 +


    导程 导程代码 典型的阻力矩 移动负载的转矩 设计负载 螺杆惯性
    导轨系列 英寸 (mm) 盎司英寸 (Nm) 盎司英寸/磅(NM/kg) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    LRX04B - A0025 - XXX 0.025 (0.635) 0025 50 (222) 5.1 x 10 -5  (3.7 x10-5)
    LRX04B - A0031 - XXX 0.031 (0.794) 0031 50 (222) 4.4 x 10 -6 (3.2 x 10 -5)
    LRX04B - A0039 - XXX 0.039 (1.00) 0039 50 (222) 4.1 x 10 -6 (3.0 x 10 -5)
    LRX04B - A0050 - XXX 0.050 (1.27) 0050 50 (222) 4.2 x 10 -6 (3.0 x 10 -5)
    LRX04B - A0063 - XXX 0.063 (1.588) 0063 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)
    LRX04B - A0079 - XXX 0.079 (2.00) 0079 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)
    LRX04B - A0100 - XXX 0.100 (2.54) 0100 50 (222) 4.1 x 10 -6 (3.0 x 10 -5)
    LRX04B - A0125 - XXX 0.125 (3.175) 0125 50 (222) 4.1 x 10 -6 (3.0 x 10 -5)
    LRX04B - A0197 - XXX 0.197 (5.00) 0197 50 (222) 3.5 x 10 -6 (2.5 x 10 -5)
    LRX04B - A0250 - XXX 0.250 (6.35) 0250 50 (222) 3.4 x 10 -6 (2.4 x 10 -5)
    LRX04B - A0394 - XXX 0.394 (10.0) 0394 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)
    LRX04B - A0500 - XXX 0.500 (12.7) 0500 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)
    LRX04B - A0750 - XXX 0.750 (19.05) 0750 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)
    LRX04B - A1000 - XXX 1.000 (25.4) 1000 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)

  • 尺寸图 +


  • 润滑 +


    Kerk LRS直线导轨可选配Black Ice TFE涂层。

    螺杆由303不锈钢制成，可以配置可选的Black Ice TFE涂层，以实现持久润滑。LRS直线导轨系统标配有一个通用的丝杠螺母，但为了进行更精确的控制，系统可配置一个可选的Kerk CMP或WDG消隙螺母。

    303不锈钢螺杆和导轨耐腐蚀，无磁性，且与许多苛刻工艺兼容。

    BlackIce® TFE是一种免维护的硬质涂层，在各种环境中都有卓越的耐用性，几乎可用在所有类型的聚合物螺母上。Black Ice TFE涂层停留在螺杆上，可为螺母行进提供低摩擦的表面。Black Ice TFE不是干性润滑剂，而是一种抗摩擦涂层，它可完全屏蔽被涂敷的金属表面特性。虽然它不适用于金属或玻璃纤维增强螺母，但Black Ice TFE可牢固地粘合到螺杆表面，并且能够承受来自污染、刚性聚合物系统、流体冲击和冲洗应用的磨损。Black Ice TFE可用于强侵蚀性的环境条件，或任何需要低摩擦和永久性涂层的地方。

  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持，该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

  • 产品品号选型向导 +

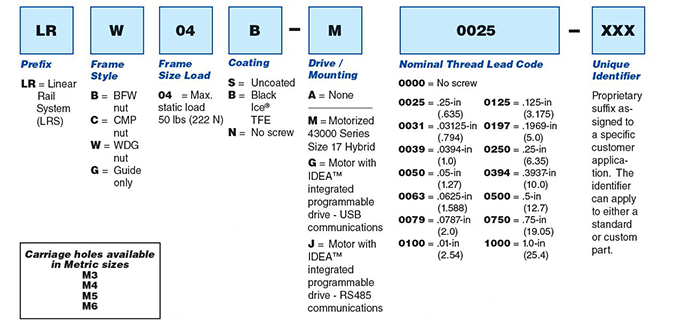

    Linear Rail System PN Guide

    示例：

    LRW04B-M0025-XXX = 直线导轨系统，WDG消隙式螺母，标准直线导轨，TFE涂层螺杆，带电机，0.025英寸（0.635）丝杠导程，无其他特性。
    订单号必须按上图所示的顺序包含破折号（-）。
