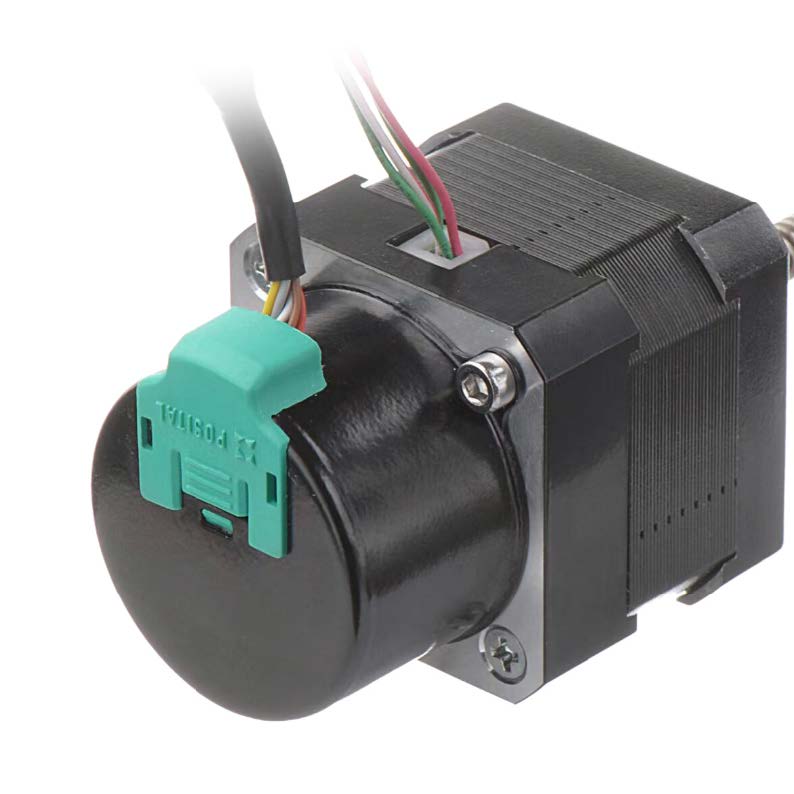

43000 系列直线步进电机绝对值编码器

New! Size 17 混合式直线步进电机的绝对值编码器选项-高度集成，免维护和低成本

海顿所有的混合式直线步进电机都可选配专门设计的编码器，用于需要信号反馈的应用。Haydon Kerk又最新推出了一款绝对值编码器，作为一个更智能，更精确，免维护和低成本解决方案，用于更具挑战性的实时运动反馈场合。这个高度集成的绝对值编码器由韦根脉冲供电，无需额外电源。

  • 规格 +


    绝对值编码器- Pinout - Size 17
    Connector Pin #
    		 说明
    1
    		 Ground
    2
    		 Preset (default 0 position value)
    3 Config (Kit Control box, serial communication
    4 Data + (SLO+)
    5 Data – (SLO-)
    6 Clock – (MA-)
    7 Clock + (MA+)
    8  VCC

    电气参数
       最小  典型  最大  单位
     输出信号  4.75  5.0  15  VDC

    功耗
    功耗 ≤0.3 Watt
    响应时间
    		 Max 100ms
    信号传输电平规格
    		 RS 422
    时钟频率 80KHz ~ 10MHz

    接口
    接口协议 BiSS-C
    最小循环时间
    		 50μs
    多圈技术
    		 自供电磁脉冲计数器
    多圈 16bit
    单圈 17bit

    工作温度
    Size 17
    		  最低 最高
    - 40°C (- 40°F) 105°C (221°F)

  • 尺寸图 +

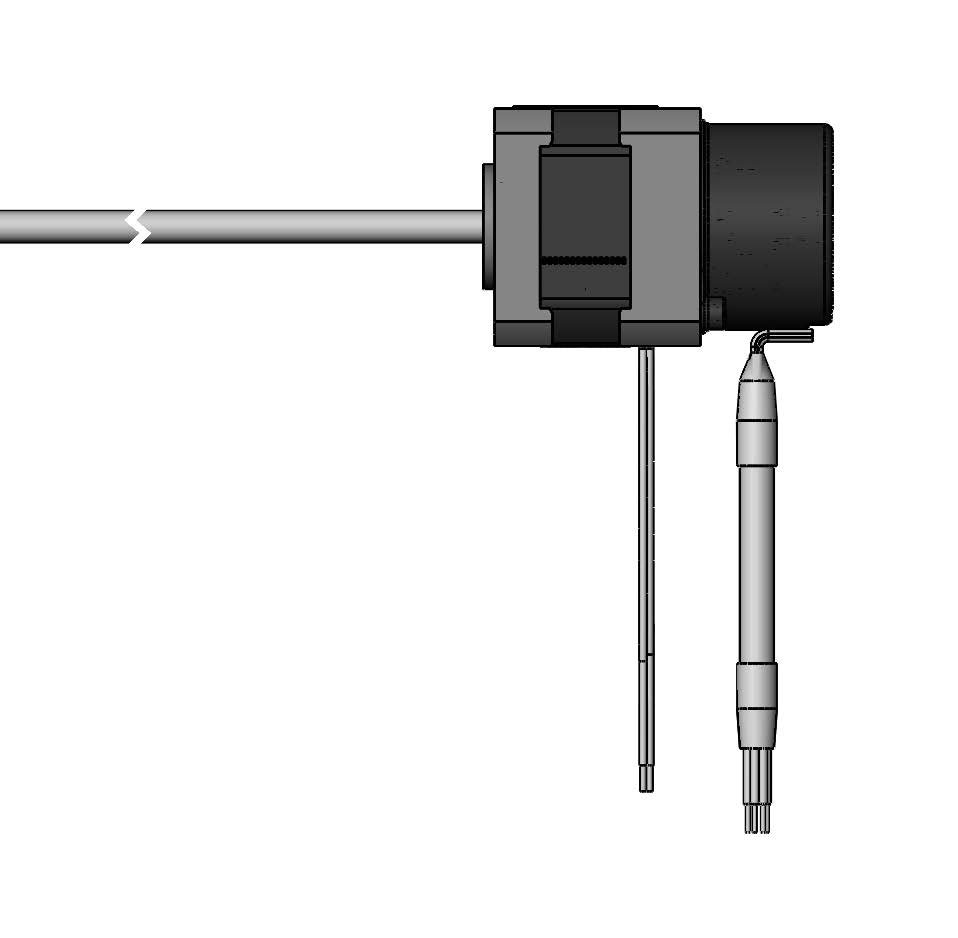

    36 mm 43000 系列Size 17
    尺寸单位 = (inches) mm
    43000 系列直线步进电机绝对值编码器
    NOTE: 关于固定轴式和贯通轴式编码器问题请联系我们
