AmetekHaydonKerk

LC系列

Haydon Hermetically Sealed LC Series Switch

LC系列开关组件在极端环境中也有可靠的性能。该开关适用于商用喷气客机的多种应用环境。这些开关组件有叶片和滚轴叶片配置可供选择,并包括Haydon的6300系列气密型密封开关。

该开关的泄漏率极低,为1x10-8大气压立方厘米/秒,确保受控环境,以实现最大的电气寿命。金属耐腐蚀外壳可以抵抗大多数介质的侵蚀,开关可以浸在合成液压油和喷气燃料等流体中。即使组件在极端温度和压力条件下操作,开关机构也可在充满惰性气体的无污染环境中完美运行。
纯银、铂金和金触点可满足各种温度和电流要求。Haydon Kerk Motion Solutions的工程团队可随时为您提供支持,以满足您如定制组件等应用需求。

  • 规格 +


    机械特性 - 长寿命系列开关
    SPDT DPDT
    最大工作力 24盎司 (6.67 N) 48盎司 (13.34 N)
    最小释放力 4盎司 (1.11 N) 8盎司 (2.22 N)
    运动差分 0.040英寸 (1.02 mm) 0.040英寸 (1.02 mm)
    重量 0.75盎司 (21.26 g) 1.50盎司 (42.52 g)
    超行程停止 0.125英寸 (3.18 mm) 0.125英寸 (3.18 mm)

    电气特性 - 长寿命系列开关
    电气额定值 28VDC/115VAC, 400 Hz
    电阻 5安培
    感应 3安培
    绝缘耐压 海平面1000V rms,持续1分钟或1250V rms,持续1秒,最大泄漏电流为0.5毫安。可提供满足1500V rms耐受电压,但会缩短寿命。
    触点排列 SPDT / DPDT

    环境特性 - 长寿命系列开关
    温度范围 -65°F至275°F(-54°C至135°C)/
    -65°F至500°F(-54°C至260°C)*特殊订单
    冲击 100g,持续6±1 ms
    振动 10 - 2000 Hz 20g峰值
    环境压力 高真空(负)到50 PSI(正)3.4大气压
    SPDT DPDT
    最大工作力 24盎司 (6.67 N) 48盎司 (13.34 N)
    最小释放力 4盎司 (1.11 N) 8盎司 (2.22 N)
    运动差分 0.040英寸 (1.02 mm) 0.040英寸 (1.02 mm)
    重量 0.75盎司 (21.26 g) 1.50盎司 (42.52 g)
    超行程停止 0.125英寸 (3.18 mm) 0.125英寸 (3.18 mm)
    SPDT DPDT
    最大工作力 24盎司 (6.67 N) 48盎司 (13.34 N)
    最小释放力 4盎司 (1.11 N) 8盎司 (2.22 N)
    运动差分 0.040英寸 (1.02 mm) 0.040英寸 (1.02 mm)
    重量 0.75盎司 (21.26 g) 1.50盎司 (42.52 g)
    超行程停止 0.125英寸 (3.18 mm) 0.125英寸 (3.18 mm)
    SPDT DPDT
    最大工作力 24盎司 (6.67 N) 48盎司 (13.34 N)
    最小释放力 4盎司 (1.11 N) 8盎司 (2.22 N)
    运动差分 0.040英寸 (1.02 mm) 0.040英寸 (1.02 mm)
    重量 0.75盎司 (21.26 g) 1.50盎司 (42.52 g)
    超行程停止 0.125英寸 (3.18 mm) 0.125英寸 (3.18 mm)
    SPDT DPDT
    最大工作力 24盎司 (6.67 N) 48盎司 (13.34 N)
    最小释放力 4盎司 (1.11 N) 8盎司 (2.22 N)
    运动差分 0.040英寸 (1.02 mm) 0.040英寸 (1.02 mm)
    重量 0.75盎司 (21.26 g) 1.50盎司 (42.52 g)
    超行程停止 0.125英寸 (3.18 mm) 0.125英寸 (3.18 mm)
    SPDT DPDT
    最大工作力 24盎司 (6.67 N) 48盎司 (13.34 N)
    最小释放力 4盎司 (1.11 N) 8盎司 (2.22 N)
    运动差分 0.040英寸 (1.02 mm) 0.040英寸 (1.02 mm)
    重量 0.75盎司 (21.26 g) 1.50盎司 (42.52 g)
    超行程停止 0.125英寸 (3.18 mm) 0.125英寸 (3.18 mm)

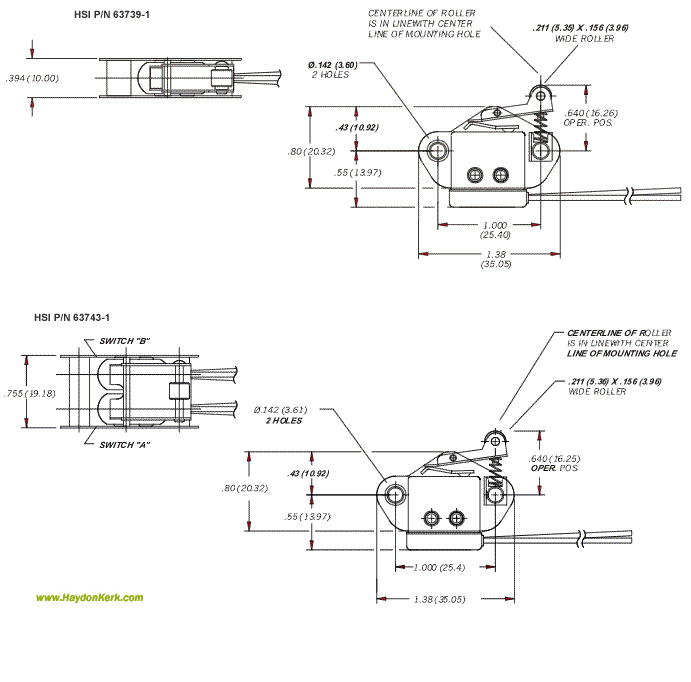

  • 尺寸图 +

    Haydon Hermetically Sealed Switch LC Series
