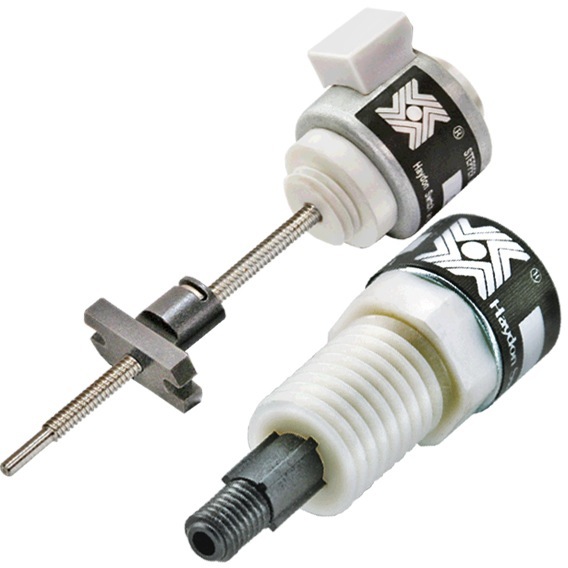

15000 Series Can Stack Stepper Motor Linear Actuator
海顿科克的15000系列是一个15mm的永磁式直线步进电机。15000系列永磁式直线步进电机有两种设计,分别为固定轴式和外部驱动式。有多种步长可供选择,每步从0.02mm到0.10mm不等。15000系列永磁式直线步进电机在可提供高达8磅(35N)的力。一些型号也可以细分,有更高的分辨率。应用包括医疗仪器、办公设备、家电、光学、机械自动化和其他需要小尺寸和精确直线运动的场合。

  • 规格 +


    产品品号 固定轴式 LC1574(X)-V
    外部驱动式 LE1574(X)-V
    极性 单位 双极性
    步进角度 18°
    绕组电压 V 4 5 12
    电流/相位 A rms 0.2 0.16 0.07
    电阻/相位 欧姆 (Ω) 20 31 180
    电感/相位 毫亨 5.6 8.7 48.8
    电源输入 1.6
    转子惯性 gcm2 0.09
    绝缘等级 B级(75°C温升)
    重量 盎司(克) 1 ( 28 )
    绝缘电阻 M 100
    标准电机为B级,最高温度为130°C(F级为155°C)

    步长
    步进角度 英寸 mm 代码ID
    18° 0.00079 0.02 W
    0.00098 0.025 AQ
    0.00197 0.05 BH
    0.00394 0.1 DC
  • 尺寸图 +

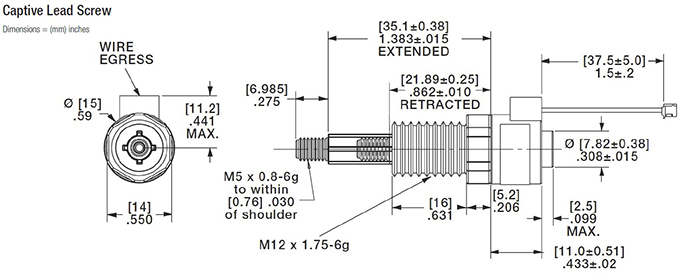

     固定轴式
      Captive Shaft

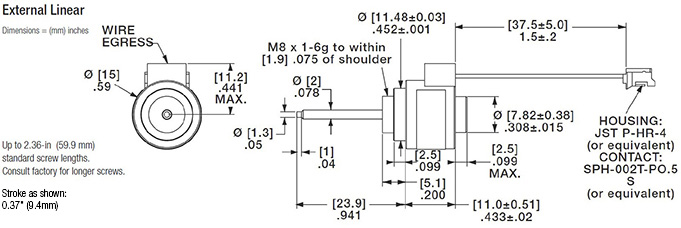

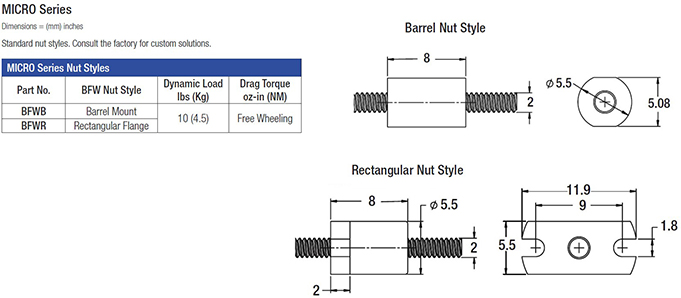

     外部驱动式
      External Shaft
  • 性能曲线 +

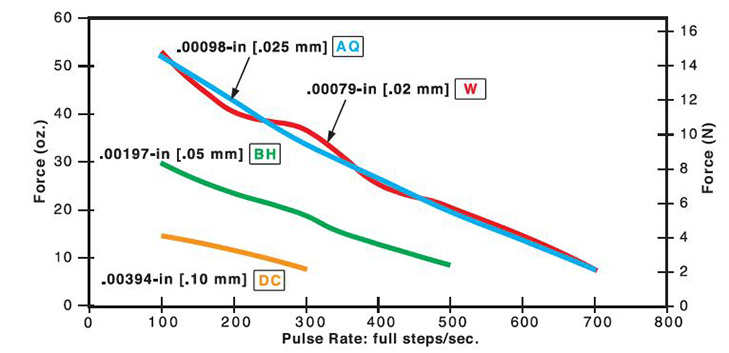

    推力与脉冲频率
    L/R驱动器,双极性,100%工作周期

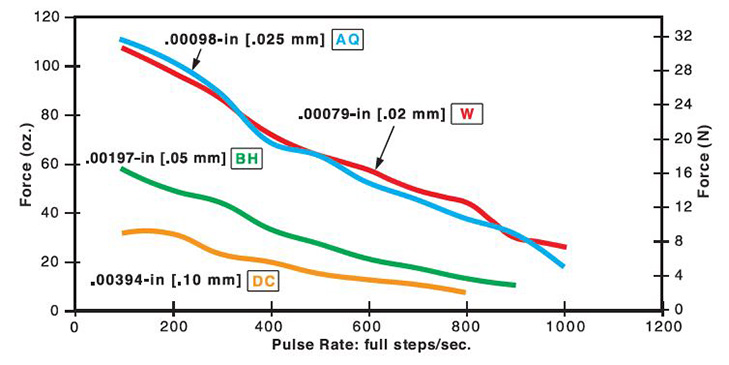

    推力与脉冲频率
    L/R驱动器,双极性,25%工作周期
    25%工作周期可通过特殊绕组或通过以两倍的额定电流运行标准电机获得。

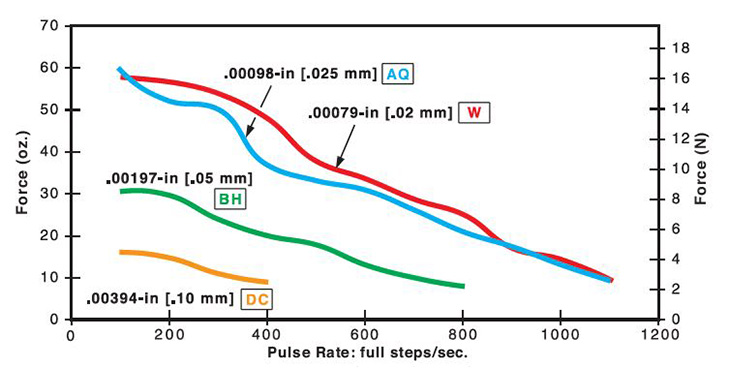

    推力与脉冲频率
    斩波器驱动器,双极性,100%工作周期

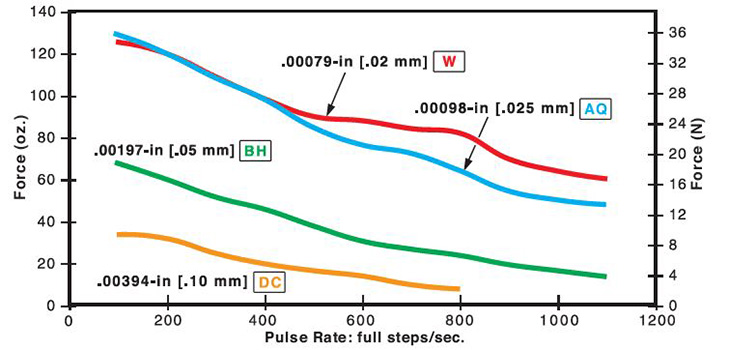

    推力与脉冲频率
    斩波器驱动器,双极性,25%工作周期
    25%工作周期可通过特殊绕组或通过以两倍的额定电流运行标准电机获得。


    注意:  所有斩波驱动曲线都在5伏电机电压和40伏电源电压条件下创建。

    增加脉冲频率时,设定一个加速度可以推动更大负载或者达到更高的速度,可以提高电机的性能。  另外,设定减速度可以让电机停止时不会产生过冲。

    使用L/R驱动器可以减小峰值力和速度,使用单极性驱动器会进一步减少30%的力。


  • 润滑选项 +


    Haydon®超光滑(Super Slick)润滑脂

    Haydon可提供多种润滑脂,以满足不同的应用要求。  有关如何选择最适合润滑脂的问题,请联系Haydon Kerk Motion Solutions。

    润滑脂类型 化学相容性 温度范围 注释 成本
    HSS-17 合成烃 -20°C至+125°C 标准 $
    HSS-06 全氟聚醚 最佳 -65°C至+250°C 恶劣环境 $$
    HSS-16 全氟聚醚 更好 -80°C至+204°C 真空兼容 $$$
    HSS-20 全氟聚醚 最佳 -65°C至+250°C 高重复性 $$$

    HSS-17

    是一种采用锂皂增稠的中等粘度合成烃润滑脂。  它通过EP(极压)改性剂提高了承载能力,通过TFE增加了润滑性并减少了摩擦。  额定耐温能力为-20°C至+125°C。HSS-17具有最高的负载特性。

    HSS-06

    是一种采用TFE增稠的高粘度全氟聚醚润滑脂。  它设计用于高化学腐蚀性的环境,对于轻到中等负载都可提供出色的操作性能。  额定耐温能力为-65°C至+250°C。混合式执行器上的标准配置。

    HSS-16

    是一种全氟聚醚润滑脂,用于20°C时高达4x10-13托的真空环境。额定耐温能力为80°C至+204°C。

    HSS-20

    是HSS-06的超滤版本,这意味着润滑脂经过“清洁”工艺去除了尺寸大于35微米的颗粒。  它适用于需要高精度和可重复性的应用。

    Black Ice®和Kerkote® TFE涂层

    Black Ice和Kerkote TFE涂层被应用在我们的一些产品设计中,具体取决于所使用的螺母聚合物。  有关螺杆螺母/TFE涂层是否相容的问题,请咨询我们的应用工程师团队。

  • 接线图和步进序列 +

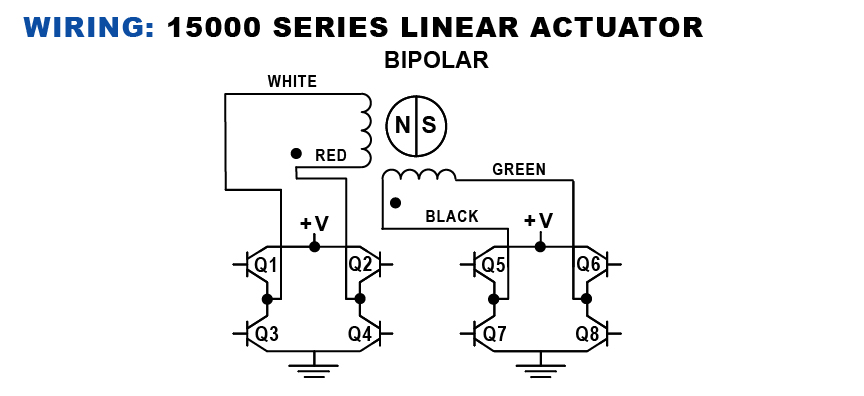

    Wiring Diagram
    步进序列 - 永磁式直线步进电机

    双极性 Q2-Q3 Q1-Q4 Q6-Q7 Q5-Q8
    单极性 Q1 Q2 Q3 Q4
    . . . .
    1
    2
    3
    4
    1

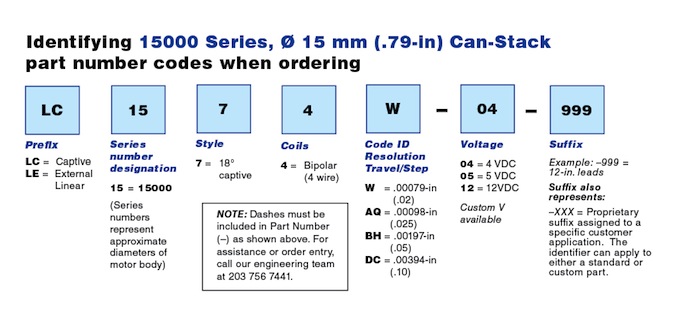

  • 产品品号选型向导 +


    LC

    15

    7

    4

    W

    -

    04

    -

    999

    前缀

    电机系列

    样式

    极性

    步长编码



    电压



    后缀

    LC=固定轴式

    LE=外部驱动式



    15=15000

    系列数字和电机机身的直径一样

    7=18︒固定轴式



    4=双极性(4线)

    W=0.00079in

    (0.02)

    AQ=0.00098in

    (0.025)

    BH=0.00197in

    (0.05)
    DC
    =0.00394in

    (0.10)









    04=04V

    05=05V

    12=12V

    客户可定制电压



    行程

    例如-999=12英寸



    -XXX客户化编码

    15000 Series Linear Actuator PN Guide
