Z20000 20mm

Z20000 Series Haydon Rotary Can Stack Stepper Motor

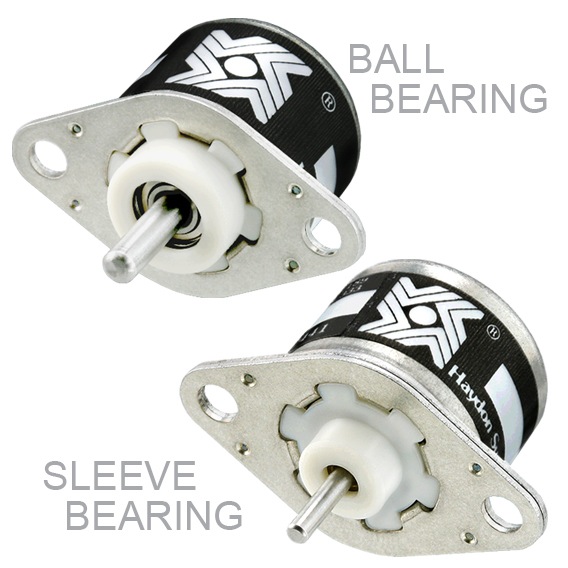

Haydon的永磁式旋转步进电机可提供极高的转矩和尺寸比。  Haydon Z20000永磁式旋转步进电机是一款20mm旋转步进电机,保持转矩高达0.65盎司英寸(0.46Ncm)。  典型应用包括医疗设备、条形码扫描装置、印刷设备、实验室仪器仪表和其他高转矩、小空间机构。

  • 规格 +


    零件号   Z20540-05 Z20540-12
    接线 单位  双极性
    步进角度   15°
    电压 VDC  5 12
    电流/相位 A rms  0.25 0.1
    电阻/相位  欧姆 (Ω) 20 118
    电感/相位 毫亨  5.5 32
    保持转矩 盎司英寸 (Ncm)  0.65 (0.46)
    制动转矩 盎司英寸 (Ncm)  0.17 (0.12)
    功耗 瓦  2.5
    转子惯性  gcm2 1.13
    重量 盎司(克)  0.8 (22.7)
    绝缘电阻 M 20
    绝缘等级   B级(75°C温升)
    标准电机为B级,最高温度为130°C
  • 尺寸图 +

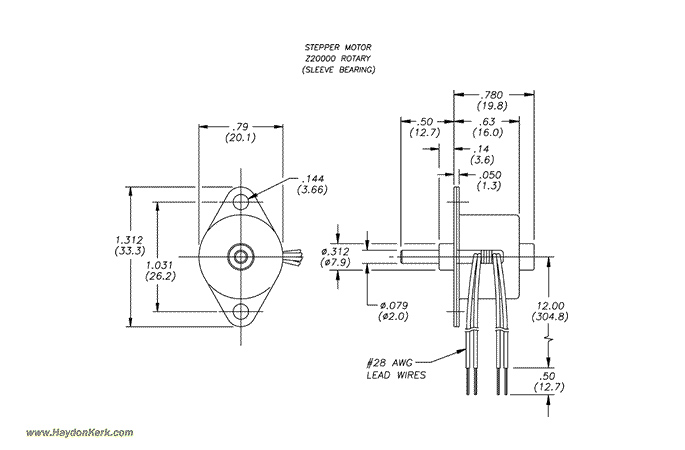

     套筒轴承电机
      sleeve bearing
     滚珠轴承电机

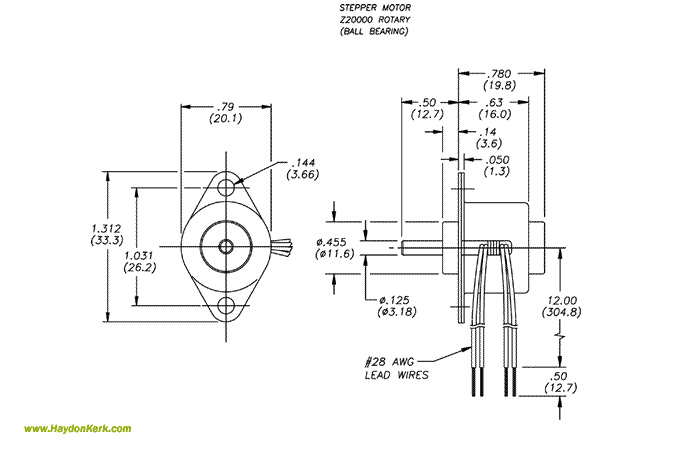

      Dimensional Drawings

  • 性能曲线 +

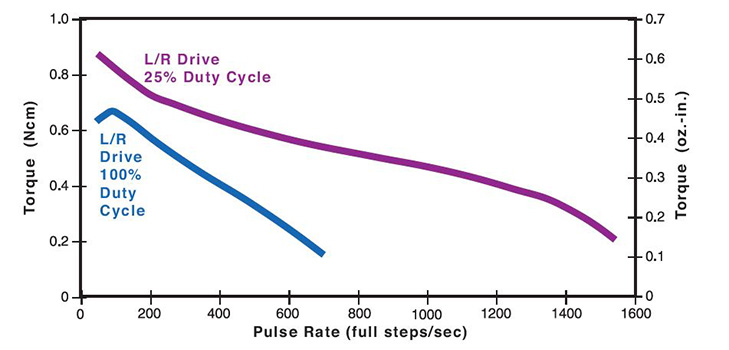

    转矩与脉冲速率
    L/R驱动器,双极性,15°步进角

    25%工作周期可通过特殊绕组或通过用两倍的额定电流运行标准电机获得。

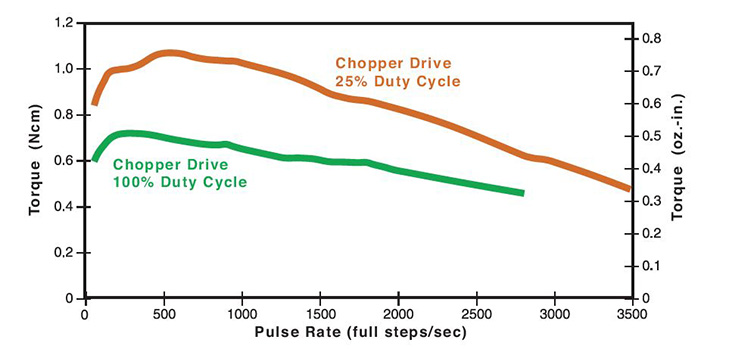

    转矩与脉冲速率
    斩波驱动器,双极性,15°步进角

    25%工作周期可通过特殊绕组或通过用两倍的额定电流运行标准电机获得。

    注意:  所有斩波驱动曲线都在5伏电机电压和40伏电源电压条件下创建。

    增加脉冲频率时,设定一个加速度可以推动更大负载或者达到更高的速度,可以提高电机的性能。  另外,设定减速度可以让电机停止时不会产生过冲。

    使用L/R驱动器可以减小峰值力和速度,使用单极性驱动器会进一步减少30%的力。

  • 接线图和步进序列 +

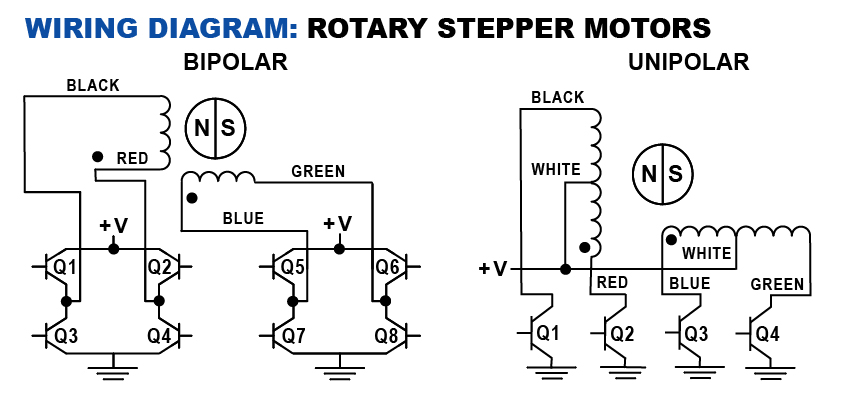

    wiring diagram
    步进序列 - 永磁式步进电机

    rotation-lft 双极性 Q2-Q3 Q1-Q4 Q6-Q7 Q5-Q8 rotation-rt
    单极性 Q1 Q2 Q3 Q4

    1
    2
    3
    4
    1
  • 产品品号选型向导 +

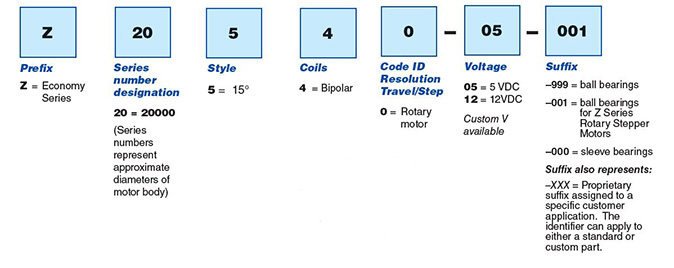

    Z20000 Rotary Stepper Motor PN
