Size 14，35mm

Haydon Kerk Motion Solutions 的 size 14是一款 35mm 混合式旋转步进电机。在额定电压下，size 14 - 35000 系列 - 单叠厚标准 1.8° 步距角版本可产生最高 118.4 mNm（16.8 oz-in）的扭矩，而 0.9° 步距角版本可产生 84.0 mNm（11.9 oz-in）。典型应用包括医疗设备、半导体处理、阀门控制、X-Y 工作台、手持仪器，或任何需要精确旋转运动的场合。


  • 规格-1.8度步距角 +




    Part No. 旋转 35H40-V
    极性 Units Bipolar
    步进角度 Degree 1.8°
    绕组电压 VDC 2.33 5 12
    电流/相位 A rms 1.25 0.57 0.24
    电阻/相位 ohms (Ω) 1.86 8.8 50.5
    电感/相位 mH 2.8 13 60
    功耗 Watts 5.7
    转子惯量 gcm2 16
    绝缘等级
    		Class B (Class F available)
    重量 oz (g) 5.7 (162)
    绝缘电阻 MΩ 20


    标准电机为B级，最高温度为130°C（F级为155°C）


  • 规格-0.9度步距角 +



    Part No. 旋转电机 35K40-V
    极性 Units Bipolar
    步进角度 Degree 0.9°
    绕组电压 VDC 2.33 5 12
    电流/相位 A rms 1.25 0.57 0.24
    电阻/相位 ohms (Ω) 1.86 8.8 50.5
    电感/相位 mH 2.8 13 60
    功耗 Watts 5.7
    转子惯量 gcm2 16
    绝缘等级
    		Class B (Class F available)
    绝缘等级 oz (g) 5.7 (162)
    绝缘电阻 MΩ 20


    标准电机为B级，最高温度为130°C（F级为155°C）

  • 尺寸图 +

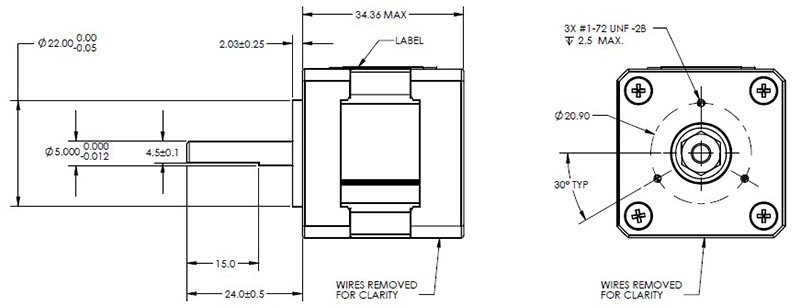

    Size 14，35000系列旋转步进电机

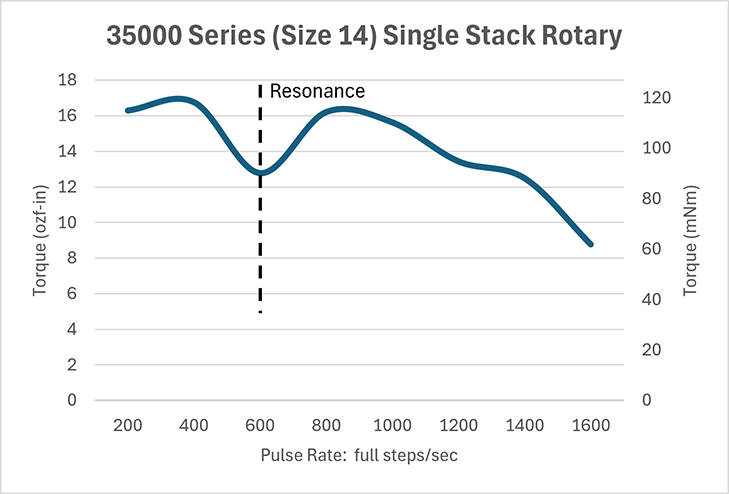

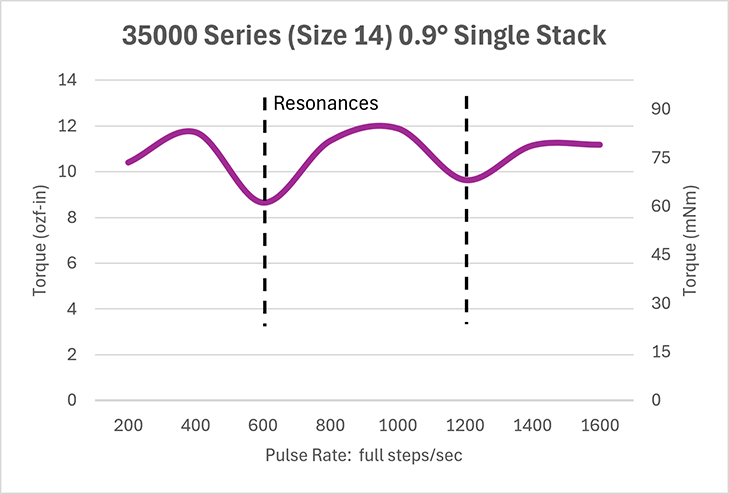

  • 性能曲线 +








    注意：  所有斩波驱动曲线都在5伏电机电压和40伏电源电压条件下创建。

    增加脉冲频率时，设定一个加速度可以推动更大负载或者达到更高的速度，可以提高电机的性能。  另外，设定减速度可以让电机停止时不会产生过冲。

    使用L/R驱动器可以减小峰值力和速度，使用单极性驱动器会进一步减少30％的力。


  • 产品品号选型向导 +


    35

    H

    4

    0

    -

    2.33

    -

    900

    系列

    样式

    极性

    步距角

    电压

    后缀

    35=35000 (系列数字和电机机身的边长一样)

    H=1.8° 步距角，单叠厚

    K=0.9°步距角，单叠厚

    4=Bipolar
    (4 wire)

    0=旋转电机

    2.33= 2.33 VDC
    05= 5 VDC
    12= 12VDC
    电压可客户化定制

    Example:
    例如:
    900=标准电机
    XXX=客户化定制电机代码.
