G35A

G35A_Pittman_Gearbox

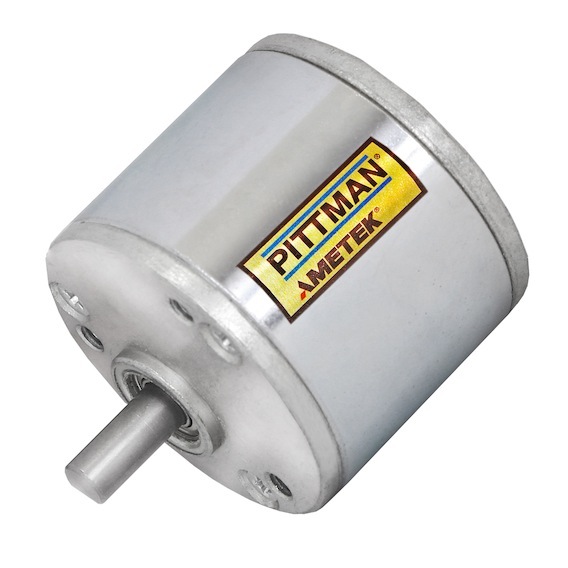

G35A齿轮
G35A是一款经济型35毫米偏置直齿变速箱,适用于较低扭矩的应用。有刷电机有广泛的烧结钢齿轮组合可供选择,以满足不同的减速要求。G35A还有适合更高输出负载的高扭矩或宽面齿轮。

特点:
  • 标准型号的最大负载扭矩可达0.7 Nm
  • 高扭矩配置的负载可达1.13 Nm,而宽面型配置的负载可达1.24 Nm
  • 标准青铜轴承
选项:
  • 用于极端条件的特殊润滑
  • 用于高径向载荷的滚珠轴承
  • 用于降噪的聚甲醛树脂齿轮

兼容电机:
DC026C
DC030B
DC030C
EC033A

请注意: 变速箱配置为直接与PITTMAN电机集成。它们不单独出售。
  • 规格 +



    齿轮数据 单位 G35A
    6.3:1
    G35A
    9.9:1
    G35A
    19.5:1
    G35A
    30.9:1
    G35A
    60.5:1
    G35A
    95.9:1
    最大负载 牛米 0.706 0.706 0.706 0.706 0.706 0.706
    盎司英寸 100 100 100 100 100 100
    重量(质量) g 66.6 70.6 70.6 74.3 74.3 78.2
    盎司 2.4 2.5 2.5 2.6 2.6 2.76
    长度(LG mm 24.6 24.6 24.6 24.6 24.6 24.6
    英寸 0.97 0.97 0.97 0.97 0.97 0.968
    - 1 1 1 1 1 1
    比率 - 6.3:1 9.9:1 19.5:1 30.9:1 60.5:1 95.9:1
    效率 - 0.81 0.73 0.73 0.66 0.66 0.57
    轴旋转 - CW CCW CCW CW CW CCW
    齿轮数据 单位 G35A
    187.7:1
    G35A
    297.5:1
    G35A
    581.8:1
    G35A
    922.3:1
    G35A
    1803.6:1
    最大负载 牛米 0.706 0.706 0.706 0.706 0.706
    盎司英寸 100 100 100 100 100
    重量(质量) g 78.2 88.2 88.2 92.1 92.1
    盎司 2.76 3.11 3.11 3.25 3.25
    长度(LG mm 24.6 29.6 29.6 29.6 29.6
    英寸 0.968 1.164 1.164 1.164 1.164
    - 1 2 2 2 2
    比率 - 187.7:1 297.5:1 581.8:1 922.3:1 1803.6:1
    效率 - 0.59 0.53 0.53 0.48 0.48
    轴旋转 - CCW CW CW CCW CCW

    G35A高转矩规格
    齿轮数据 单位 G35A-HT
    9.9:1
    G35A-HT
    19.5:1
    G35A-HT
    30.9:1
    G35A-HT
    60.5:1
    G35A-HT
    95.9:1
    最大负载 牛米 1.130 1.130 1.130 1.130 1.130
    盎司英寸 160 160 160 160 160
    重量(质量) g 70.6 70.6 74.3 74.3 78.2
    盎司 2.49 2.49 2.62 2.62 2.76
    长度(LG mm 24.6 24.6 24.6 24.6 24.6
    英寸 0.968 0.968 0.968 0.968 0.968
    - 1 1 1 1 1
    比率 - 9.9:1 19.5:1 30.9:1 60.5:1 95.9:1
    效率 - 0.73 0.73 0.66 0.66 0.59
    轴旋转 - CCW CCW CW CW CCW
    齿轮数据 单位 G35A-HT
    187.7:1
    G35A-HT
    297.5:1
    G35A-HT
    581.8:1
    G35A-HT
    922.3:1
    G35A-HT
    1803.6:1
    最大负载 牛米 1.130 1.130 1.130 1.130 1.130
    盎司英寸 160 160 160 160 160
    重量(质量) g 78.2 88.2 88.2 92.1 92.1
    盎司 2.76 3.11 3.11 3.25 3.25
    长度(LG mm 24.6 29.6 29.6 29.6 29.6
    英寸 0.968 1.164 1.164 1.164 1.164
    - 1 2 2 2 2
    比率 - 187.7:1 297.5:1 581.8:1 922.3:1 1803.6:1
    效率 - 0.59 0.53 0.53 0.48 0.48
    轴旋转 - CCW CW CW CCW CCW

    G35A宽面规格
    齿轮数据 单位 G35A-WF
    9.9:1
    G35A-WF
    19.5:1
    G35A-WF
    30.9:1
    G35A-WF
    60.5:1
    G35A-WF
    95.9:1
    最大负载 牛米 1.236 1.236 1.236 1.236 1.236
    盎司英寸 175 175 175 175 175
    重量(质量) g 70.6 70.6 74.3 74.3 78.2
    盎司 2.49 2.49 2.62 2.62 2.76
    长度(LG mm 24.6 24.6 24.6 24.6 24.6
    英寸 0.968 0.968 0.968 0.968 0.968
    - 1 1 1 1 1
    比率 - 9.9:1 19.5:1 30.9:1 60.5:1 95.9:1
    效率 - 0.73 0.73 0.66 0.66 0.59
    轴旋转 - CCW CCW CW CW CCW
    齿轮数据 单位 G35A-WF
    187.7:1
    G35A-WF
    297.5:1
    G35A-WF
    581.8:1
    G35A-WF
    922.3:1
    G35A-WF
    1803.6:1
    最大负载 牛米 1.236 1.236 1.236 1.236 1.236
    盎司英寸 175 175 175 175 175
    重量(质量) g 78.2 88.2 88.2 92.1 92.1
    盎司 2.76 3.11 3.11 3.25 3.25
    长度(LG mm 24.6 29.6 29.6 29.6 29.6
    英寸 0.968 1.164 1.164 1.164 1.164
    - 1 2 2 2 2
    比率 - 187.7:1 297.5:1 581.8:1 922.3:1 1803.6:1
    效率 - 0.59 0.53 0.53 0.48 0.48
    轴旋转 - CCW CW CW CCW CCW
  • 尺寸图 +






    G35A齿轮电机(标准、高扭矩、宽面型)
    组合长度
    电机 长度LGM mm 平台 1 2 DC026C-1 74.4 79.2 DC026C-2 77.6 82.4 DC026C-3 83.9 88.7


    G35A齿轮电机(标准、高扭矩、宽面型)
    组合长度
    电机 长度LGM mm
    平台 1 2
    DC030B-1 75.6 80.4
    DC030B-2 78.8 83.6
    DC030B-3 85.2 90.0

    G35A齿轮电机(标准、高扭矩、宽面型)
    组合长度
    电机 长度LGM mm
    平台 1 2
    DC030C-1 82.4 87.2
    DC030C-2 94.4 99.2
    DC030C-3 106.4 111.2

    G35A齿轮电机(标准、高扭矩、宽面型)
    组合长度
    电机 长度LGM mm
    平台 1 2
    EC033A-1 63.5 68.5
    EC033A-2 75.4 80.4
    EC033A-3 88.1 93.1
