永磁式直线步进电机

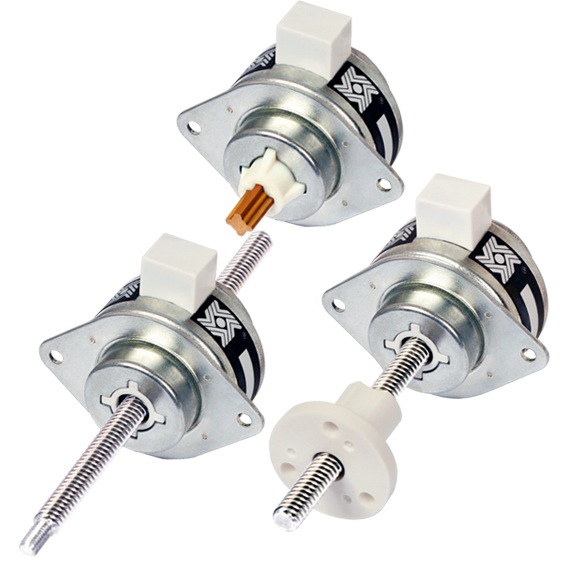

37000 Series Can Stack Stepper Motor Linear Actuator    Haydon Kerk Motion Solutions可提供15到46 mm的各种永磁式直线步进电机,并有多种推力输出。电机有固定轴式、贯通轴式和外部驱动式三种配置。所有直线步进电机均可根据具体应用进行定制设计。

特点:
  • 固定轴式、贯通轴式和外部驱动式三种配置。
  • 步长范围从3 - 400微米不等。
  • 采用双滚珠轴承提高了精度和耐用性。
  • 可提供具有Black Ice涂层的螺杆。
  • 可提供定制螺母和配置。

观看此演示,了解外部驱动式、贯通轴式和固定轴式直线步进电机之间的主要区别。
观看视频

其他视频:
什么是固定轴式直线步进电机?
什么是贯通轴式直线步进电机?
什么是直线步进电机?

没有找到适合您的产品?  点击这里 - 我们可为您定制解决方案。

性能属性:


系列 直径 步长 最大力 行程(mm)
(范围) 固定轴式 贯通轴式和外部驱动式
mm μm N mm mm
15000 15 (0.59英寸) 20 7 12.7 -
Z20000 20 (0.79英寸) 25 - 100 3 - 35 12.7 高达 = 150
G4 19000 20 (0.79英寸) 25 - 100 3 - 50 13 - 31 高达 = 150
Z26000 26 (1英寸) 6 - 100 10 - 80 13 - 31 高达 = 150
G4 25000 25 (1英寸) 6 - 100 10 - 90 13 - 31 高达 = 150
36000 36 (1.4英寸) 3 - 100 15 - 160 15.9 高达 = 150
G4 37000 36 (1.4英寸) 13 - 100 70 - 260 16 - 38.1 高达 = 150
46000 46 (1.8英寸) 12.7 - 400 20 - 260 23.1 高达 = 200
