6200系列

Haydon_6200_Series_Hermetically_Sealed_Switch

6200系列气密型密封开关非常适用于高温应用或极端恶劣环境条件下的场合。这些开关最常用于商用和军用飞机,也用在某些航天应用中。该开关最初设计和开发用于2马赫超音速飞机,目前也用于高温阀门、推力反向器和其他环境恶劣的应用。

6200系列开关具有很高的抗振动和冲击特性,适合航空航天应用中典型的环境条件。耐腐蚀的金属和玻璃密封外壳由经过热处理的不锈钢壳体和玻璃金属头制成。HSI摆动膜片是壳体的组成部分,不是焊接或钎焊上去的部件,因此其机械寿命明显长于额定负载下的寿命。玻璃金属头使用额定温度为600°F的材料。另外,玻璃具有优良的介电和绝缘电阻,这在降低绝缘质量的高温下尤其重要。气密密封完整性符合MIL-PRF-8805的5类标准,即1 x 10-8大气压立方厘米/秒。

在高温低电流操作中,即使轻微的污染也会导致在触点上产生薄膜。由于低电流无法穿透哪怕是极薄的薄膜,所以会有间歇性信号产生。HSI技术成功解决了污染问题并防止了故障的发生。开关在我们10,000级清洁室环境中组装和密封。本设计中使用了所有的金属和玻璃组件。以防污染的清洁和检查操作作为制造过程的常规流程进行。将盖子氦弧焊接在玻璃金属头上,并用惰性氮气回填壳体。这为开关触点提供了一个受控环境,最大限度地延长了电气寿命。

执行机构设计将超行程限制在可接受的范围内,并可承受在操作点向执行器施加高达10磅的力。

可用组件
有各种标准组件可用于6200系列开关,包括额定连续工作温度高达+ 660°F以及额定间歇工作温度高达+ 800°F的组件。HSI还可以设计定制组件并提供电气终端以满足特定的应用需求。

超高温开关
6200系列还有超高温版本。开关采用elgiloy叶片和铂触点,工作温度高达900°F。注意:在900°F下工作时,可能会失去厄密性。有关完整的规格,请联系HSI。

6200系列毫安开关
6200系列也有低电流版本。此开关设计用于在温度高达600°F以及5 VDC时低于5 MA的条件下工作。

  • 规格 +


    机械特性 - 6200系列密封开关
    最大工作力 26盎司 (7.23 N)
    最小释放力 6盎司 (1.68 N)
    运动差分 0.020英寸 (0.508 mm)
    重量 0.48磅(13.61 g)
    超行程停止 有0.010英寸可选(0.254毫米)

    电气特性 - 6200系列气密型密封开关
    电气额定值 28VDC/115VAC, 400 Hz
    电阻 5安培
    感应 3 A mps
    绝缘耐压 海平面1000V rms,持续1分钟或1250V rms,持续1秒,最大泄漏电流为0.5毫安。可提供满足1500V rms耐受电压,但会缩短寿命。
    触点排列 SPDT

    环境特性 - 6200系列气密型密封开关
    温度范围 -65°F至660°F(-54°C至349°C)间歇性
    -320°F至800°F(-195°C至427°C)*间歇性 *仅限特殊订单
    冲击 100g,持续6±1 ms
    振动 10 - 2000 Hz 20g峰值
    环境压力 高真空(负)到50 PSI(正)3.5大气压
    军用规格 MIL-PRF-8805

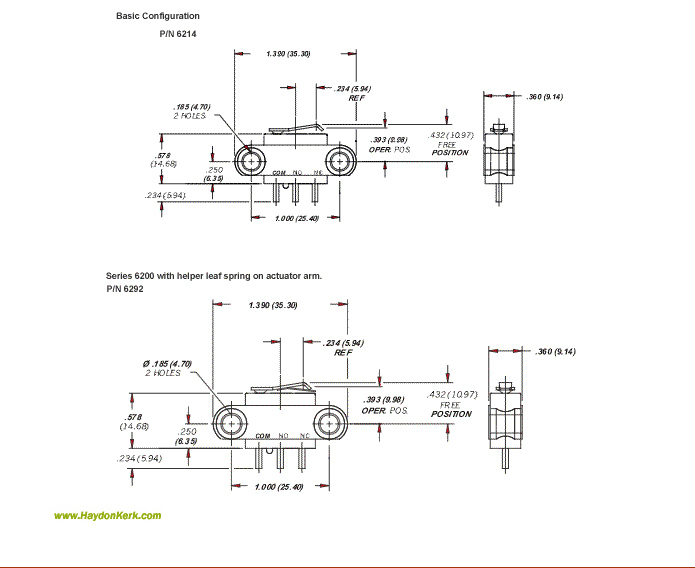

  • 尺寸图 +

    Haydon Hermetically Sealed Switch 6200 Series
