Size 17,43000系列

Dual Motion Size 17
See a Dual Motion linear actuator in action to fully understand what dual motion means and see a few examples of applications.

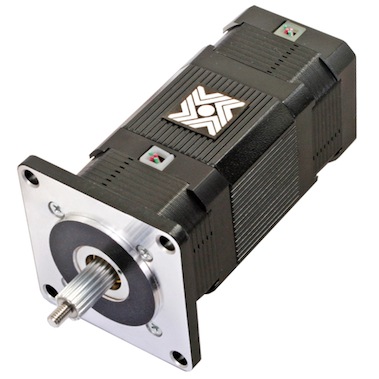

海顿科克 43000系列(Size 17)双运动电机具有许多电气参数,可根据客户特定的应用要求定制每个电机。直线运动可以根据各螺杆步长进行优化,能够产生0.0015毫米至0.0487毫米每步的直线行程。旋转运动通过1.8或0.9°步进角度的单叠厚电机实现。
  • 规格 - 1.8° 单叠厚(直线或旋转) +


    系列
    43H4-V 43H6-V
    行程长度
    极性 单位 双极性 单极性
    步进角度 1.8° 1.8°
    绕组电压 V 2.33  5 12 5  12
    电流/相位 A rms 1.5  0.7  0.29 0.7 0.29
    电阻/相位 欧姆 (Ω) 1.56  7.2  41.5 7.2  41.5
    电感/相位 毫亨 1.9  8.7  54 4.4  27
    电源输入 7 7
    标准电机为B级,最高温度为130°C(F级为155°C)

     尺寸17双运动1.8°
    步长
    负载限制
    代码I.D.
    英寸 mm n
    0.00012 0.0030* 30 133 N
    0.000125
    0.0031* 30 133 7
    0.00015625 0.0039* 30 133 P
    0.00019* 0.005 30 133 AB
    0.00024 0.0060* 30 133 K
    0.00025
    0.0063 30 133 9
    0.0003125 0.0079* 50 222 A
    0.00039*
    0.01 50 222 AC
    0.00048 0.0121* 50 222 J
    0.0005 0.0127 50 222 3
    0.000625 0.0158* 50 222 B
    0.00098* 0.025 50 222 AQ
    0.00096 0.0243* 50 222 Q
    0.00125 0.0317* 50 222 C
    0.00196*
    0.05 50 222 BH
    0.00192 0.0487* 50 222 R
    0.0025
    0.0635 50 222 Y
    0.00375 0.0953* 50 222 AG
    0.005 0.127 50 222 Z
    *值被截断
  • 规格 - 0.9° 单叠厚(直线和旋转) +


    系列
    43K4-V 43K6-V
    行程长度
    接线 单位 双极性 单极性
    步进角度 0.9° 0.9°
    绕组电压 V 2.33  5 12 5  12
    电流/相位 A rms 1.5  0.7  0.29 0.7 0.29
    电阻/相位 欧姆 (Ω) 1.56  7.2  41.5 7.2  41.5
    电感/相位 毫亨 2.6  12  70 6  35
    电源输入 7 7
    标准电机为B级,最高温度为130°C(F级为155°C)

    Size 17双运动电机0.9°
    步长
    负载限制
    代码I.D.
    英寸 mm ñ
    0.00006 0.0015* 30 133 U
    0.0000625
    0.0016* 30 133 BB
    0.000078* 0.00198* 30 133 V
    0.000098*
    0.0025 30 133 AA
    0.00012 0.0030* 30 133 N
    0.000125
    0.0031* 30 133 7
    0.000156259 0.0039* 50 222 P
    0.00019*
    0.005 50 222 AB
    0.00024 0.0060* 50 222 K
    0.00025
    0.0063* 50 222 9
    0.0003125 0.0079* 50 222 A
     0.00049* 0.0125 50 222 BG
    0.00048 0.0121* 50 222 J
    0.000625 0.0158* 50 222 B
    0.00098* 0.025 50 222 AQ
    0.00096 0.0243 50 222 Q
    0.00125 0.0317* 50 222 C
    0.001875
    0.0476* 50 222 AF
    0.0025 0.0635 50 222 Y
    *值被截断
  • 规格 - 1.8° 双叠厚(旋转) +


    系列
    43M4-V
    行程长度
    接线 单位 双极性
    步进角度 1.8°
    绕组电压 V 2.33  5 12
    电流/相位 A rms 2.6  1.3 0.55
    电阻/相位 欧姆 (Ω) 0.9  3.8 21.9
    电感/相位 毫亨 1.33  8.21 45.1
    电源输入 10.4
    标准电机为B级,最高温度为130°C(F级为155°C)

  • 规格 - 0.9° 双叠厚(旋转) +


    系列
    43P4-V
    行程长度
    接线 单位 双极性
    步进角度 0.9°
    绕组电压 V 2.33  5 12
    电流/相位 A rms 2.6  1.3 0.55
    电阻/相位 欧姆 (Ω) 0.9  3.8 21.9
    电感/相位 毫亨 1.82  11.3 58.5
    电源输入 10.4
    标准电机为B级,最高温度为130°C(F级为155°C)

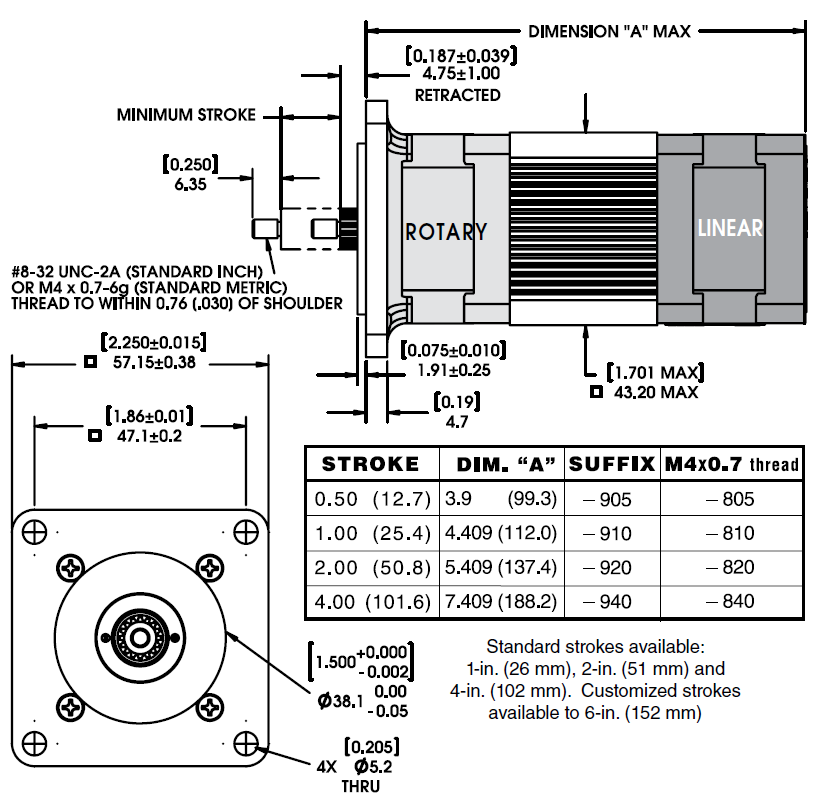

  • 尺寸图 +


    请注意:公制数字仅供参考。



  • 性能曲线 +

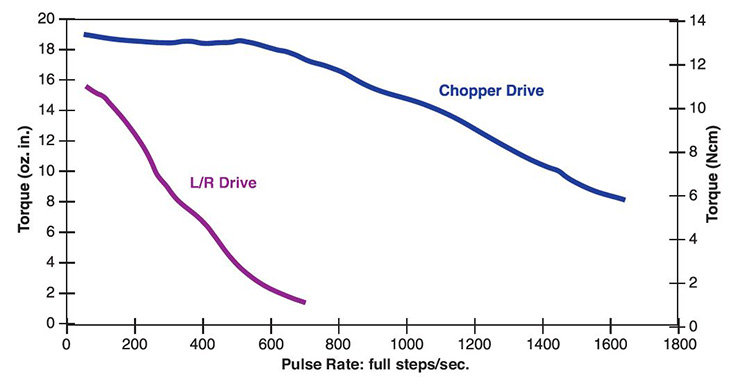

    力与脉冲速率:旋转函数
    双极性,100%工作周期:




    43000系列直线步进电机曲线
    43000系列单叠厚1.8°和0.9°混合式直线步进电机曲线
    43000系列双叠厚1.8°混合式直线步进电机曲线

    注意:  所有斩波驱动曲线都在5伏电机电压和40伏电源电压条件下创建。

    增加脉冲频率时,设定一个加速度可以推动更大负载或者达到更高的速度,可以提高电机的性能。  另外,设定减速度可以让电机停止时不会产生过冲。

    使用L/R驱动器可以减小峰值力和速度,使用单极性驱动器会进一步减少30%的力。

  • 接线图和步进序列 +


    Hybrid Wiring
    步进序列 - 混合线直线步进电机

    双极性 Q2-Q3 Q1-Q4 Q6-Q7 Q5-Q8
    单极性 Q1 Q2 Q3 Q4
    . . . .
    1
    2
    3
    4
    1

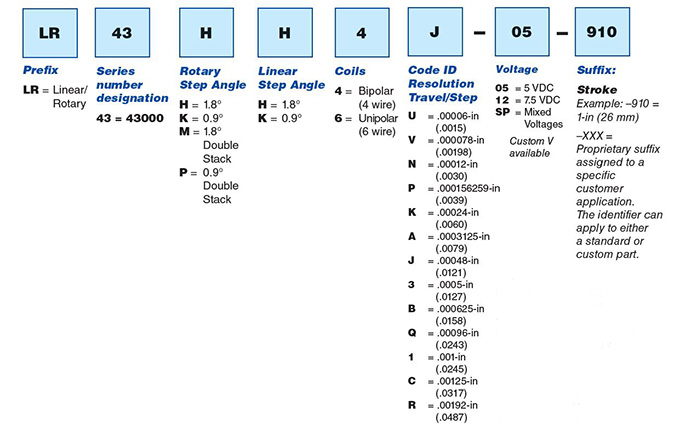

  • 产品品号选型向导 +



    示例:
    LR35KH4AB-05-910 =双运动电机,35000系列(Size 14,1.5英寸,边长35MM)0.9°旋转,1.8°线性,双极性线圈,0.00048英寸(0.0121毫米),5 V DC,1英寸(26毫米)行程
