RGW10 Motorized Linear Rail

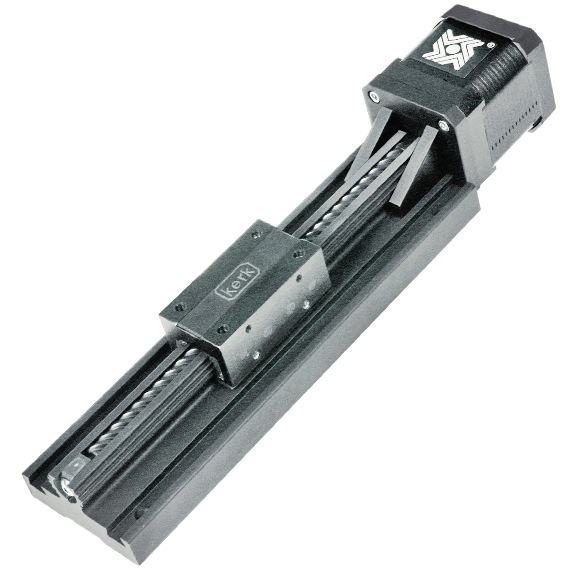

带驱动电机的RGW10直线导轨可配备Size 23,57000混合式步进电机,推力可达445 N(100磅)。步进电机可配备集成的IDEA驱动器。导轨有平行槽,可用于安装标志、传感器支架或其他附加组件。联系应用工程师以获取所需的技术支持。
  • 规格 +


    导程 导程代码 设计负载 螺杆惯性
    导轨系列 电机系列 英寸 (mm) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    RGW10K - M0100 - XXX E57H4 0.100 (2.54) 100 100 (46) 14.2 x 10-5 (3.9 x 10-5)
    E57M4
    RGW10K - M0200 - XXX E57H4 0.200 (5.08) 200 100 (46) 14.2 x 10-5 (3.9 x 10-5)
    E57M4
    RGW10K - M0500 - XXX E57H4 0.500 (12.70) 500 100 (46) 14.2 x 10-5 (3.9 x 10-5)
    E57M4
    RGW10K - M1000 - XXX E57H4 1.000 (25.40) 1000 100 (46) 14.2 x 10-5 (3.9 x 10-5)
    E57M4

    Size 23:57毫米(2.3英寸)电机1.8度
    系列
    E57H4-V E57M4-V
    叠厚
    极性 单位 双极性 双极性
    步进角度 1.8° 1.8°
    绕组电压 VDC 3.25 5 12 3.25 5 12
    电流/相位 A rms 2 1.3 0.54 3.85 2.5 1.0
    电阻/相位 欧姆 (Ω) 1.63 3.85 22.2  0.98 2.0 12
    电感/相位 毫亨 3.5 10.5 58 2.3 7.6 35
    电源输入 13 25
    电机转子惯性 gcm2 166 332
    标准电机为B级,最高温度为130°C(F级为155°C)

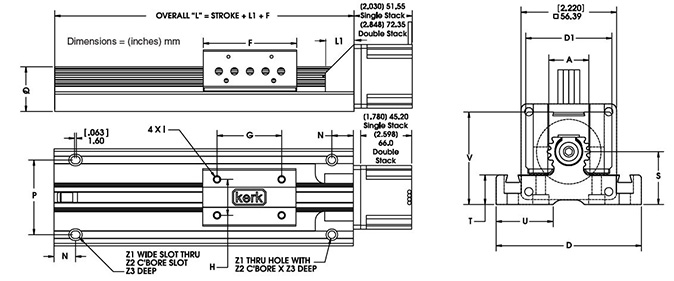

  • 尺寸图 +


    RGW10 A D D1 F G H I* L1 N
    (英寸) (1.00) (3.38) (2.00) (3.30) (2.25) (1.25) 1/4-20 (1.00) (0.75)
    mm 25.4 85.9 50.8 83.8 57.1 31.7 UNC 25.4 19
    RGW10 P Q S1 T U V Z1 Z2 Z3
    (英寸) (2.60) (1.56) (1.22) (0.69) (1.33) (2.15) (0.26) (0.40) (0.43)
    mm 66 39.6 31 17.5 33.8 54.6 6.6 10.2 10.9
    *滑架也有公制螺纹。

    带Size 23混合式步进电机的RGW10
    推荐用于最高100磅(445牛)的水平载荷



  • 润滑 +


    Kerk RGW直线导轨在所有关键表面上都有Kerkote® TFE。

    所有移动表面都含有Kerkote® TFE涂层上的Kerkite®工程聚合物,为各种线性运动应用提供了强大而稳定的平台。

    Kerkote TFE是一种软涂层和长期干性润滑剂,适用于较软的塑料,如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移,实现对螺母/螺杆接口的润滑。润滑剂虽是固体,但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能,不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。

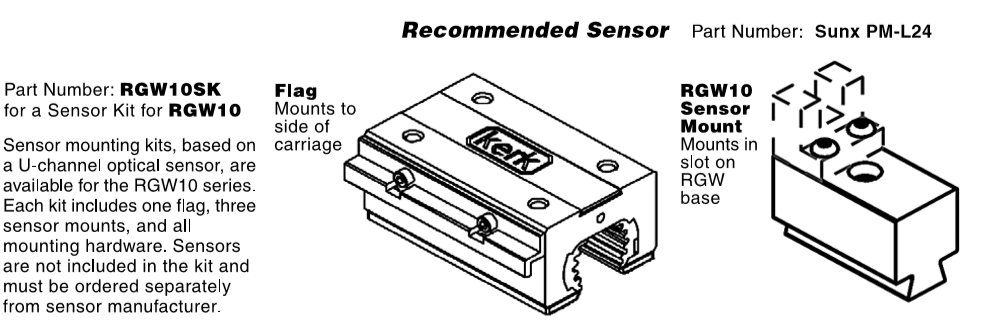

  • 传感器安装套件 +


  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。
  • 产品品号选型向导 +




    示例:
    RGW06K-M0100-XXX =RGS直线导轨,用于安装传感器的宽底座型,最大35磅(156 N)负载,具有Kerkote® TFE涂层的丝杠,采用43000步进电机,0.1英寸(2.54毫米)丝杠导程,无其他特殊要求。 产品品号必须按上图所示的顺序并且包含破折号(-)。
