BGS06
»
BGS06
Watch this quick video about the BGS Linear Rail System and how it combines many technologies into a single integrated linear motion platform.
带驱动电机BGS06直线导轨可配备Size17或23混合式步进电机,推荐水平负载高达600 N(135磅)。步进电机可配备集成的IDEA驱动器。导轨还可以根据行程长度、电机类型、步进角、工作电压和编码器进行定制设计。联系应用工程师以获取所需的技术支持。
其他视频:
IDEA Drive 产品聚焦
IDEA驱动器简介
规格
+
导程
导程代码
设计负载
螺杆惯性
导轨系列
电机系列
英寸 (mm)
磅(kg)
盎司英寸秒平方/英寸(Kgm2/m)
BGS06B - M0050 - XXX
E43H4
0.050 (1.27)
0050
22 (100)
2.3 x 10 -5 (1.7 x 10 -4)
E43M4
BGS06B - M0079 - XXX
E43H4
0.079 (2.00)
0079
22 (100)
1.8 x 10 -5 (1.3 x 10 -4)
E43M4
BGS06B - M0100 - XXX
E43H4
0.100 (2.54)
0100
22 (100)
1.9 x 10 -5 (1.3 x 10 -4)
E43M4
BGS06B - M0157 - XXX
E43H4
0.157 (4.00)
0157
22 (100)
2.0 x 10 -5 (1.4 x 10 -4)
E43M4
BGS06B - M0197 - XXX
E43H4
0.197 (5.00)
0197
22 (100)
1.9 x 10 -5 (1.3 x 10 -4)
E43M4
BGS06B - M0200 - XXX
E43H4
0.200 (5.08)
0200
22 (100)
1.9 x 10 -5 (1.3 x 10 -4)
E43M4
BGS06B - M0250 - XXX
E43H4
0.250 (6.35)
0250
22 (100)
1.9 x 10 -5 (1.4 x 10 -4)
E43M4
BGS06B - M0375 - XXX
E43H4
0.375 (9.53)
0375
22 (100)
1.9 x 10 -5 (1.3 x 10 -4)
E43M4
BGS06B - M0400 - XXX
E43H4
0.400 (10.16)
0400
22 (100)
2.2 x 10 -5 (1.6 x 10 -4)
E43M4
BGS06B - M0472 - XXX
E43H4
0.472 (12.0)
0472
22 (100)
2.3 x 10 -5 (1.7 x 10 -4)
E43M4
BGS06B - M0500 - XXX
E43H4
0.500 (12.7)
0500
22 (100)
2.0 x 10 -5 (1.4 x 10 -4)
E43M4
BGS06B - M0750 - XXX
E43H4
0.750 (19.05)
0750
22 (100)
2.1 x 10 -5 (1.5 x 10 -4)
E43M4
BGS06B - M0984 - XXX
E43H4
0.984 (25.0)
0984
22 (100)
1.8 x 10 -5 (1.3 x 10 -4)
E43M4
BGS06B - M1000 - XXX
E43H4
1.000 (25.4)
1000
22 (100)
1.8 x 10 -5 (1.3 x 10 -4)
E43M4
BGS06B - M1200 - XXX
E43H4
1.200 (30.48)
1200
22 (100)
1.8 x 10 -5 (1.3 x 10 -4)
E43M4
Size 17:43毫米(1.7英寸)电机1.8度
系列
E43H4-V
E43M4-V
叠厚
单
双
极性
单位
双极性
双极性
步进角度
度
1.8°
1.8°
绕组电压
VDC
2.33
5
12
2.33
5
12
电流/相位
A rms
1.5
0.7
0.29
2.6
1.3
0.55
电阻/相位
欧姆 (Ω)
1.56
7.2
41.5
0.9
3.8
21.9
电感/相位
毫亨
1.9
8.7
54
1.33
8.21
45.1
电源输入
瓦
7
10.4
电机转子惯性
gcm2
37
78
标准电机为B级,最高温度为130°C(F级为155°C)
尺寸图
+
BGS06
A
B
C
D
E
F
G
H
(英寸)
(2.00)
(1.50)
(0.75)
(1.13)
(0.813)
(0.90)
(1.50)
(1.25)
mm
50.8
38.1
19.1
28.6
20.6
22.9
38.1
31.8
BGS06
I
J
K
L
Z1
Z2
Z3
0
(英寸)
(*)
(1.50)
(1.05)
(1.13)
(0.14)
(0.25)
(0.13)
0
mm
*
38.2
26.8
28.6
3.6
6.4
3.3
0
带Size 17,43000混合电机的BGS06
推荐用于支撑最高135磅(600N)的负载
尺寸“I”是所需行程距离的函数
润滑
+
Kerk BGS直线导轨在所有关键表面上都有BlackIce® TFE。
BGS直线导轨系统的核心部件是一个带精密303不锈钢丝杠的Haydon混合式直线步进电机。螺杆驱动一个安装在精密不锈钢滚珠滑轨上的机加工铝质滑架,由此形成一个坚固、平稳运行的运动系统。螺杆上涂有BlackIce® TFE涂层,可提供永久性的干润滑的耐磨表面。
303不锈钢螺杆和导轨耐腐蚀,无磁性,且与许多苛刻工艺兼容。 BlackIce® TFE是一种免维护的硬质涂层,在各种环境中都有卓越的耐用性,几乎可用在所有类型的聚合物螺母上。Black Ice TFE涂层停留在螺杆上,可为螺母行进提供低摩擦的表面。Black Ice TFE不是干性润滑剂,而是一种抗摩擦涂层,它可完全屏蔽被涂敷的金属表面特性。虽然它不适用于金属或玻璃纤维增强螺母,但Black Ice TFE可牢固地粘合到螺杆表面,并且能够承受来自污染、刚性聚合物系统、流体冲击和冲洗应用的磨损。Black Ice TFE可用于强侵蚀性的环境条件,或任何需要低摩擦和永久性涂层的地方。
集成驱动器
+
带43000系列Size 17电机和IDEA驱动器的BGS06直线导轨
如果选择43000系列Size 17电机,BGS04和BGS06导轨可配备集成式IDEA驱动器。
完全可编程
USB或RS-485通信
细分能力 - 全步、1/2、1/4、1/8、1/16、1/32、1/64
图形用户界面
驱动器参数的自动填充
可编程加速/减速和电流控制
可提供标准导程
可提供2.33 Vdc绕组。如需更高电压的绕组,请联系Haydon Kerk
符合RoHS标准
RGS04推荐用于支撑高达63 N(15磅)的负载
有关一般IDEA驱动器的功能和规格,请点击
这里
。

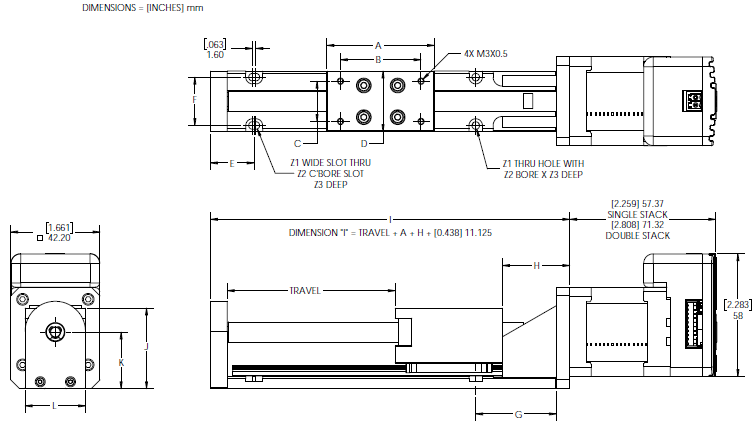

尺寸图:
**缩略值
定制
+
Haydon Kerk可以根据您的设备要求定制设计和制造特定的机动BGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

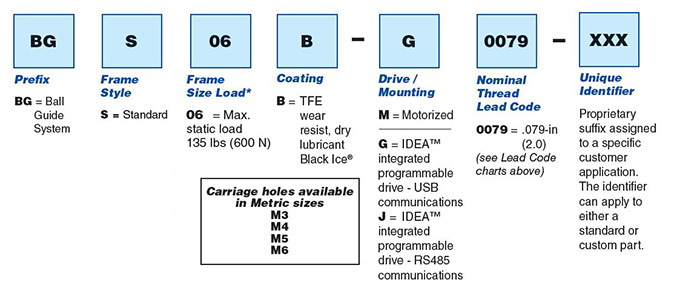

产品品号选型向导
+
示例:
BGS06B-M0100-XXX
= BGS直线导轨,最大135磅(600 N)负载的,带Black Ice®TFE涂层的丝杆,采用43000步进电机,0.1英寸(2.54 mm)螺杆导程,无其他特殊要求。
订单号必须按上图所示的顺序包含破折号(-)。
