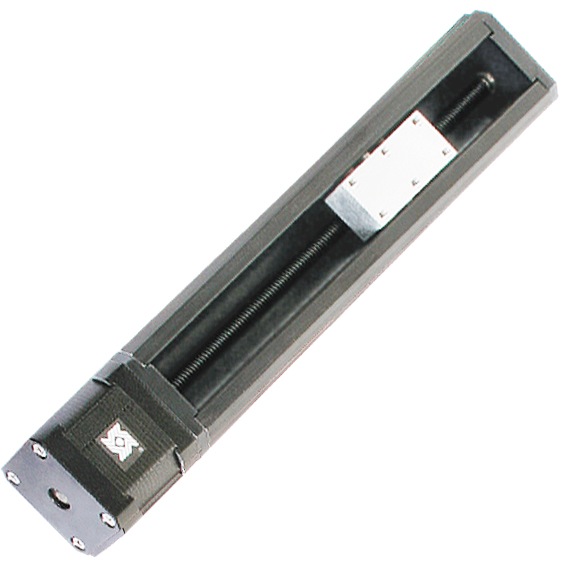

LRS直线导轨

LRS直线导轨采用精密螺杆组件机构,可沿着坚固铝质直线导轨的轴线控制定位。滑架是一个带滑块的直线小平台,可在特殊结构的槽内滑动。系统中的螺杆有各种导程和轴端配置可选,几乎适用于所有旋转电机驱动。
  • T型插槽集成到外部
  • 行程长达1米
  • 在303不锈钢螺杆上的Kerkote®或Black Ice™ TFE涂层
  • 采用拥有专利的“消隙”直线轴承,可自动调整滑动轴承间隙
  • 可提供普通螺母或WDG消隙螺母

尺寸 导轨宽度 导轨高度 最大行程 最大负载 带电机 仅导轨 仅导向 主要特点
单位 mm mm m N
带电机
LRS 04 42.5 42.5 1.0 222 X NEMA17配置,T型槽
不带电机

LRS 04 42.5 42.5 1.0 222 X X NEMA17配置,T型槽
