WGS06

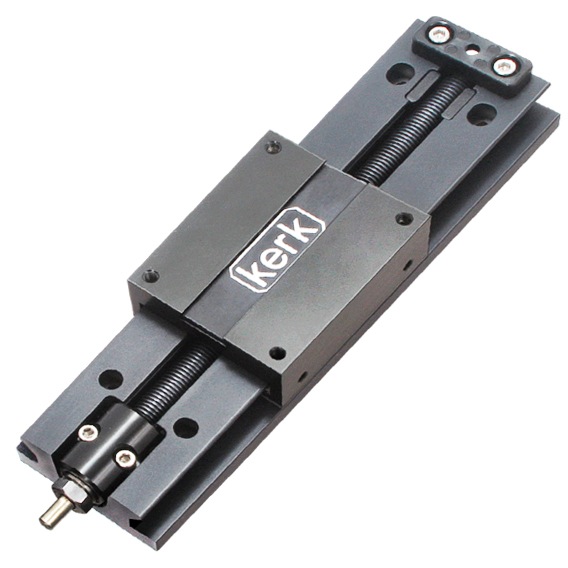

WGS Non-Motorized Linear Rail
不带驱动电机的WGS06直线导轨有两种不同的驱动选件,即仅驱动轴或直列式NEMA电机安装座。联系应用工程师以获取所需的技术支持。
  • 规格 +


    导程 导程代码 典型的阻力矩 移动负载的转矩 设计负载 螺杆惯性
    导轨系列 英寸 (mm) 盎司英寸 (Nm) 盎司英寸/磅(NM/kg) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    WGS06K - A0100 - XXX 0.100 (2.54) 100 4.0 (0.03) 1.0 (0.016) 35 (156) 1.5 x 10-5   (4.2 X 10-6)
    WGS06K - A0200 - XXX 0.200 (5.08) 200 5.0 (0.04) 1.5 (0.023) 35 (156) 1.5 x 10-5   (4.2 X 10-6)
    WGS06K - A0500 - XXX 0.500 (12.70) 500 6.0 (0.04) 2.5 (0.039) 35 (156) 1.5 x 10-5   (4.2 X 10-6)
    WGS06K - A1000 - XXX 1.000 (25.40) 1000 7.0 (0.05) 4.5 (0.070) 35 (156) 1.5 x 10-5   (4.2 X 10-6)

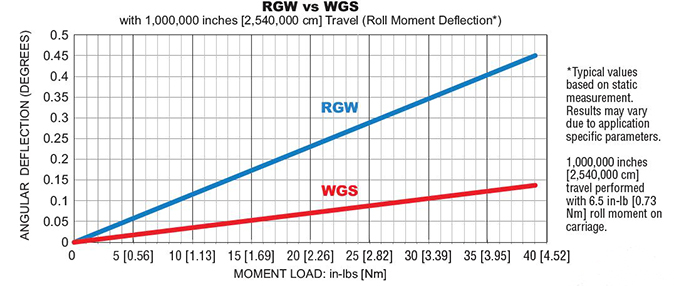

    WGS性能

    WGS Linear Rail Performance

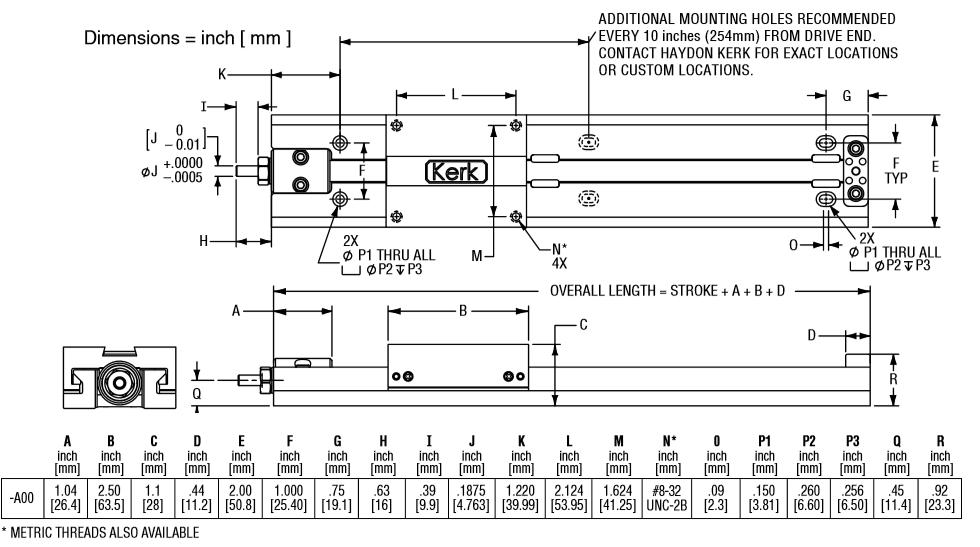

  • 尺寸图 +


    WGS标准系列




    带Size 17和23电机安装座的WGS

  • 润滑 +


    Kerk WGS直线导轨在所有关键表面上都有Kerkote® TFE。WGS在薄型铝制导轨上采用滑动平面轴承,实现了在整个行程距离内的平稳运动。螺杆采用优质不锈钢精密制造而成。所有移动表面都包含Kerkote® TFE涂层上的Kerkite®高性能聚合物。

    Kerkote TFE是一种软涂层和长期干性润滑剂,适用于较软的塑料,如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移,实现对螺母/螺杆接口的润滑。润滑剂虽是固体,但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能,不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。
  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

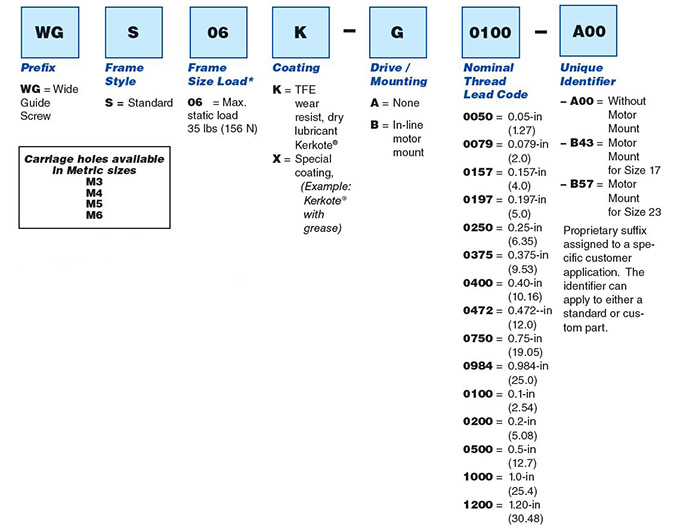

  • 产品品号选型向导 +
