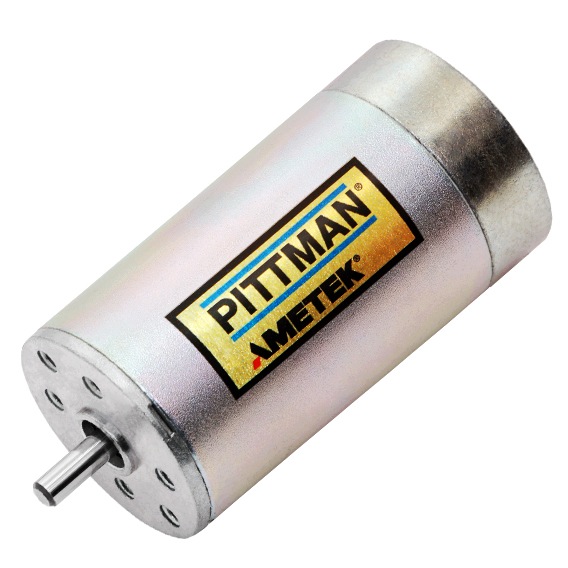

DC040B 40mm有刷直流电机

DC040B系列电刷式换向直流电机是一个直径为40 mm的单元,有6种长度可供选择,连续输出转矩的范围在0.017至0.081 Nm之间。

特点:
  • 速度可能高达8,000 RPM
  • 直流母线电压高达48 Vdc
  • 八个标准绕组,可提供特殊绕组
  • 带陶瓷磁体的2极定子
  • 减小7槽倾斜电枢齿槽转矩
  • 烧结青铜轴承 - 可提供滚珠轴承
  • 铜石墨电刷 - 可提供RFI抑制

视频:
如何创建直流电机曲线以及如何使用它们
什么时候应该在直流电机应用中使用变速箱?

  • 规格 +

    MOTOR DATAUnitsDC040B-1DC040B-2DC040B-3DC040B-4DC040B-5DC040B-6
    Max DC Terminal Voltage V 484848484848
    Max Speed (Mechanical)rpm800080008000800070007000
    Continuous Stall TorqueNm0.0170.0330.0430.0490.0670.081
    Continuous Stall Torqueoz-in2.44.76.16.99.512
    Peak Torque (Maximum)Nm0.0860.200.260.320.400.50
    Peak Torque (Maximum)oz-in122837455671
    Rotor Inertiakg m20.00000190.00000320.00000420.00000560.00000710.0000085
    Rotor Inertiaoz-in-s20.000270.000460.000590.000790.00100.0012
    Motor Weightg200250290340390440
    Motor Weightoz7.08.910121416

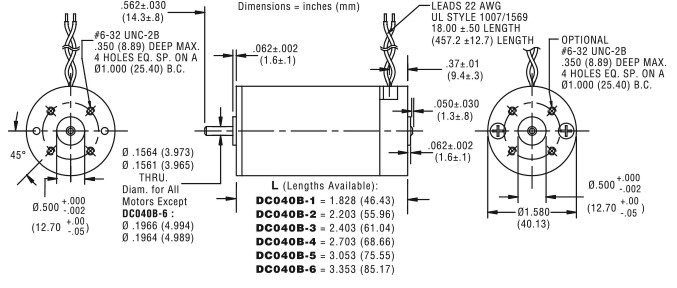

  • 尺寸图 +


  • 性能曲线 +

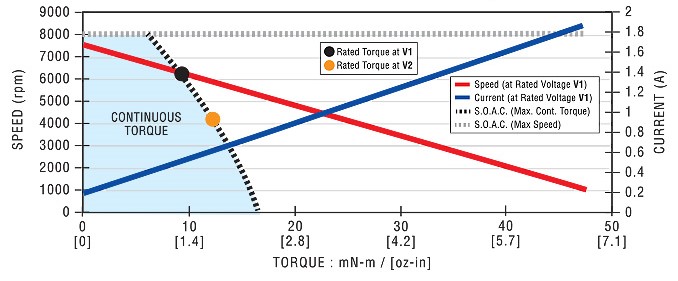

    DC040B-1速度转矩性能曲线

    S.O.A.C.= 连续工作的安全工作区域

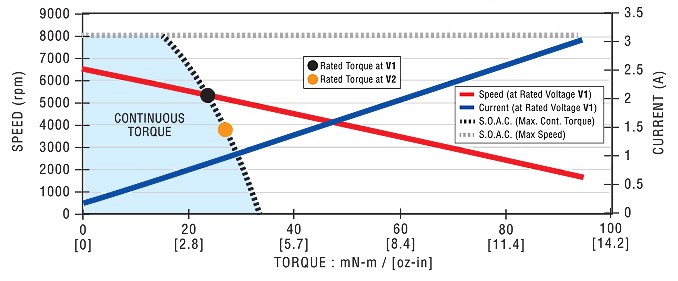

    DC040B-2速度转矩性能曲线

    S.O.A.C.= 连续工作的安全工作区域


    DC040B-3速度转矩性能曲线

    S.O.A.C.= 连续工作的安全工作区域

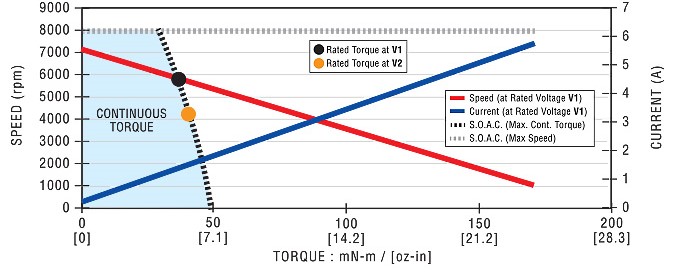

    DC040B-4速度转矩性能曲线

    S.O.A.C.= 连续工作的安全工作区域

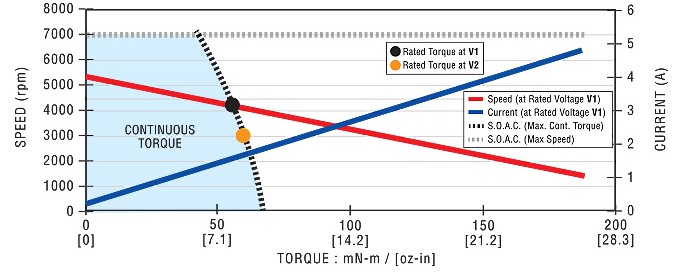

    DC040B-5速度转矩性能曲线

    S.O.A.C.= 连续工作的安全工作区域

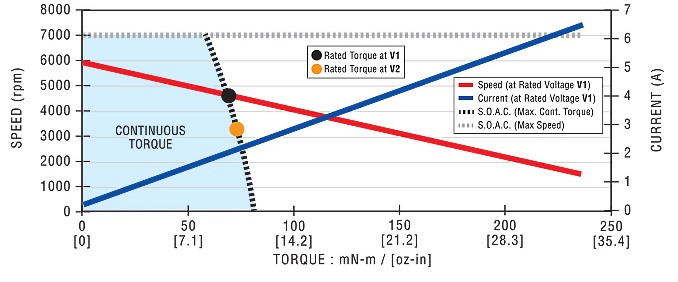

    DC040B-6速度转矩性能曲线

    S.O.A.C.= 连续工作的安全工作区域


    注意:所有值均在25°C环境温度下测定。 峰值是理论值,仅供参考。
  • 绕组性能数据 +

    Page-e139e728-67d0-4772-9340-c4570429296a
    DC040B-1Units
    Rated VoltageV9.5512.015.219.124.030.338.248.0
    Rated TorqueNm0.0100.00990.00950.00940.00930.00920.00920.0092
    Rated Torqueoz-in1.51.41.31.31.31.31.31.3
    Rated Speedrpm60206080623062306260632063006290
    Rated CurrentA1.41.10.830.650.510.400.320.25
    Rated PowerW6.56.36.26.16.16.16.06.0
    No Load Speedrpm69306850691068806890691068806880
    No Load Current A0.400.320.250.200.160.130.0990.079
    Torque Constant Nm/A0.01220.01560.01960.02470.03100.03910.04950.0622
    Torque Constant oz-in/A1.732.202.773.504.395.537.008.80
    Voltage ConstantV/krpm1.281.632.052.593.254.095.186.51
    Terminal ResistanceΩ1.251.932.994.707.3811.618.529.2
    Inductance mH0.721.161.832.944.647.3411.7418.56
    Peak Current A7.66.25.14.13.32.62.11.6
    Page-4880d0ac-aa4f-473f-88d7-978b3fb26ba4
    DC040B-2Units
    Rated VoltageV9.5512.015.219.124.030.338.248.0
    Rated TorqueNm0.0260.0250.0240.0240.0240.0230.0230.023
    Rated Torqueoz-in3.63.53.43.43.33.33.33.3
    Rated Speedrpm50005100530053105350536053905390
    Rated CurrentA2.41.81.41.10.890.700.550.44
    Rated PowerW1313131313131313
    No Load Speedrpm58705810592058705880586058805880
    No Load Current A0.380.300.250.190.160.120.0950.076
    Torque Constant Nm/A0.01480.01880.02340.02970.03720.04720.05930.0746
    Torque Constant oz-in/A2.102.663.314.215.276.688.4010.6
    Voltage ConstantV/krpm1.551.972.453.113.904.946.217.81
    Terminal ResistanceΩ0.7201.081.632.533.946.219.7815.4
    Inductance mH0.520.841.292.083.295.278.3213.16
    Peak Current A13119.37.56.14.93.93.1
    Page-7650cde5-6a53-41d3-bb8d-314dfb5a8387
    DC040B-3Units
    Rated VoltageV9.5512.015.219.124.030.338.248.0
    Rated TorqueNm0.0350.0340.0340.0330.0330.0330.0320.032
    Rated Torqueoz-in5.04.94.84.74.74.64.64.6
    Rated Speedrpm50305170528054505430548054905490
    Rated CurrentA3.22.51.91.51.20.950.750.59
    Rated PowerW1919191919191919
    No Load Speedrpm60506020600060906030605060406030
    No Load Current A0.410.330.260.210.170.130.110.081
    Torque Constant Nm/A0.01440.01820.02320.02870.03650.04590.05810.0731
    Torque Constant oz-in/A2.042.583.294.075.176.508.2210.3
    Voltage ConstantV/krpm1.511.912.433.013.824.816.087.65
    Terminal ResistanceΩ0.5600.8301.261.892.964.627.3011.5
    Inductance mH0.390.631.021.562.513.976.3510.04
    Peak Current A171412108.16.65.24.2
    Page-dc94a725-7cef-4760-8771-0104756c17e4
    DC040B-4Units
    Rated VoltageV9.5512.015.219.124.030.338.248.0
    Rated TorqueNm0.0400.0380.0370.0370.0360.0360.0360.036
    Rated Torqueoz-in5.65.45.35.25.15.15.05.0
    Rated Speedrpm51605480564056605810581058505820
    Rated CurrentA3.72.92.21.71.41.10.860.68
    Rated PowerW2222222222222222
    No Load Speedrpm61806290629062206320628063106260
    No Load Current A0.470.380.300.240.190.150.120.094
    Torque Constant Nm/A0.01410.01750.02220.02820.03490.04430.05570.0705
    Torque Constant oz-in/A2.002.473.143.994.946.277.889.98
    Voltage ConstantV/krpm1.481.832.322.953.654.645.837.38
    Terminal ResistanceΩ0.4800.6801.021.562.373.725.839.23
    Inductance mH0.330.510.821.332.053.305.218.35
    Peak Current A20181512108.16.65.2
    Page-cb1deae6-f5c5-4139-a74c-b795e30d3efb
    DC040B-5Units
    Rated VoltageV9.5512.015.219.124.030.338.248.0
    Rated TorqueNm0.0590.0570.0560.0560.0550.0550.0550.055
    Rated Torqueoz-in8.38.18.07.97.87.87.87.8
    Rated Speedrpm37303980409041104210423042504230
    Rated CurrentA4.03.22.51.91.61.20.960.76
    Rated PowerW2324242424242424
    No Load Speedrpm47204810480047504820480048104780
    No Load Current A0.400.330.260.210.170.130.110.081
    Torque Constant Nm/A0.01850.02290.02910.03700.04580.05820.07310.0925
    Torque Constant oz-in/A2.623.254.125.236.498.2410.413.1
    Voltage ConstantV/krpm1.942.403.053.874.806.097.669.69
    Terminal ResistanceΩ0.5000.7101.071.642.493.916.149.72
    Inductance mH0.430.661.061.722.634.246.7010.70
    Peak Current A191714129.67.76.24.9
    Page-8bfc4f80-a0bf-4fe0-831f-f1c26805532f
    DC040B-6Units
    Rated VoltageV12.015.219.124.030.338.248.048.0
    Rated TorqueNm0.0710.0700.0690.0680.0680.0680.0680.072
    Rated Torqueoz-in109.99.89.79.69.69.610
    Rated Speedrpm42604540459045904730473047203390
    Rated CurrentA4.23.32.62.01.61.31.00.85
    Rated PowerW3233333334343326
    No Load Speedrpm52105330529052205330531052704170
    No Load Current A0.370.300.240.190.150.120.0920.069
    Torque Constant Nm/A0.02120.02630.03330.04240.05240.06640.08400.106
    Torque Constant oz-in/A3.003.724.726.007.429.4011.915.0
    Voltage ConstantV/krpm2.222.753.494.445.496.958.8011.1
    Terminal ResistanceΩ0.5500.7901.201.852.824.456.9811.1
    Inductance mH0.490.751.211.973.014.857.6712.28
    Peak Current A22191613118.66.94.3
  • 编码器 +


    E30C&E30D编码器
    E30C和E30D光学增量编码器专为批量OEM精密运动控制应用而设计,是推荐用于DC040B的编码器。E30结构紧凑,尺寸仅为30 mm x 8 mm,可提供各种输出、分辨率和连接解决方案。

    特点:
    • 分辨率从200到2048不等
    • TTL正交输出
    • 频率响应达220 kHz
    • 低功耗,最大5V @ 20mA
    • 锁定连接器

    规格
    编码器数据 符号 单位 E30C E30D
    可用的分辨率 - - 200、250、256、400、500 500、512、1000、1024、2000、2048
    输出 - - 2通道正交 带索引的2通道正交
    输出接口 - - TTL兼容 TTL兼容
    电源电压 Vcc VDC 4.5至5.5 4.5至5.5
    电源电流 Icc mA 最大20 最大20
    高电平输出电压 VOH V 最小2.4 最小2.4
    低电平输出电压 VOL V 最大0.4 最大0.4
    最大工作频率 f最大 kHz 40 (200-500 CPR) 55 (500-512 CPR)
    110 (1000-1024 CPR)
    220 (2000-2048 CPR)
    工作温度 θ最大 °C -20至+85 -20至+85
    编码器重量(质量) WE 盎司 0.2 0.2
    g 5.6 5.6

    尺寸图

    连接图
    引脚 颜色 E30C E30D E30C1 E30D1
    1 黑色 编码器接地 编码器接地
    2 白色 Vcc Vcc
    3 绿色/白色 - - 索引I?
    4 - - -
    5 蓝色/白色 - 通道A?
    6 蓝色 通道A 通道A
    7 紫色 通道B 通道B
    8 紫色/白色 - 通道B?
    9 绿色 - 索引 - 索引
    10 绿色/黄色 电机接地 电机接地
    E30C1 & E30D1: 可选的差分LD接头以灰色显示

    推荐的编码器数据表
    E30C/D编码器数据表 pdf

    备用编码器数据表
    E30A/B编码器数据表 pdf
  • 齿轮箱 +


    G30A齿轮
    G30A是一款30毫米的行星齿轮变速箱,适用于直流有刷和无刷伺服电机应用。G30A有最高的效率、最小的间隙以及更小的机械尺寸,还有圆形和方形安装端盖配置可供选择。

    特点:
    • 烧结金属齿轮,高转矩容量
    • 烧结金属输出轴承

    规格
    齿轮数据 单位 G30A
    4:1
    G30A
    6:1
    G30A
    16:1
    G30A
    24:1
    G30A
    36:1
    G30A
    64:1
    G30A
    96:1
    最大负载 牛米 2.47 2.47 3.53 3.53 3.53 6.5 6.5
    盎司英寸 350 350 500 500 500 920 920
    重量(质量) g 110.6 110.6 124.7 124.7 124.7 138.9 138.9
    盎司 3.9 3.9 4.4 4.4 4.4 4.9 4.9
    长度(LG mm 32.64 32.64 38.48 38.48 38.48 44.32 44.32
    英寸 1.285 1.285 1.515 1.515 1.515 1.745 1.745
    - 1 1 2 2 2 3 3
    比率 - 4/1 6/1 16/1 24/1 36/1 64/1 96/1
    效率 - 0.9 0.9 0.81 0.81 0.81 0.73 0.73
    轴旋转 - CW CW CW CW CW CW CW

    齿轮数据 单位 G30A
    144:1
    G30A
    216:1
    G30A
    256:1
    G30A
    384:1
    G30A
    576:1
    G30A
    864:1
    G30A
    1296:1
    最大负载 牛米 6.5 6.5 8.83 8.83 8.83 8.83 8.83
    盎司英寸 920 920 1250 1250 1250 1250 1250
    重量(质量) g 138.9 138.9 155.9 155.9 155.9 155.9 155.9
    盎司 4.9 4.9 5.5 5.5 5.5 5.5 5.5
    长度(LG mm 44.32 44.32 50.17 50.17 50.17 50.17 50.17
    英寸 1.745 1.745 1.975 1.975 1.975 1.975 1.975
    - 3 3 4 4 4 4 4
    比率 - 144/1 216/1 256/1 384/1 576/1 864/1 1296/1
    效率 - 0.73 0.73 0.66 0.66 0.66 0.66 0.66
    轴旋转 - CW CW CW CW CW CW CW

    尺寸图
     class=
    组合长度
    G30A齿轮电机
    电机 长度LGM mm
    平台 1 2 3 4
    DC040B-1 79.1 84.9 90.8 96.6
    DC040B-2 88.6 94.4 100.3 106.1
    DC040B-3 93.7 99.5 105.4 111.2
    DC040B-4 101.3 107.1 113.0 118.8
    DC040B-5 110.2 116.0 121.9 127.7
    DC040B-6 117.8 123.6 129.5 135.3


    G51A齿轮
    G51A是一款经济型51毫米偏置直齿变速箱,适用于较低扭矩的应用。有刷电机有广泛的烧结钢齿轮组合可供选择,以满足不同的减速要求。G51A还有适合更高输出负载的高扭矩或宽面齿轮。

    特点:
    • 标准型号的最大负载扭矩可达1.24 Nm
    • 高扭矩配置的负载可达2.12 Nm,而宽面型配置的负载可达3.53 Nm
    • 标准青铜轴承
    可选:
    • 用于极端条件的特殊润滑
    • 用于高径向载荷的滚珠轴承
    • 用于降噪的聚甲醛树脂齿轮

    G51A标准规格
    齿轮数据 单位 G51A
    5.9:1
    G51A
    11.5:1
    G51A
    19.7:1
    G51A
    38.3:1
    G51A
    65.5:1
    G51A
    127.8:1
    最大负载 牛米 1.236 1.236 1.236 1.236 1.236 1.236
    盎司英寸 175 175 175 175 175 175
    重量(质量) g 167.3 167.3 177.5 177.5 187.7 187.7
    盎司 5.9 2.9 6.26 6.26 6.62 6.62
    长度(LG mm 34.9 34.9 34.9 34.9 34.9 34.9
    英寸 1.373 1.373 1.373 1.373 1.373 1.373
    - 1 1 1 1 1 1
    比率 - 5.9:1 11.5:1 19.7:1 38.3:1 65.5:1 127.8:1
    效率 - 0.81 0.81 0.73 0.73 0.66 0.66
    轴旋转 - CW CW CCW CCW CW CW
    齿轮数据 单位 G51A
    218.4:1
    G51A
    425.9:1
    G51A
    728.1:1
    G51A
    1419.8:1
    G51A
    2426.9:1
    G51A
    4732.5:1
    最大负载 牛米 1.236 1.236 1.236 1.236 1.236 1.236
    盎司英寸 175 175 175 175 175 175
    重量(质量) g 197.9 197.9 208.1 208.1 231.9 231.9
    盎司 6.98 6.98 7.34 7.34 8.18 8.18
    长度(LG mm 34.9 34.9 34.9 34.9 38.8 38.8
    英寸 1.373 1.373 1.373 1.373 1.528 1.528
    - 1 1 1 1 2 2
    比率 - 218.4:1 425.9:1 1419.8:1 2426.9:1 4732.5:1
    效率 - 0.59 0.59 0.53 0.53 0.48 0.48
    轴旋转 - CCW CCW CW CW CCW CCW

    G51A高转矩规格
    齿轮数据 单位 G51A-HT
    5.9:1
    G51A-HT
    11.5:1
    G51A-HT
    19.7:1
    G51A-HT
    38.3:1
    G51A-HT
    65.5:1
    G51A-HT
    127.8:1
    最大负载 牛米 2.118 2.118 2.118 2.118 2.118 2.118
    盎司英寸 300 300 300 300 300 300
    重量(质量) g 167.30 167.3 177.5 177.5 187.7 187.7
    盎司 5.90 5.9 6.26 6.26 6.62 6.62
    长度(LG mm 34.9 34.9 34.9 34.9 34.9 34.9
    英寸 1.373 1.373 1.373 1.373 1.373 1.373
    - 1 1 1 1 1 1
    比率 - 5.9:1 11.5:1 19.7:1 38.3:1 65.5:1 127.8:1
    效率 - 0.81 0.81 0.73 0.73 0.66 0.66
    轴旋转 - CW CW CCW CCW CW CW
  • 刹车 +


    B30A刹车
    B30A断电、故障安全保持刹车设计用于在电机和刹车断电时将负载保持不动。这款紧凑型30mm刹车的保持转矩为0.113 Nm(1磅英寸)。B30A通常安装在电机后部。

    特点:
    • 保持转矩为0.113 Nm
    • 出厂设置的气隙
    • 薄型安装板
    • 刚性模制摩擦盘

    显著特征
    刹车数据 单位 12V 19V 24V 30V
    施加电压 VDC 12 19 24 30
    保持转矩 牛米 0.113 0.113 0.113 0.113
    磅英寸 1.0 1.0 1.0 1.0
    电流 A 0.33 0.21 0.17 0.13
    电阻 欧姆 36 90 134 219
    惯性 Kg-m2 1.0E-07 1.0E-07 1.0E-07 1.0E-07
    盎司英寸秒平方 1.4E-05 1.4E-05 1.4E-05 1.4E-05
    重量(质量) Kg 0.0625 0.0625 0.0625 0.0625
    0.14 0.14 0.14 0.14

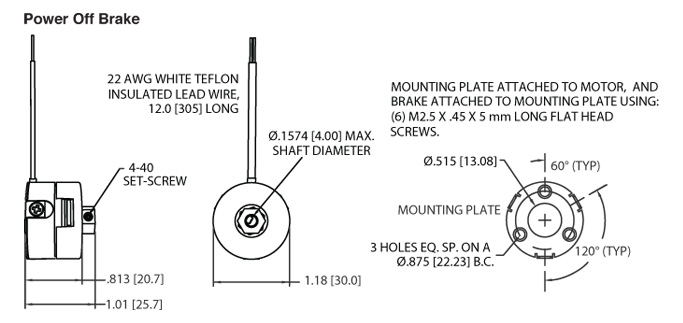

    尺寸图

    推荐的刹车数据表
    B30A刹车数据表 pdf

    备用刹车数据表
    B49A刹车数据表 pdf
