Haydonkerk Pittman
»
产品
»
直线导轨
»
滑动直线导轨
»
RGS直线导轨
»
带驱动电机
»
RGS10
»
RGS10

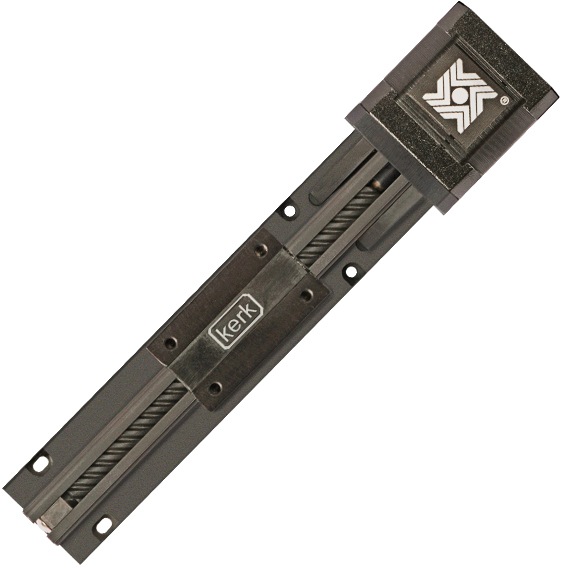

带电机驱动的RGS10直线导轨可配Size 23,57000混合式步进电机,推力可达445 N(100磅)。57000步进电机可配备集成的IDEA驱动器。还可以定制导轨的行程长度、一个或两个滑块和涂层。联系应用工程师以获取所需的技术支持。
规格
+
导程
导程代码
设计负载
螺杆惯性
导轨系列
电机系列
英寸 (mm)
磅(kg)
盎司英寸秒平方/英寸(Kgm2/m)
RGS10K - M0100 - XXX
E57H4
0.100 (2.54)
100
100 (46)
14.2 x 10-5 (3.9 x 10-5)
E57M4
RGS10K - M0200 - XXX
E57H4
0.200 (5.08)
200
100 (46)
14.2 x 10-5 (3.9 x 10-5)
E57M4
RGS10K - M0500 - XXX
E57H4
0.500 (12.70)
500
100 (46)
14.2 x 10-5 (3.9 x 10-5)
E57M4
RGS10K - M1000 - XXX
E57H4
1.000 (25.40)
1000
100 (46)
14.2 x 10-5 (3.9 x 10-5)
E57M4
Size 23:57毫米(2.3英寸)电机1.8度
系列
E57H4-V
E57M4-V
叠厚
单
双
极性
单位
双极性
双极性
步进角度
度
1.8°
1.8°
绕组电压
VDC
3.25
5
12
3.25
5
12
电流/相位
A rms
2
1.3
0.54
3.85
2.5
1.0
电阻/相位
欧姆 (Ω)
1.63
3.85
22.2
0.98
2.0
12
电感/相位
毫亨
3.5
10.5
58
2.3
7.6
35
电源输入
瓦
13
25
电机转子惯性
gcm2
166
332
标准电机为B级,最高温度为130°C(F级为155°C)

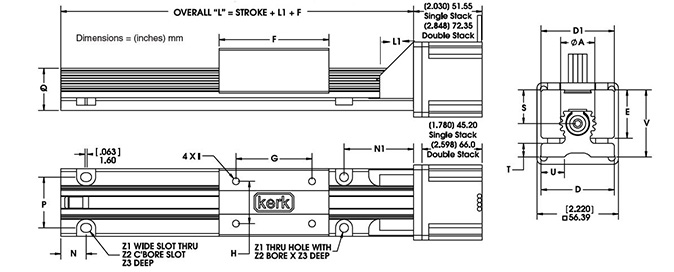

尺寸图
+
RGS10
A
D
D1
E
F
G
H
I*
L1
N
(英寸)
(1.00)
(2.00)
(2.00)
(1.32)
(3.3)
(2.25)
(1.25)
1/4-20
(1.00)
(0.75)
mm
25.4
50.8
50.8
33.5
83.8
57.1
31.7
UNC
25.4
19
RGS10
N1
P
Q
S
T
U
V
Z1
Z2
Z3
(英寸)
(2.054)
(1.50)
(1.25)
(0.92)
(0.375)
(0.64)
(1.83)
(0.26)
(0.5)
(0.22)
mm
52.2
38.1
37.1
23.4
9.53
16.3
46.5
6.6
12.7
5.6
*
滑架也有公制螺纹
。
带Size 23,57000混合式步进电机的RGS10
推荐用于最高100磅(445牛)的水平载荷
润滑
+
Kerk RGS直线导轨在所有关键表面上都有Kerkote® TFE。
所有移动表面都含有Kerkote® TFE涂层上的Kerkite®工程聚合物,为各种线性运动应用提供了强大而稳定的平台。
Kerkote TFE是一种软涂层和长期干性润滑剂,适用于较软的塑料,如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移,实现对螺母/螺杆接口的润滑。润滑剂虽是固体,但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能,不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。
定制
+
Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

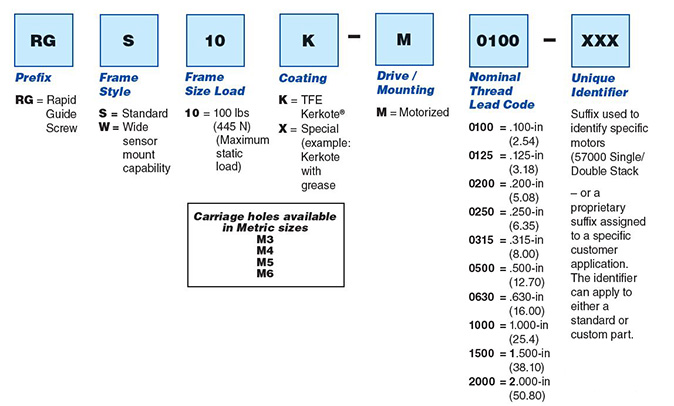

产品品号选型向导
+
示例:
RGW06K-M0100-XXX
=RGS®,用于安装传感器的宽框架型,适合35磅(156 N)负载,具有Kerkote® TFE涂层的螺杆,采用43000系列步进电机驱动,0.1英寸(2.54毫米)螺杆导程,无其他客户化定制特性 产品品号必须按上图所示的顺序并且包含破折号(-)。
