GR - 导杆

Linear Guide Rail

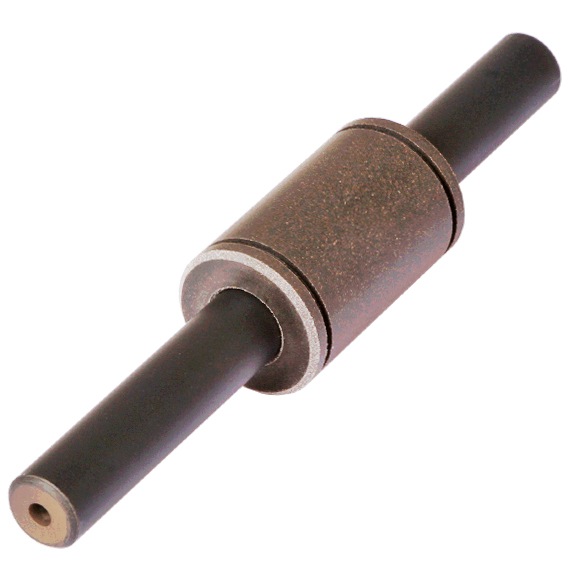

GR系列直线导杆和衬套有四种尺寸,直径从1/4英寸到¾英寸(6.3至18.8mm)不等。该组件由一个经无心磨削及抛光的不锈钢轴和一个配套的Kerkite®复合聚合物衬套组成。在选定的材料组合下,热涨落对系统性能的影响最小。在不锈钢和合金钢支撑轴上使用低摩擦的Kerkote® TFE涂层可以获得额外的润滑性和延长使用寿命
  • 规格 +


    尺寸
    轴直径
    最大行程
    最大负载
    主要特点
    单位
    mm m N
    导杆和衬套
    GR 04 6.35 0.9  5 轻载应用、成本低、摩擦阻力小、寿命长。
    GR 06 9.53 1.2  10
    GR 08 12.7 1.8  15
    GR 12 19.05 3.0  25

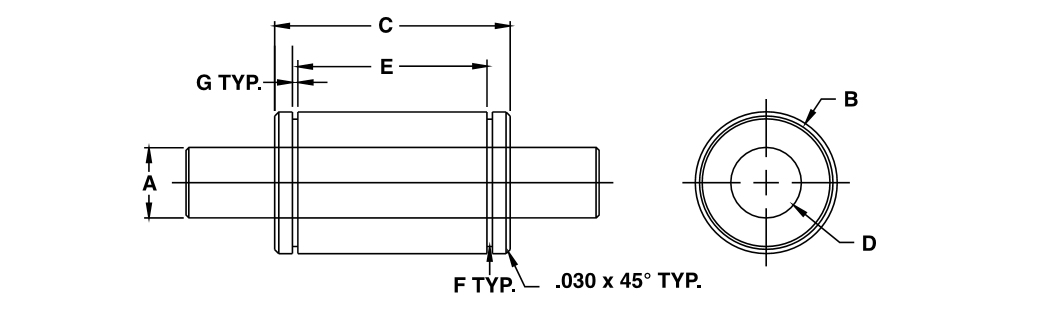

  • 尺寸图 +


    标准零件长度 导杆直径 具有TFE的导杆直径 衬套外径 衬套长度 衬套内径 止动环槽位置 止动环槽直径 止动环槽宽度 导杆倒角 径向载荷
    导杆直径代码

    A A B C D E F G H
    英寸 ± 0.010
    (mm 0.25)
    英寸 ± 0.0006
    (mm 0.015)
    英寸 ± 0.0006
    (mm 0.015)
    英寸 ± 0.0006
    (mm 0.015)
    英寸 ± 0.010
    (mm 0.25)
    英寸 ± 0.0005
    (mm 0.013)
    英寸 + 0.010 –0.000
    (mm 0.25)
    英寸 ± 0.004
    (mm 0.100)
    英寸 ± 0.0003
    (mm 0.008)
    英寸
    (mm)

    (Kg)
    GR 04 6、8、10、12 0.2475 (6.287) 0.2472 (6.279) 0.5000 (12.700) 0.765 (19.43) 0.2485 (6.311) 0.535 (13.59) 0.450 (11.43) 0.040 (1.02) 0.020 (0.51) 5 (2.3)
    GR 06 6、12、15、18 0.3715 (9.436) 0.3712 (9.428) 0.7500 (19.050) 1.275 (32.39) 0.3725 (9.462) 0.995 (25.27) 0.676 (17.17) 0.046 (1.17) 0.020 (0.51) 10 (4.5)
    GR 08 12、15、18、24 0.4965 (12.611) 0.4962 (12.603) 1.0000 (25.400) 1.660 (42.16) 0.4975 (12.637) 1.330 (33.78) 0.900 (22.86) 0.046 (1.17) 0.020 (0.51) 15 (6.8)
    GR 12 18, 24, 36 0.7415 (18.834) 0.7412 (18.826) 1.2500 (31.750) 2.036 (51.72) 0.7425 (18.860) 1.620 (41.15) 1.125 (28.60) 0.058 (1.47) 0.030 (0.76) 25 (11.4)
  • 润滑 +


    Kerk导轨GR组件由一个经无心磨削及抛光的不锈钢轴和一个配套的Kerkite®复合聚合物衬套组成。在选定的材料组合下,热涨落对系统性能的影响最小。在不锈钢和合金钢支撑轴上使用低摩擦的Kerkote® TFE涂层可以获得额外的润滑性和延长使用寿命。

    Kerkote TFE是一种软涂层和长期干性润滑剂,适用于较软的塑料,如有/无机械加固的乙酰和尼龙。通过衬套从涂层上拾取Kerkote TFE颗粒以及塑料内部润滑剂的迁移,实现对衬套/轴接口的润滑。
  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的导轨。特殊的导轨长度、多个滑架、备用丝杠和润滑是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

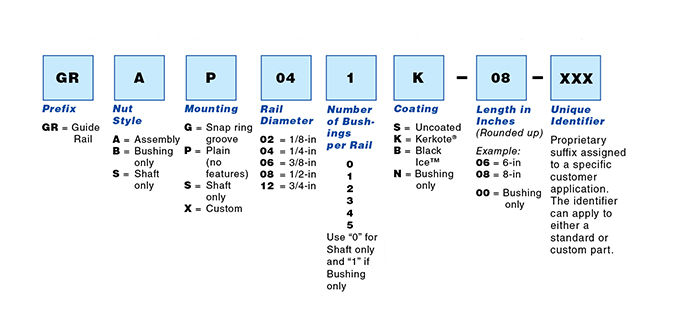

  • 产品品号选型向导 +


    Haydon Kerk Guide Rail PN


    示例:

    GRBPO41N-00-XXXX = 导轨,仅普通衬套,1/4英寸轴,无其他特殊要求。
