RGS06 Non-motorized Linear Rail

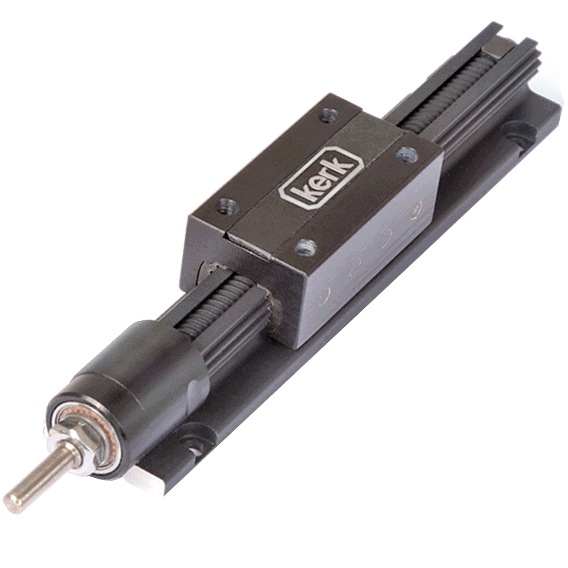

不带驱动电机的RGS06直线导轨可定制连接轴,其可与电机或机械变速箱连接。还可以定制导轨的行程长度、一个或两个滑块和涂层。联系应用工程师以获取所需的技术支持。
  • 规格 +


    导程 导程代码 典型的阻力矩 移动负载的转矩 设计负载 螺杆惯性
    导轨系列 英寸 (mm) 盎司英寸 (Nm) 盎司英寸/磅(NM/kg) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    RGS06K - A0100 - XXX 0.100 (2.54) 100 4.0 (0.03) 1.0 (0.016) 35 (16) 1.5 x 10-5 (4.2 x 10-6)
    RGS06K - A0200 - XXX 0.200 (5.08) 200 5.0 (0.04) 1.5 (0.023) 35 (16) 1.5 x 10-5 (4.2 x 10-6)
    RGS06K - A0500 - XXX 0.500 (12.70) 500 6.0 (0.04) 2.5 (0.039) 35 (16) 1.5 x 10-5 (4.2 x 10-6)
    RGS06K - A1000 - XXX 1.000 (25.40) 1000 7.0 (0.05) 4.5 (0.070) 35 (16) 1.5 x 10-5 (4.2 x 10-6)
  • 尺寸图 +

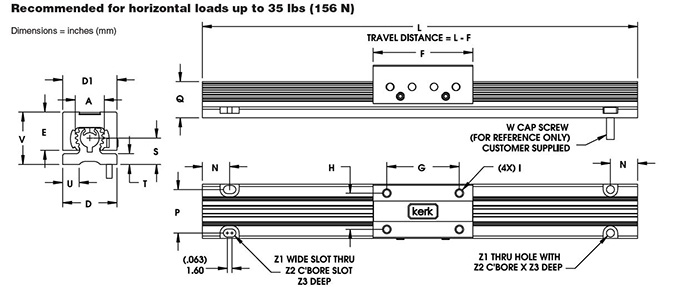

    RGS06 A B C D D1 E F G H I* K L1 L2
    (英寸) (0.60) (1.25) (0.188) (1.13) (1.13) (0.79) (2.00) (1.50) (0.75) 6-32 (0.90) (0.80) (0.80)
    mm 15.2 31.8 4.762 28.6 28.6 20.1 50.8 38.1 19 UNC 23 20.3 20.3
    RGS06 N P Q R S  T U V X Y Z1 Z2 Z3
    (英寸) (0.50) (0.90) (0.74) (0.80) (0.55) (0.22) (0.35) (1.1) (0.50) (0.17) (0.14) (0.25) (0.13)
    mm 12.7 22.86 18.8 20.3 13.97 5.6 8.9 28 12.7 4.32 3.6 6.4 3.3
    *有以下公制滑架孔尺寸可供选择:M3、M4、M5和M6

  • 润滑 +


    Kerk RGS直线导轨在所有关键表面上都有Kerkote® TFE。

    所有移动表面都含有Kerkote® TFE涂层上的Kerkite®工程聚合物,为各种线性运动应用提供了强大而稳定的平台。

    Kerkote TFE是一种软涂层和长期干性润滑剂,适用于较软的塑料,如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移,实现对螺母/螺杆接口的润滑。润滑剂虽是固体,但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能,不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。
  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。
  • 仅限直线导轨 +


    Kerk RGS直线导轨为各种直线运动应用提供了一个强大、稳定的平台。RGS直线导轨的设计易于安装到平坦的表面或无拱状的两个跨度之间,还配备有方便易用的滑架。带Kerkote® TFE涂层的花键铝型材结合了低摩擦直线导向与扭转稳定性的优点。这种经过验证的材料组合确保了极长的使用寿命,无需调整、润滑或维护。RGS直线导轨的简单性使其既易于使用又具有实惠的价格。Kerk® RGS直线导轨非常适合用螺杆驱动的直线导轨。

    RGS06 A D D1 E F G H I* N
    (英寸) (0.60) (1.13) (1.13) (0.79) (2.00) (1.50) (0.75) 6-32 (0.50)
    mm 15.2 28.6 28.6 20.1 51 38.1 19.05 UNC 12.7
    RGS06 P Q S T U V Z1 Z2 Z3
    (英寸) (0.90) (0.74)  (0.55) (0.22) (0.35) (1.1) (0.14) (0.25) (0.13)
    mm 22.86 18.8 14.0 5.6 8.9 28 3.6 6.4 3.3

    *有以下公制滑架孔尺寸可供选择:M3、M4、M5和M6

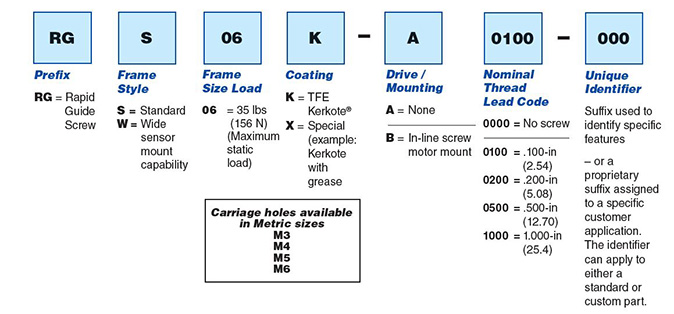

  • 产品品号选型向导 +




    示例:
    RGW10K-B0100-XXX = RGS®,用于安装传感器的宽框架型,适合100磅(445 N)负载,具有Kerkote® TFE涂层的丝杠,带17号步进直列式电机安装座,0.1英寸(2.54 mm)丝杠导程,未增加其他特性。
    产品品号必须按上图所示的顺序并且包含破折号(-)。
