EC033A 33毫米无刷直流电机

EC033A系列无刷直流电机是一款外壳直径为33毫米的高转矩密度型无刷电机。 它有3种电机长度可供选择,连续转矩从0.025 - 0.06 Nm不等。

特点:
  • 速度高达12,000 RPM
  • 直流母线电压高达60 Vdc
  • 33毫米的外壳直径
  • 八个标准绕组,可提供特殊绕组
  • 4极稀土设计

视频:
如何创建电机曲线以及如何使用它们
什么时候应该在直流电机应用中使用变速箱?

  • 规格 +

    MOTOR DATAUnitsEC033A-1EC033A-2EC033A-3
    Max DC Terminal Voltage V 606060
    Max Speed (Mechanical)rpm120001200012000
    Continuous Stall TorqueNm0.0250.0490.060
    Continuous Stall Torqueoz-in3.57.08.5
    Peak Torque (Maximum)Nm0.0810.160.19
    Peak Torque (Maximum)oz-in122227
    Rotor Inertiakg m20.00000120.00000190.0000027
    Rotor Inertiaoz-in-s20.000170.000280.00039
    Motor Weightg130180240
    Motor Weightoz4.56.58.5

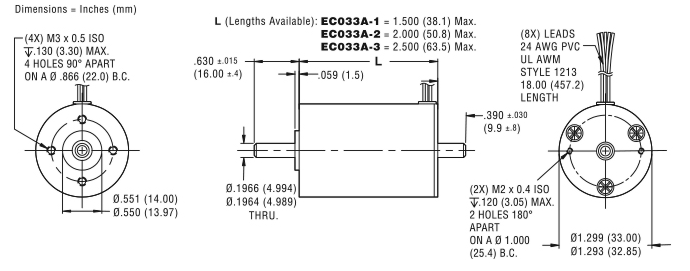

  • 尺寸图 +


  • 性能曲线 +

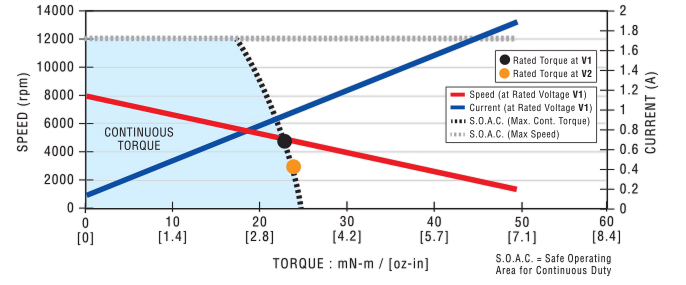

    EC033A-1速度转矩性能曲线

    S.O.A.C.= 连续工作的安全工作区域

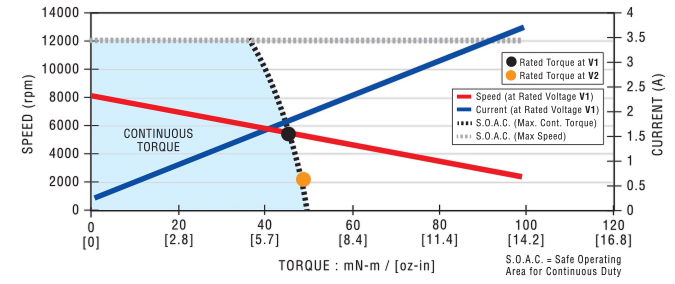

    EC033A-2速度转矩性能曲线

    S.O.A.C.= 连续工作的安全工作区域

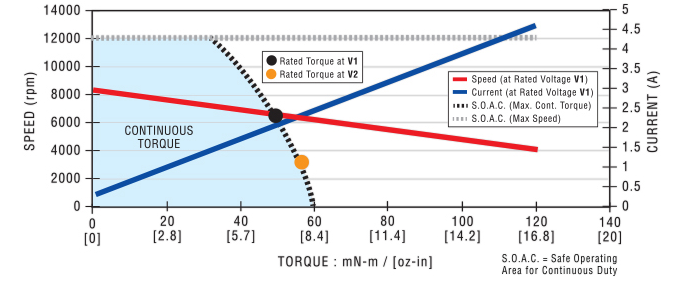

    EC033A-3速度转矩性能曲线

    S.O.A.C.= 连续工作的安全工作区域


    注意:所有值均在25°C环境温度下指定。 峰值是理论值,仅供参考。
  • 绕组性能数据 +

    Page-21892a18-76d7-4f52-8873-40c5acdb3165
    EC033A-1Units
    Rated VoltageV4.786.007.589.5512.015.219.124.0
    Rated TorqueNm0.0240.0240.0230.0230.0230.0230.0230.023
    Rated Torqueoz-in3.43.43.33.33.33.33.33.2
    Rated Speedrpm34303850409043404540449046204750
    Rated CurrentA4.93.92.92.41.91.41.20.93
    Rated PowerW8.69.5101111111111
    No Load Speedrpm69607020683070207050690070407080
    No Load Current A0.570.460.350.290.230.180.150.12
    Torque Constant Nm/A0.006220.007760.01010.01240.01560.02010.02480.0310
    Torque Constant oz-in/A0.881.101.431.762.202.853.524.39
    Voltage ConstantV/krpm0.6510.8131.061.301.632.112.603.25
    Terminal ResistanceΩ0.3950.5690.8631.291.943.144.817.36
    Inductance mH0.140.220.380.570.901.512.293.58
    Peak Current A12118.87.46.04.83.93.0
    Page-d6a616c0-6e5d-4dec-89a4-51e01d30cf8a
    EC033A-2Units
    Rated VoltageV9.5512.015.219.124.030.338.248.0
    Rated TorqueNm0.0470.0460.0460.0460.0460.0460.0450.045
    Rated Torqueoz-in6.66.66.56.56.56.56.46.4
    Rated Speedrpm47804990506052205350520053505450
    Rated CurrentA4.63.72.82.31.81.41.10.90
    Rated PowerW2324242526252526
    No Load Speedrpm71207140700071407180697071407180
    No Load Current A0.440.350.270.220.180.140.110.087
    Torque Constant Nm/A0.01240.01560.02010.02480.03100.04040.04980.0622
    Torque Constant oz-in/A1.762.202.853.524.395.727.058.80
    Voltage ConstantV/krpm1.301.632.112.603.254.235.216.51
    Terminal ResistanceΩ0.5840.8701.352.063.135.127.8812.1
    Inductance mH0.270.420.711.081.692.864.336.76
    Peak Current A15129.07.56.04.53.63.0
    Page-d8ac73a1-35f4-4873-bf7c-1d2967f55700
    EC033A-3Units
    Rated VoltageV12.015.219.12430.338.248.060.0
    Rated TorqueNm0.0520.0510.0500.0490.0490.0480.0490.049
    Rated Torqueoz-in7.37.27.17.06.96.96.96.9
    Rated Speedrpm60606450659064606670679065506650
    Rated CurrentA4.33.42.72.11.71.31.00.83
    Rated PowerW3334343334343334
    No Load Speedrpm73607610765074007600766074107520
    No Load Current A0.490.400.320.250.200.160.130.099
    Torque Constant Nm/A0.01520.01860.02330.03030.03720.04660.06050.0746
    Torque Constant oz-in/A2.152.643.304.295.276.608.5710.6
    Voltage ConstantV/krpm1.591.952.443.173.904.886.347.81
    Terminal ResistanceΩ0.5320.7741.171.842.824.327.1011.0
    Inductance mH0.260.390.621.041.582.464.166.30
    Peak Current A15129.67.56.04.83.63.0
  • 编码器 +


    E30A和E30B编码器
    E30A和E30B透射式光学增量编码器专为批量OEM精密运动控制应用而设计,几十年来一直用于Pittman电机。E30A和E30B有多种输出和分辨率。

    特点:
    • 分辨率从100到1024不等
    • TTL正交输出
    • 频率响应达100 kHz

    规格
    编码器数据 符号 单位 E30A E30B
    可用的分辨率 - - 100、200、256、360、500、512、1000、1024 256、360、500、512
    输出 - - 2通道正交 带索引的2通道正交
    输出接口 - - TTL兼容 TTL兼容
    电源电压 Vcc VDC 4.5至5.5 4.5至5.5
    电源电流 Icc mA 最大40 最大85
    高电平输出电压 VOH V 最小2.4 最小2.4
    低电平输出电压 VOL V 最大0.4 最大0.4
    最大工作频率 f最大 kHz 100 55 (500-512 CPR)
    110 (1000-1024 CPR)
    220 (2000-2048 CPR)
    工作温度 θ最大 °C -40至+100 -20至+85
    编码器重量(质量) WE 盎司 2 2
    g 57 57

    尺寸图

    连接图
    引脚 颜色 E30A E30B
    1 黑色 编码器接地 编码器接地
    2 绿色或NC 无连接 索引I
    3 黄色 通道A 通道A
    4 红色 Vcc Vcc
    5 蓝色 通道B 通道B


    E30C&E30D编码器
    E30C和E30D光学增量编码器专为批量OEM精密运动控制应用而设计,是推荐用于EC033A的编码器。E30结构紧凑,尺寸仅为30 mm x 8 mm,可提供各种输出、分辨率和连接解决方案。

    特点:
    • 分辨率从200到2048不等
    • TTL正交输出
    • 频率响应达220 kHz
    • 低功耗,最大5V @ 20mA
    • 锁定连接器

    规格
    编码器数据 符号 单位 E30C E30D
    可用的分辨率 - - 200、250、256、400、500 500、512、1000、1024、2000、2048
    输出 - - 2通道正交 带索引的2通道正交
    输出接口 - - TTL兼容 TTL兼容
    电源电压 Vcc VDC 4.5至5.5 4.5至5.5
    电源电流 Icc mA 最大20 最大20
    高电平输出电压 VOH V 最小2.4 最小2.4
    低电平输出电压 VOL V 最大0.4 最大0.4
    最大工作频率 f最大 kHz 40 (200-500 CPR) 55 (500-512 CPR)
    110 (1000-1024 CPR)
    220 (2000-2048 CPR)
    工作温度 θ最大 °C -20至+85 -20至+85
    编码器重量(质量) WE 盎司 0.2 0.2
    g 5.6 5.6

    尺寸图

    连接图
    引脚 颜色 E30C E30D E30C1 E30D1
    1 黑色 编码器接地 编码器接地
    2 白色 Vcc Vcc
    3 绿色/白色 - - 索引I?
    4 - - -
    5 蓝色/白色 - 通道A?
    6 蓝色 通道A 通道A
    7 紫色 通道B 通道B
    8 紫色/白色 - 通道B?
    9 绿色 - 索引 - 索引
    10 绿色/黄色 电机接地 电机接地
    E30C1 & E30D1: 可选的差分LD接头以灰色显示

    推荐的编码器数据表
    E30A/B编码器数据表 pdf
    E30C/D编码器数据表 pdf
  • 齿轮箱 +


    G30A齿轮
    G30A是一款30毫米的行星齿轮变速箱,适用于直流有刷和无刷伺服电机应用。G30A有最高的效率、最小的间隙以及更小的机械尺寸,还有圆形和方形安装端盖配置可供选择。

    特点:
    • 烧结金属齿轮,高转矩容量
    • 烧结金属输出轴承

    规格
    齿轮数据 单位 G30A
    4:1
    G30A
    6:1
    G30A
    16:1
    G30A
    24:1
    G30A
    36:1
    G30A
    64:1
    G30A
    96:1
    最大负载 牛米 2.47 2.47 3.53 3.53 3.53 6.5 6.5
    盎司英寸 350 350 500 500 500 920 920
    重量(质量) g 110.6 110.6 124.7 124.7 124.7 138.9 138.9
    盎司 3.9 3.9 4.4 4.4 4.4 4.9 4.9
    长度(LG mm 32.64 32.64 38.48 38.48 38.48 44.32 44.32
    英寸 1.285 1.285 1.515 1.515 1.515 1.745 1.745
    - 1 1 2 2 2 3 3
    比率 - 4/1 6/1 16/1 24/1 36/1 64/1 96/1
    效率 - 0.90 0.90 0.81 0.81 0.81 0.73 0.73
    轴旋转 - CW CW CW CW CW CW CW
    齿轮数据 单位 G30A
    144:1
    G30A
    216:1
    G30A
    256:1
    G30A
    384:1
    G30A
    576:1
    G30A
    864:1
    G30A
    1296:1
    最大负载 牛米 6.5 6.5 8.83 8.83 8.83 8.83 8.83
    盎司英寸 920 920 1250 1250 1250 1250 1250
    重量(质量) g 138.9 138.9 155.9 155.9 155.9 155.9 155.9
    盎司 4.9 4.9 5.5 5.5 5.5 5.5 5.5
    长度(LG mm 44.32 44.32 50.17 50.17 50.17 50.17 50.17
    英寸 1.745 1.745 1.975 1.975 1.975 1.975 1.975
    - 3 3 4 4 4 4 4
    比率 - 144/1 216/1 256/1 384/1 576/1 864/1 1296/1
    效率 - 0.73 0.73 0.66 0.66 0.66 0.66 0.66
    轴旋转 - CW CW CW CW CW CW CW

    尺寸图


    组合长度
    G30A齿轮电机
    电机 长度LGM mm
    平台 1 2 3 4
    EC033A-1 70.7 76.6 82.4 88.3
    EC033A-2 83.4 89.3 95.1 101.0
    EC033A-3 96.1 102.0 107.8 113.7

    推荐的变速箱数据表
    G30A变速箱数据表 pdf

    备用变速箱数据表
    G35A变速箱数据表 pdf
  • 驱动器 +


    推荐的驱动器
    PBL4850E

    备用驱动器
    BGE6010
