RGW10

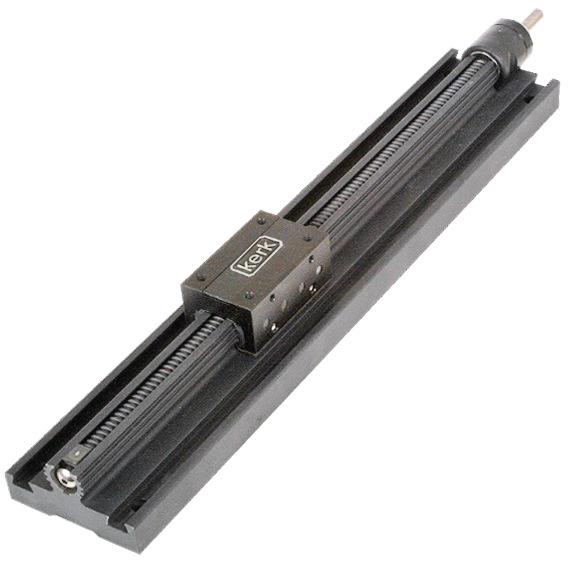

RGW10 Non-Motorized Linear Rail
不带电机驱动的RGW10直线导轨有两种不同的版本可选，即带螺杆和不带螺杆。导轨有平行槽，可用于安装标志、传感器支架或其他附加组件。联系应用工程师以获取所需的技术支持。

  • 规格 +


    导程 导程代码 典型的阻力矩 移动负载的转矩 设计负载 螺杆惯性
    导轨系列 英寸 (mm) 盎司英寸 (Nm) 盎司英寸/磅(NM/kg) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    RGW10K - A0100 - XXX 0.100 (2.54) 100 5.0 (0.04) 1.3 (0.020) 100 (46) 14.2 x 10-5 (3.9 x 10-5)
    RGW10K - A0200 - XXX 0.200 (5.08) 200 6.5 (0.05) 2.0 (0.031) 100 (46) 14.2 x 10-5 (3.9 x 10-5)
    RGW10K - A0500 - XXX 0.500 (12.70) 500 7.0 (0.05) 3.0 (0.047) 100 (46) 14.2 x 10-5 (3.9 x 10-5)
    RGW10K - A1000 - XXX 1.000 (25.40) 1000 8.5 (0.06) 6.5 (0.101) 100 (46) 14.2 x 10-5 (3.9 x 10-5)

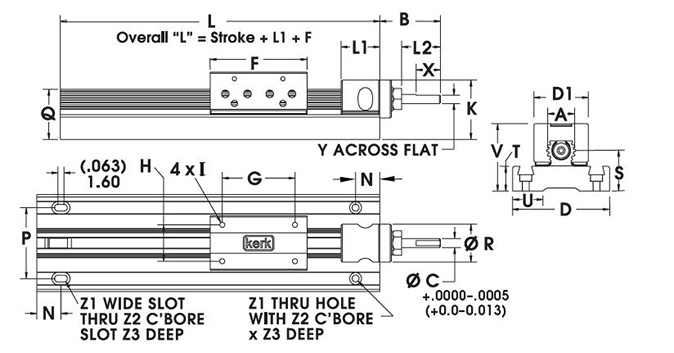

  • 尺寸图 +


    请注意：公制数字仅供参考。

    RGW10 A B C D D1 F G H I* K L1 L2 N
    （英寸） (1.00) (1.75) (0.313) (3.38) (2.00) (3.30) (2.25) (1.25) 1/4-20 (1.90) (1.30) (1.30) (0.75)
    mm 25.4 44.45 7.9375 85.852 50.8 83.82 57.1 31.7 UNC 48.26 33.02 33.02 19
    RGW10 P Q S T U V W X Y Z1 Z2 Z3
    （英寸） (2.60) (1.56) (1.22) (0.69) (1.33) (2.15) 1/4-20 (0.88) (0.28) (0.26) (0.40) (0.43)
    mm 66 39.6 31 17.5 33.8 54.6 SHCS 22.352 7.112 6.6 10.2 10.9
    *有以下公制滑架孔尺寸可供选择：M3、M4、M5和M6

    推荐用于最高100磅（445牛）的水平载荷

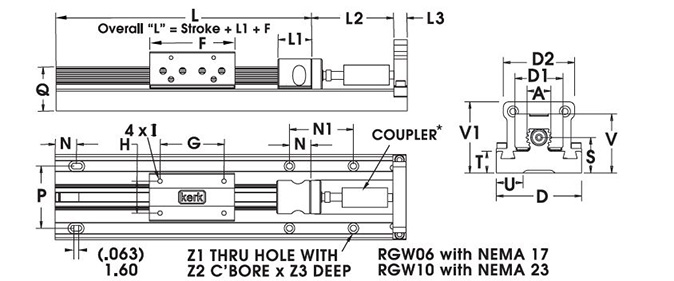

    RGW-10电机安装座类型

    RGW10 A D D1 D2 F G H I* L1 L2 L3 N
    （英寸） (1.00) (3.38) (2.00) (2.22) (3.30) (2.25) (1.25) 1/4-20 (1.30) (2.16) (0.50) (0.75)
    mm 25.4 85.852 50.8 56.4 83.82 57.15 31.75 UNC 33.02 54.864 12.7 19
    RGW10 N1 P Q S T U V V1 Z1 Z2 Z3
    （英寸） (1.50) (2.60) (1.56) (1.22) (0.69) (1.33) (2.15) (2.34) (0.26) (0.40) (0.43)
    mm 38.1 66 39.6 31 17.5 33.8 54.6 59.436 6.6 10.2 10.9
    *有以下公制滑架孔尺寸可供选择：M3、M4、M5和M6



    *注意：不包括尺寸图中显示的耦合

  • 润滑 +


    Kerk RGW直线导轨在所有关键表面上都有Kerkote® TFE。

    所有移动表面都含有Kerkote® TFE涂层上的Kerkite®工程聚合物，为各种线性运动应用提供了强大而稳定的平台。

    Kerkote TFE是一种软涂层和长期干性润滑剂，适用于较软的塑料，如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移，实现对螺母/螺杆接口的润滑。润滑剂虽是固体，但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能，不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。

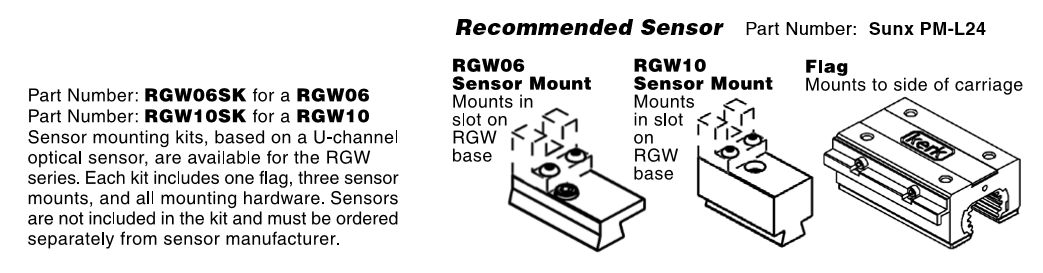

  • 传感器安装套件 +


  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持，该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

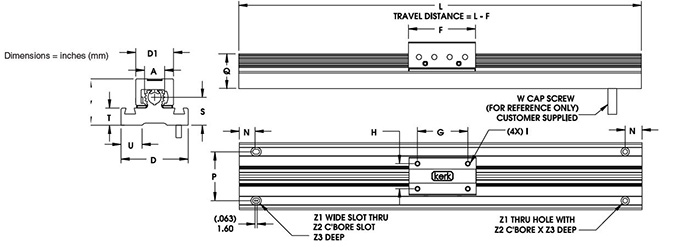

  • 仅限直线导轨 +


    Kerk RGW直线导轨为各种直线运动应用提供了一个强大、稳定的平台。RGW直线导轨的设计易于安装到平坦的表面或无拱状的两个跨度之间，还配备有方便易用的滑架。带Kerkote® TFE涂层的花键铝型材结合了低摩擦直线导向与扭转稳定性的优点。这种经过验证的材料组合确保了极长的使用寿命，无需调整、润滑或维护。RGW直线导轨的简单性使其既易于使用又具有实惠的价格。Kerk® RGW直线导轨非常适合用螺杆驱动的直线导轨。

    RGW10 A D D1 F G H I* N
    （英寸） (1.00) (3.38) (2.00) (3.30) (2.25) (1.25) 1/4-20 (0.75)
    mm 25.4 85.9 50.8 83.8 57.1 31.7 UNC 19
    RGW10 P Q S T U V Z1 Z2 Z3
    （英寸） (2.60) (1.56) (1.22) (0.69) (1.33) (2.15) (0.26) (0.40) (0.43)
    mm 66 39.6 31 17.5 33.8 54.6 6.6 10.2 10.9
    *有以下公制滑架孔尺寸可供选择：M3、M4、M5和M6

    推荐用于最高100磅（445牛）的水平载荷


    请注意：公制数字仅供参考。

  • 产品品号选型向导 +




    示例：
    RGW10K-B0100-XXX = RGS直线导轨，用于安装传感器的宽底座型，最大100磅（445 N）负载，具有Kerkote® TFE涂层的螺杆，带43000步进电机安装座，0.1英寸（2.54 mm）螺杆导程，无其他特殊要求。
    产品品号必须按上图所示的顺序并且包含破折号（-）。
