Size 23，57 mm 双叠厚系列

Haydon Kerk Motion Solutions 的 size 23 双叠厚是一款 57mm 旋转步进电机。在额定电压下，size 23 - 57000 系列 - 双叠厚电机可产生高达 1376.3 mNm（194.9 oz-in）的扭矩。典型应用包括医疗设备、半导体处理、阀门控制、X-Y 工作台、手持仪器，或任何需要精确旋转运动的场合。

。

  • 规格 +



    Part No. 旋转 57M40-V
    极性 Units Bipolar
    步进角度
    		 Degree
    		 1.8°
    绕组电压 VDC 3.25 5 12
    电流/相位 A rms 3.32 2.16 0.9
    电阻/相位 ohms (Ω) 0.98 2.31 13.33
    电感/相位 mH 2.3 7.6 35
    功耗 Watts 21.6
    转子惯量 gcm2 332
    绝缘等级
    		Class B (Class F available)
    重量 oz (g) 32 (958)
    绝缘电阻 M(Ω) 20

    标准电机为B级，最高温度为130°C（F级为155°C）

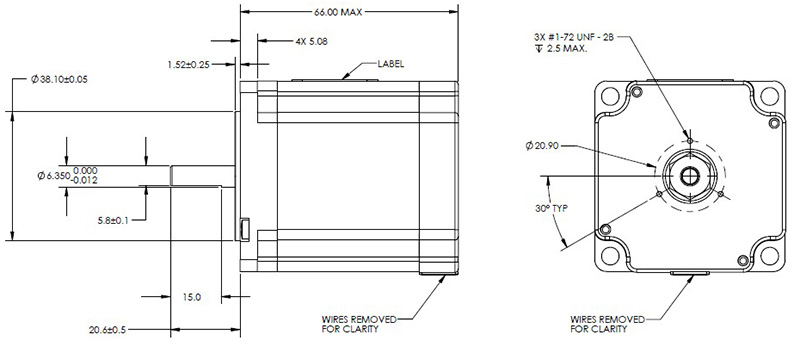

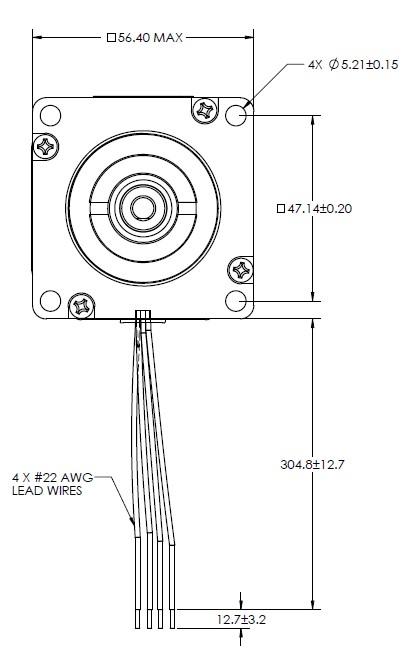

  • 尺寸图 +



    Size 23,双叠厚,57000系列旋转步进电机

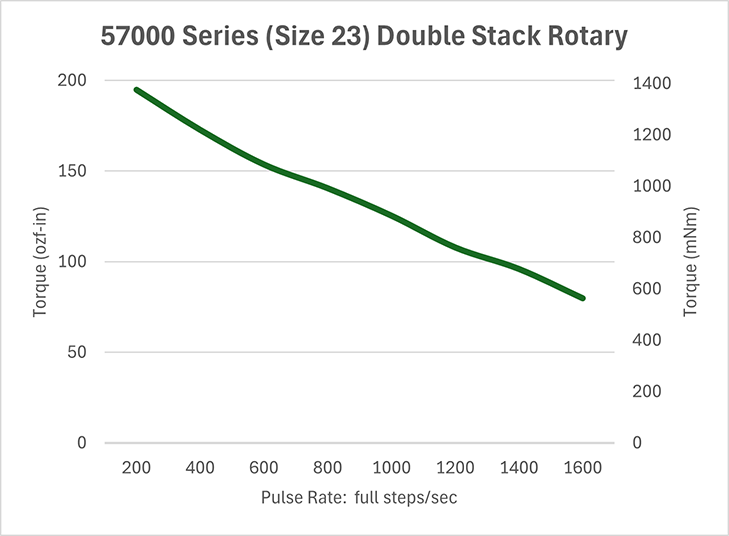

  • 性能曲线 +




    注意：  所有斩波驱动曲线都在5伏电机电压和75伏电源电压条件下创建。

    增加脉冲频率时，设定一个加速度可以推动更大负载或者达到更高的速度，可以提高电机的性能。  另外，设定减速度可以让电机停止时不会产生过冲。

    使用L/R驱动器可以减小峰值力和速度，使用单极性驱动器会进一步减少30％的力。

  • 产品品号选型向导 +


    57

    M

    4

    0

    -

    3.25

    -

    900

    系列

    样式

    极性

    步长

    电压

    后缀

    57=57000 (系列数字和电机机身的边长一样)

    M=1.8°步距角，双叠厚



    4=Bipolar
    (4 wire)

    0=旋转电机

    3.25=3.25 VDC
    05=5 VDC
    12=12VDC
    电压可客户化定制

    Example:
    900=标准电机
    XXX=客户化定制电机代码
