SRZ 03, 04, 06, 08

SRZ Screw Rail Linear Actuator
直线运动传统上需要两个单独的组件来分别处理负载和导向问题。而紧凑型Kerk® ScrewRail®将这两种功能结合在一个同轴部件中。ScrewRail无需在外部进行导轨与螺杆的对齐，简化了运动系统的设计、制造和组装过程。ScrewRail的同轴设计节省了80％的双轨系统占用空间，并且通常比单独购买等效组件的成本要低。 由于较低的部件成本和较少的工作量，从而节省了大量的金钱和时间。 它的另外一个好处是能够从单一的ScrewRail获得三维运动。

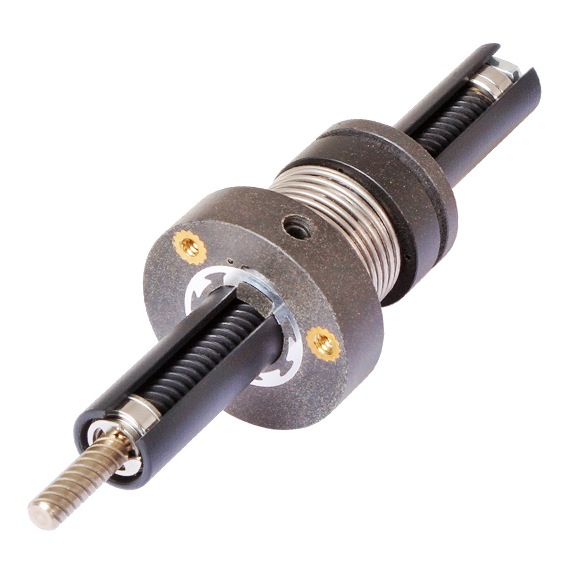

ScrewRail由精密轧制的螺杆组成，由密封轴承提供支撑，被安置在一个同心钢制导轨内，用于驱动一体式螺母/衬套。由于所有直线度要求都在ScrewRail的内部实现，因此ScrewRail对支撑和定位的要求比传统滑动组件要小得多。Kerkote® TFE涂层和自润滑螺母/衬套材料确保了较长的使用寿命，无需维护。

垂直安装时，ScrewRail可以同时升降和旋转（Z-θ运动）。 通过使用一个电机来驱动螺杆，另一个电机来旋转导轨，创建了一个紧凑的自支撑拾放机构。

螺母采用了我们独特的轴向收紧机构，可提供持续的自调节消隙补偿。

注意：还可提供右旋/左旋ScrewRail®组件。

  • 规格 +


    ScrewRail
    		 英制导程** 螺纹导程代码
    		 标称导轨直径 标称螺杆直径 最大阻力矩 寿命@1/4设计负载x10 6
    		 移动转矩导程 设计
    负载
    		 每单位长度的螺杆惯性 当量直径*
      英寸
    (mm)
    		英寸
    (mm)    		 英寸
    (mm)    		 盎司英寸
    (NM)    		 （非消隙）
    英寸
    (cm)    		 盎司英寸/磅
    (NM/Kg)    		 磅
    (Kg)    		 盎司英寸秒平方/英寸
    (KgM2/M)    		 英寸
    (mm)
    SRZ 03 0.050
    (1.27)    		 0050 3/8
    (10)    		 3/16
    (5)    		 2.0
    (0.014)    		 50至80
    (130至200)    		 0.5
    (0.007)    		 10
    (50)    		 0.1 x 10-5
    (0.4 x 10-6)    		 30
    (7.6)
    SRZ 03 0.100
    (2.54)    		 0100 3/8
    (10)    		 3/16
    (5)    		 2.5
    (0.018)    		 50至80
    (130至200)    		 1.0
    (0.016)    		 10
    (50)    		 0.1 x 10-5
    (0.4 x 10-6)    		 30
    (7.6)
    SRZ 03 0.250
    (6.35)    		 0250 3/8
    (10)    		 3/16
    (5)    		 3.0
    (0.020)    		 50至80
    (130至200)    		 1.25
    (0.019)    		 10
    (50)    		 0.1 x 10-5
    (0.4 x 10-6)    		 30
    (7.6)
    SRZ 03 0.375 (9.53) 0375 3/8
    (10)    		 3/16
    (5)    		 3.5
    (0.025)    		 50至80
    (130至200)    		 2.0
    (0.030)    		 10
    (50)    		 0.1 x 10-5
    (0.4 x 10-6)    		 30
    (7.6)
    SRZ 04 0.050 (1.27) 0050 1/2
    (13)    		 1/4
    (6)    		 3.0
    (0.020)    		 75至100
    (190至250)    		 0.5
    (0.007)    		 25
    (10)    		 0.3 x 10-5
    (1.3 x 10-6)    		 0.39
    (9.9)
    SRZ 04 0.250 (6.35) 0250 1/2
    (13)    		 1/4
    (6)    		 4.0
    (0.030)    		 75至100
    (190至250)    		 1.5
    (0.023)    		 25
    (10)    		 0.3 x 10-5
    (1.3 x 10-6)    		 0.39
    (9.9)
    SRZ 04 0.500 (12.7) 0500 1/2
    (13)    		 1/4
    (6)    		 5.0
    (0.040)    		 75至100
    (190至250)    		 2.5
    (0.039)    		 25
    (10)    		 0.3 x 10-5
    (1.3 x 10-6)    		 0.39
    (9.9)
    SRZ 04 1.000 (25.40) 1000 1/2
    (13)    		 1/4
    (6)    		 6.0
    (0.045)    		 75至100
    (190至250)    		 4.5
    (0.070)    		 25
    (10)    		 0.3 x 10-5
    (1.3 x 10-6)    		 0.39
    (9.9)
    SRZ 06 0.100 (2.54) 0100 3/4
    (19)    		 3/8
    (10)    		 6.0
    (0.045)    		 90至140
    (230至350)    		 1.0
    (0.016)    		 50
    (20)    		 1.5 x 10-5
    (6.5 x 10-6)    		 0.60
    (15.2)
    SRZ 06 0.200 (5.08) 0200 3/4
    (19)    		 3/8
    (10)    		 6.5
    (0.047)    		 90至140
    (230至350)    		 1.5
    (0.023)    		 50
    (20)    		 1.5 x 10-5
    (6.5 x 10-6)    		 0.60
    (15.2)
    SRZ 06 0.500 (12.70) 0500 3/4
    (19)    		 3/8
    (10)    		 7.0
    (0.050)    		 90至140
    (230至350)    		 2.5
    (0.039)    		 50
    (20)    		 1.5 x 10-5
    (6.5 x 10-6)    		 0.60
    (15.2)
    SRZ 06 1.000 (25.4) 1000 3/4
    (19)    		 3/8
    (10)    		 7.5
    (0.053)    		 90至140
    (230至350)    		 4.5
    (0.070)    		 50
    (20)    		 1.5 x 10-5
    (6.5 x 10-6)    		 0.60
    (15.2)
    SRZ 08 0.100 (2.54) 0100 1
    (25)    		 1/2
    (13)    		 8.0
    (0.057)    		 120至160
    (350至410)    		 1.0
    (0.016)    		 100 (45) 5.2 x 10-5
    (20.0 x 10-6)    		 0.81
    (20.5)
    SRZ 08 0.200 (5.08) 0200 1
    (25)    		 1/2
    (13)    		 8.5
    (0.060)    		 120至160
    (350至410)    		 1.5
    (0.023)    		 100 (45) 5.2 x 10-5
    (20.0 x 10-6)    		 0.81
    (20.5)
    SRZ 08 0.500 (12.70) 0500 1
    (25)    		 1/2
    (13)    		 9.0
    (0.064)    		 120至160
    (350至410)    		 2.5
    (0.039)    		 100 (45) 5.2 x 10-5
    (20.0 x 10-6)    		 0.81
    (20.5)
    SRZ 08 1.000 (25.40) 1000 1
    (25)    		 1/2
    (13)    		 9.5
    (0.067)    		 120至160
    (350至410)    		 4.5
    (0.070)    		 100 (45) 5.2 x 10-5
    (20.0 x 10-6)    		 0.81
    (20.5)
    *ScrewRail®刚度可采用经典梁挠度理论和给定直径的等效不锈钢梁进行建模。
    **可定制其他导程。

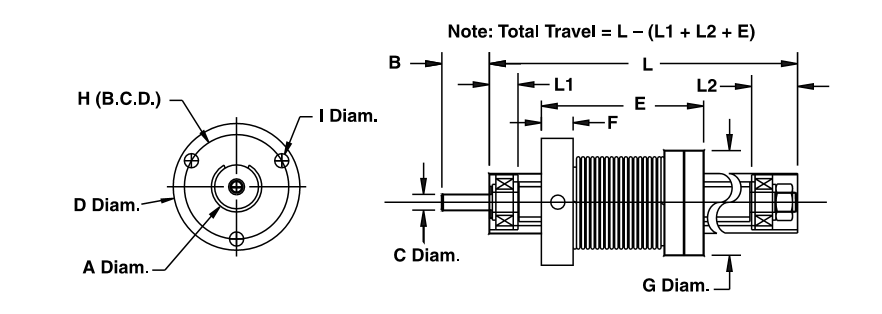

  • 尺寸图 +


    请注意：公制数字仅供参考。

    A
    直径    		 B C
    直径    		 D
    直径    		 E F G
    直径    		 H
    (B.C.D.)    		 I
    （黄铜插件）    		 L1 L2
    英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)
    SRZ 03 0.364/0.367 (9.24/9.32) 0.38 (9.56) 0.1245/0.1250 (3.16/3.18) 0.98 (24.9) 1.1 (27.94) 0.28 (7.2) 0.73 (18.5) 0.75 (19.05) #2-56 ( * ) 0.37 (9.4) 0.38 (9.66)
    SRZ 04 0.489/0.492 (12.42/12.5) 0.62 (15.75) 0.1870/0.1875 (4.75/4.76) 1.31 (33.3) 1.4 (36) 0.38 (9.5) 0.097 (24.7) 1.03 (26.2) #6-32 ( * ) 0.26 (6.6) 0.36 (9.1)
    SRZ 06 0.739/0.742 (18.77/18.85) 0.75 (19.05) 0.2490/0.2495 (6.33/6.34) 1.81 (46.0) 2.0 (51) 0.50 (12.7) 1.38 (35.1) 1.48 (37.6) #10-32 ( * ) 0.38 (9.7) 0.70 (17.8)
    SRZ 08 0.989/0.992 (25.12/25.2) 0.75 (19.05) 0.2490/0.2495 (6.33/6.34) 2.30 (58.4) 2.5 (64) 0.63 (15.9) 1.72 (43.7) 1.92 (48.8) #10-32 ( * ) 0.48 (12.2) 0.77 (19.6)
    *可应要求提供公制尺寸

  • 端部支撑件 +


    作为所有Kerk® ScrewRails的附加选件，标准端部支撑件为ScrewRail提供了安装便利，可实现简单、紧凑的安装。端部支撑件设计用于在导轨两端的外径上滑动，并从ScrewRail上的槽中“滑出”。 Kerkite®复合聚合物端部支撑件标配有三个六角螺母，用于固定在法兰上，以便组装。 端部支撑件还有一个黄铜螺纹插件和一个紧固到导轨外径的固定螺钉。

    通过使用端部支撑件，Kerk ScrewRail可以轻松地安装到组件上。但是，如果未使用端部支撑件，则建议将夹紧力集中在下图所示L3尺寸的每一端上。
    A
    直径    		 D F H
    直径    		 L3 L4 Q R S T
    （六角螺母）    		 U W直径
    （黄铜插件）    		 X Y
    英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)    		 英寸
    (mm)
    SRA 04 0.624/0.626
    (15.85/15.90)    		 1.35
    (34.3)    		 0.2
    (5.08)    		 0.15
    (3.81)    		 0.39
    (9.91)    		 0.720
    (18.29)    		 0.08
    (2.03)    		 0.06
    (1.52)    		 #6-32
    ( * )    		 1.03
    (26.2)    		 #8-32 0.47
    (12.0)    		 0.46
    (11.68)    		 0.5
    (12.70)
    SRA 06 0.749/0.751
    (19.03/19.08)    		 1.6
    (40.6)    		 0.25
    (6.35)    		 0.173
    (4.39)    		 0.603
    (15.32)    		 0.9
    (22.86)    		 0.1
    (2.54)    		 0.1
    (2.54)    		 #8-32
    ( * )    		 1.31
    (33.3)
    #10-32    		 0.6
    (15.3)    		 0.594
    (15.09)    		 0.645
    (16.38)
    SRA 08 0.999/1.001
    (25.38/25.43)    		 2.2
    (55.9)    		 0.375
    (9.53)    		 0.2
    (5.08)    		 0.92
    (23.37)    		 1.2
    (30.48)    		 0.125
    (3.18)    		 0.175
    (4.45)    		 #10-32
    ( * )    		 1.82
    (46.2)
    #10-32    		 0.82
    (20.9)    		 0.8
    (20.32)    		 0.82
    (20.83)
    *可应要求提供公制尺寸



    请注意：公制数字仅供参考。

  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持，该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

  • 产品品号选型向导 +




    示例：

    SRZ06K-A0100-XXX = ScrewRail®配有消隙螺母，标称导轨直径为3/4英寸（19.1mm），丝杠带Kerkote® TFE涂层，标准安装，0.1英寸（2.54 mm）螺纹导程，未增加其他特性。
    订单号必须按上图所示的顺序包含破折号（-）。
    ScrewRail End Support PN
