DCM8027 & DCM8054

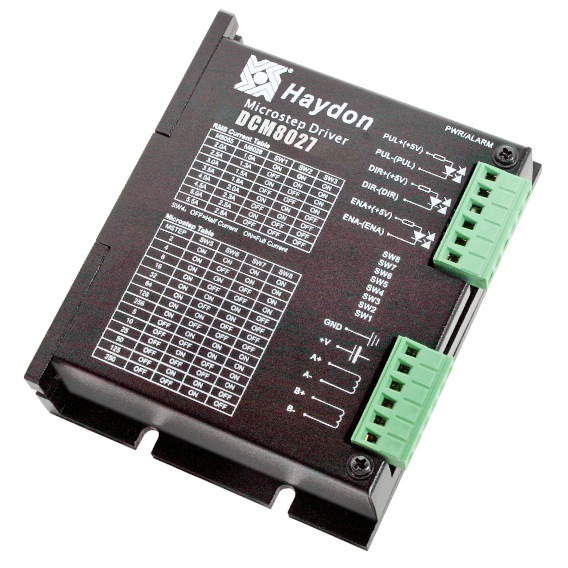

Haydon Kerk Stepper Motor Drive DCM8027-DCM8054
Haydon Kerk DCM8054/8027是以最新运动控制技术为基础采用先进DSP控制算法开发而出的一款全数字步进驱动器。它让系统达到了一个新的稳定水平, 提供最佳的扭矩和零位中程不稳定性。与传统的模拟驱动器相比,DCM8054/8027可以以更低的噪音、更低的发热量和更平稳的运动来驱动步进电机。这些特点使DCM8054/8027成为高性能应用的理想选择。

特点:
  • 使用简单的斩波器驱动器
  • 抗共振提供了最佳的扭矩和零位中程不稳定性
  • 开机时无“弹跳”的软启动
  • 14种可选的十进制和二进制分辨率
  • TTL兼容和光学隔离输入
  • 自动降低怠速电流
  • 高达80VDC输入电压(欧洲最高70 VDC)
  • 需要外部脉冲发生器

  • 规格 +


    零件号 DCM8027 DCM8054
    驱动器输入电压范围
    20至80V直流电 20至80V直流电
    最大驱动器电流/相位
    2.8 A rms 5.5 A rms
    步进模式
    14个可选
    电机绕组类型 双极性
    最大脉冲输入频率 20Khz
    最高温度 在散热器处测得70°C
    斩波频率 500Khz
    尺寸
    115 x 97 x 31 mm 115 x 97 x 48 mm

  • 尺寸图 +


    DCM8027
    DCM8054

  • 连接图 +


     电源和电机连接器
    引脚 名称 描述
    1 GND 电源接地(负极)
    2 V+ 电源输入+20至80 VDC
    3 A+ 电机A+相
    4 A- 电机A-相
    5 B+ 电机B+相
    6 B- 电机B-相
     输入连接器
    引脚编号 名称 描述
    1 PUL+ (+5V) 脉冲信号
    2 PUL- (PUL) 脉冲信号
    3 DIR+ (+5V) 方向信号
    4 DIR- (DIR) 方向信号
    5 ENA+ (+5V) 使能信号
    6 ENA- (ENA) 使能信号
  • 下载 +


    驱动器手册
