5/64英寸 (2mm)直径螺杆

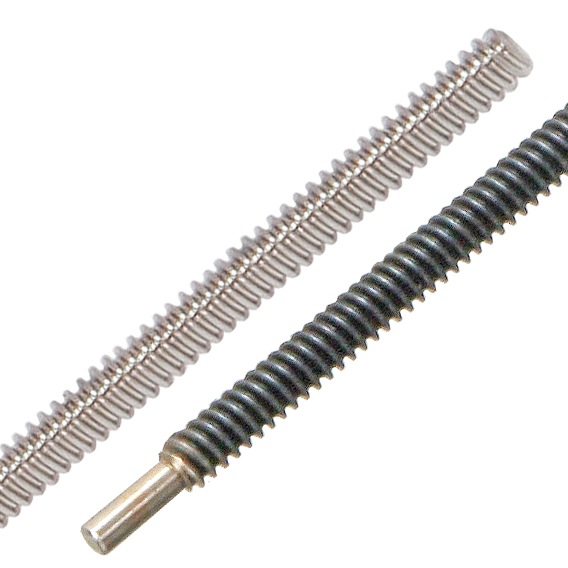

Kerk Micro Series Lead Screws
我们的螺杆轧制和螺母成型工艺将微型螺杆的精度推向了一个新水平。Kerk微型系列螺杆组件采用优质的303级不锈钢制成，具有出色的性能，使用寿命长，无需维护。高精度螺纹可提供精确的运动并减少噪音和振动。螺母由自润滑缩醛和kerkite高性能复合聚合物制成，这一卓越的产品系列是一次技术创新，开辟了一系列全新的设计。微型系列在不牺牲性能或可靠性的前提下缩小了产品尺寸，降低了功耗并减轻了重量。为满足许多市场日益增长的需求而开发。Haydon Kerk Motion Solutions在10多年来一直在定制的基础上为客户提供微型螺杆。现在，其作为标准产品，客户可以更快捷地获得更具成本效益的产品。微型系列螺杆既可作为独立组件使用，也可被集成到高性能的海顿直线步进电机中。

  • 规格 +


    5/64英寸（2毫米）直径螺杆，直径代码008
    导程 导程代码 左旋可用 外径（供参考） 根径（供参考） 效率％
    英寸 mm 英寸 mm 英寸 mm
    0.012 0.3 0012 0.079 2.01 0.068 1.73 24**
    0.016 0.4 0016 0.075 1.91 0.058 1.47 30**
    0.02 0.5 0020 0.077 1.96 0.057 1.45 36**
    0.039 1 0039 0.079 2.01 0.059 1.5 52**
    0.079 2 0079 0.077 1.96 0.057 1.45 66**
    **所列微型螺杆的效率是基于无涂层螺杆理论值。
    阴影区域已从其设计的英寸或毫米尺寸转换为等效的毫米或英寸尺寸。

  • 可配的螺母 +


    5/64英寸（2毫米）兼容的螺杆螺母
    特性 单位 ZBM BFW
    动态负载 磅（千克） 1.0
    (0.45)
    		 10
    (4.5)
    静摩擦
    阻力矩    		 盎司英寸
    牛米    		 0.5
    (0.0035)
    		 自由
    旋转

  • 润滑选项 +


    Haydon Kerk Motion Solutions™提供多种润滑选择。所有Kerk®螺杠螺母都包含自润滑聚合物。在高要求应用中，Kerkote®和Black Ice™ TFE涂层可提供无与伦比的性能。

    Kerkote® TFE涂层

    Kerkote TFE是一种软涂层和长期干性润滑剂，适用于较软的塑料，如有/无机械加固的乙缩醛和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移，实现对螺母/螺杆接口的润滑。润滑剂虽是固体，但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能，不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。

    Black Ice™ TFE涂层

    Black Ice TFE涂层具有许多Kerkote TFE涂层的优点，与之不同的是，它是一种硬涂层，在大多数环境中都有卓越的耐用性，几乎可用于所有类型的聚合物丝杆螺母。Black Ice TFE不是干性润滑剂，而是一种抗摩擦涂层，它可完全屏蔽被涂敷的金属表面特性。虽然它不适用于金属或玻璃纤维增强螺母，但Black Ice TFE可牢固地粘合到螺杆表面，并且能够承受来自污染、刚性系统摩擦、流体冲击和冲洗应用的磨损。

    可用润滑脂

    TFE涂层不需要使用额外的润滑剂。有些应用可能需要外部润滑。这些包括使用诸如玻璃增强塑料或金属等螺母材料的应用。Haydon Kerk Motion Solutions可提供适合这些应用的润滑脂。请联系我们的销售工程师，以帮助您选择满足您要求的最佳润滑剂。

  • 典型的端部加工 +


    Standard End Machine

  • 产品品号选型向导 +




    示例

     WDGABR-037-0125-XXXX = 组装：WDG系列螺母，三角法兰安装，Black Ice™TFE涂层，右旋螺纹，3/8英寸螺杆直径，0.125螺纹导程，无其他特殊要求。

    ZBXTKR-043-0250-XXXX = 组装：ZBX系列螺母，螺纹安装，Kerkote® TFE涂层，右旋螺纹，7/16英寸螺杆直径，0.250螺纹导程，无其他特殊要求。

    如果您有应用或订单方面的问题，请致电海顿科克螺杆组件技术顾问！
    注意：
    并非所有螺纹导程都适用于所有的螺杆直径。
    新螺母和导程会不断增加。联系Haydon Kerk Motion Solutions，咨询产品是否有售。
