G30A

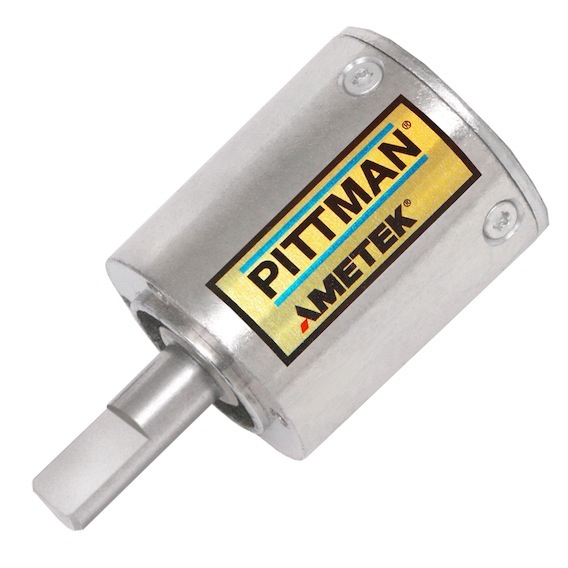

G30A_Pittman_Gearbox
G30A齿轮
G30A是一款30毫米的行星齿轮变速箱,适用于直流有刷和无刷伺服电机应用。G30A有最高的效率、最小的间隙以及更小的机械尺寸,还有圆形和方形安装端盖配置可供选择。

特点:
  • 烧结金属齿轮,高转矩容量
  • 烧结金属输出轴承

兼容电机:
DC026C
DC030B
DC030C
DC040B
EC033A
EC044A
ES030A

请注意: 变速箱配置为直接与PITTMAN电机集成。它们不单独出售。
  • 规格 +




    齿轮数据 单位 G30A
    4:1
    G30A
    6:1
    G30A
    16:1
    G30A
    24:1
    G30A
    36:1
    G30A
    64:1
    G30A
    96:1
    最大负载 牛米 2.47 2.47 3.53 3.53 3.53 6.5 6.5
    盎司英寸 350 350 500 500 500 920 920
    重量(质量) g 110.6 110.6 124.7 124.7 124.7 138.9 138.9
    盎司 3.9 3.9 4.4 4.4 4.4 4.9 4.9
    长度(LG mm 32.64 32.64 38.48 38.48 38.48 44.32 44.32
    英寸 1.285 1.285 1.515 1.515 1.515 1.745 1.745
    - 1 1 2 2 2 3 3
    比率 - 4/1 6/1 16/1 24/1 36/1 64/1 96/1
    效率 - 0.90 0.90 0.81 0.81 0.81 0.73 0.73
    轴旋转 - CW CW CW CW CW CW CW

    齿轮数据 单位 G30A
    144:1
    G30A
    216:1
    G30A
    256:1
    G30A
    384:1
    G30A
    576:1
    G30A
    864:1
    G30A
    1296:1
    最大负载 牛米 6.5 6.5 8.83 8.83 8.83 8.83 8.83
    盎司英寸 920 920 1250 1250 1250 1250 1250
    重量(质量) g 138.9 138.9 155.9 155.9 155.9 155.9 155.9
    盎司 4.9 4.9 5.5 5.5 5.5 5.5 5.5
    长度(LG mm 44.32 44.32 50.17 50.17 50.17 50.17 50.17
    英寸 1.745 1.745 1.975 1.975 1.975 1.975 1.975
    - 3 3 4 4 4 4 4
    比率 - 144/1 216/1 256/1 384/1 576/1 864/1 1296/1
    效率 - 0.73 0.73 0.66 0.66 0.66 0.66 0.66
    轴旋转 - CW CW CW CW CW CW CW


  • 尺寸图 +







    组合长度
    G30A齿轮电机
    电机 长度LGM mm
    平台 1 2 3 4
    DC026C-1 78.3 84.2 90.0 95.8
    DC026C-2 81.5 87.3 93.2 99.0
    DC026C-3 87.8 93.7 99.5 105.4
    组合长度
    G30A齿轮电机
    电机 长度LGM mm
    平台 1 2 3 4
    DC030B-1 85.2 91.1 96.9 102.7
    DC030B-2 88.4 94.2 100.1 105.9
    DC030B-3 94.7 100.6 106.4 112.3
    组合长度
    G30A齿轮电机
    电机 长度LGM mm
    平台 1 2 3 4
    DC030C-1 86.3 92.2 98.0 103.9
    DC030C-2 98.3 104.1 110.0 115.8
    DC030C-3 110.3 116.1 122.0 127.8
    组合长度
    G30A齿轮电机
    电机 长度LGM mm
    平台 1 2 3 4
    DC040B-1 79.1 84.9 90.8 96.6
    DC040B-2 88.6 94.4 100.3 106.1
    DC040B-3 93.7 99.5 105.4 111.2
    DC040B-4 101.3 107.1 113.0 118.8
    DC040B-5 110.2 116.0 121.9 127.7
    DC040B-6 117.8 123.6 129.5 135.3
    组合长度
    G30A齿轮电机
    电机 长度LGM mm
    平台 1 2 3 4
    EC033A-1 70.7 76.6 82.4 88.3
    EC033A-2 83.4 89.3 95.1 101.0
    EC033A-3 96.1 102.0 107.8 113.7
    组合长度
    G30A齿轮电机
    电机 长度LGM mm
    平台 1 2 3 4
    EC044A-1 84.9 90.8 96.6 102.5
    EC044A-2 97.6 103.5 109.3 115.2
    EC044A-3 110.3 116.2 122.0 127.9
    组合长度
    G30A齿轮电机
    电机 长度LGM mm
    平台 1 2 3 4
    ES030A-1 91.6 97.5 103.3 109.2
    ES030A-2 101.8 107.6 113.5 119.3

  • 下载 - 数据表 +


    变速箱数据表
    G30A变速箱数据表 pdf
