AmetekHaydonKerk

6700系列

Haydon_6700_Series_Environmentally_Sealed_Switch

6700系列环境型密封开关的额定值为100万个周期。6700专为高周期恶劣环境的应用而设计。随着航空航天和工业系统从手动控制和反馈到计算机控制机制的发展,人们对高周期限位开关的需求也越来越高。6700满足现代计算机控制系统的高生命周期要求。

6700在Haydon 6100系列开关成熟设计的基础上,对材料和工艺进行了改进,获得了可靠的100万次循环寿命。在新设计中,内部叶片材料厚度、回火和表面处理都得到了优化。金属外壳和操作销被永久性地粘接在弹性密封件上。这确保了环境密封完整性为1 x 10-6大气压立方厘米/秒。该开关配置可在毫安范围内工作。工作温度为-85°F至+ 300°F

可用组件
6700系列开关可用于各种执行器组件。典型的组件包括叶片执行器、滚轴叶片组件和柱塞执行器。Haydon Kerk Motion Solutions还可以提供定制组件以满足特定的操作要求。

  • 规格 +


    机械特性 - 6700系列环境型密封开关

    最大工作力

    10盎司 (2.8 N)

    最小释放力

    3盎司 (0.84 N)

    运动差分

    0.0005/0.005英寸 (0.0127/0.127 mm)

    重量

    少引线 - 0.02磅(0.57 g)

    超行程停止

    有0.007英寸可选 (0.1778 mm)


    电气特性 - 6700系列环境型密封开关

    电气额定值

    28VDC/115VAC, 400 Hz

    电阻

    120毫安

    绝缘耐压

    海平面1000V rms,持续1分钟或1250V rms,持续1秒,最大泄漏电流为0.5毫安。可提供满足1500V rms耐受电压,但会缩短寿命。


    环境特性 - 6700系列环境型密封开关

    温度范围

    -65°F至300°F(-54°C至204°C)连续

    冲击

    100g,持续6±1 ms

    振动

    10 - 2000 Hz 20g峰值

  • 尺寸图 +

    Haydon Environmentally Sealed Switch 6700 Series

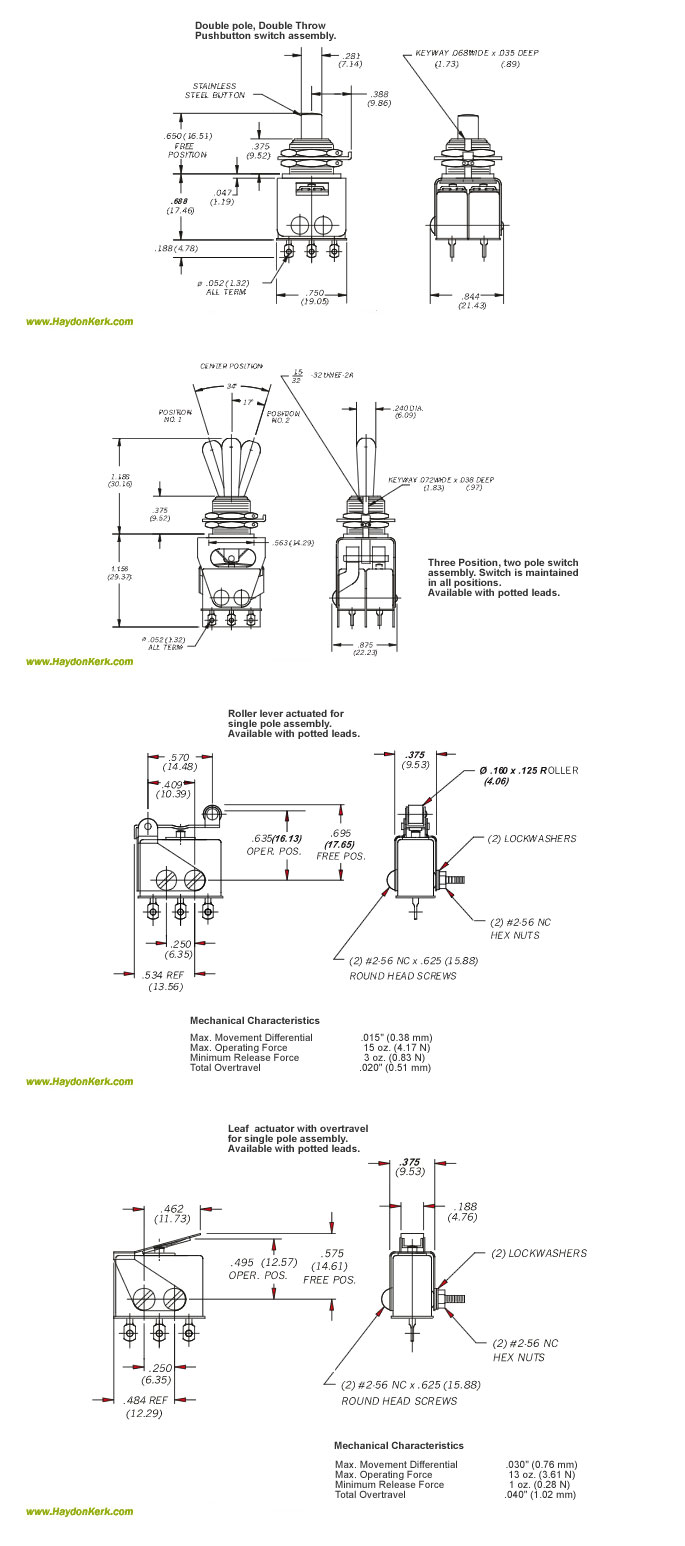

  • 典型组件 +

    Haydon Environmentally Sealed Switch 6700 Series
