RGS08

RGS08 Non-motorized Linear Rail
不带电机的RGS08直线导轨可配备驱动轴,其可与电机或机械变速箱连接。还可以定制导轨的行程长度、一个或两个滑块和涂层。联系应用工程师以获取所需的技术支持。
  • 规格 +


    导程 导程代码 典型的阻力矩 移动负载的转矩 设计负载 螺杆惯性
    导轨系列 英寸 (mm) 盎司英寸 (Nm) 盎司英寸/磅(NM/kg) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    RGS08K - A0100 - XXX 0.100 (2.54) 100 5.0 (0.04) 1.1 (0.018) 50 (22) 5.2 x 10-5 (20.0 x 10-6)
    RGS08K - A0200 - XXX 0.200 (5.08) 200 6.0 (0.04) 1.7 (0.027) 50 (22) 5.2 x 10-5 (20.0 x 10-6)
    RGS08K - A0500 - XXX 0.500 (12.70) 500 7.0 (0.05) 3.0 (0.047) 50 (22) 5.2 x 10-5 (20.0 x 10-6)
    RGS08K - A1000 - XXX 1.000 (25.40) 1000 8.0 (0.06) 6.0 (0.096) 50 (22) 5.2 x 10-5 (20.0 x 10-6)
  • 尺寸图 +


    RGS08 A B C D D1 E F G H I* K L1 L2
    (英寸) (0.80) (1.50) (0.25) (1.60) (1.60) (1.06) (2.70) (1.75) (1.00) 10-24 (1.30) (1.09) (0.77)
    mm 20.3 38.1 6.35 40.6 40.6 26.9 68.6 44.45 25.4 UNC 33 27.7 19.6
    RGS08 N P Q R S  T U V X Y Z1 Z2 Z3
    (英寸) (0.625) (1.25) (1.00) (1.04) (0.74) (0.30) (0.51) (1.47) (0.70) (0.22) (0.20) (0.33) (0.19)
    mm 15.88 31.75 25.4 26.4 18.8 7.6 12.9 37.3 17.8 5.59 5.1 8.4 4.8
    *有以下公制滑架孔尺寸可供选择:M3、M4、M5和M6

    推荐用于高达50磅(222牛)的水平载荷

  • 润滑 +


    Kerk RGS直线导轨在所有关键表面上都有Kerkote® TFE。

    所有移动表面都含有Kerkote® TFE涂层上的Kerkite®工程聚合物,为各种线性运动应用提供了强大而稳定的平台。

    Kerkote TFE是一种软涂层和长期干性润滑剂,适用于较软的塑料,如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移,实现对螺母/螺杆接口的润滑。润滑剂虽是固体,但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能,不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。
  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。
  • 仅限直线导轨 +


    Kerk RGS直线导轨为各种直线运动应用提供了一个强大、稳定的平台。RGS直线导轨的设计易于安装到平坦的表面或无拱状的两个跨度之间,还配备有方便易用的滑架。带Kerkote® TFE涂层的花键铝型材结合了低摩擦直线导向与扭转稳定性的优点。这种经过验证的材料组合确保了极长的使用寿命,无需调整、润滑或维护。RGS直线导轨的简单性使其既易于使用又具有实惠的价格。Kerk® RGS直线导轨是非常适合用螺杆驱动的直线导轨。

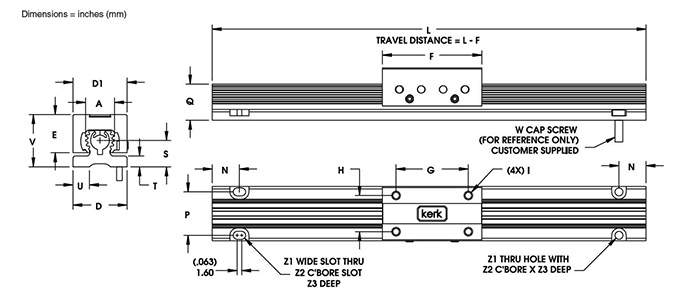

    RGS08 A D D1 E F G H I* N
    (英寸) (0.80) (1.60) (1.60) (1.06) (2.70) (1.75) (1.00) 10-24 (0.625)
    mm 20.3 40.6 40.6 26.9 68.6 44.45 25.4 UNC 15.88
    RGS08 P Q S T U V Z1 Z2 Z3
    (英寸) (1.25) (1.00) (0.74) (0.30) (0.51) (1.47) (0.20) (0.33) (0.19)
    mm 31.75 25.4 18.8 7.6 12.9 37.3 5.1 8.4 4.8
    *有以下公制滑架孔尺寸可供选择:M3、M4、M5和M6

    推荐用于高达50磅(222牛)的水平载荷

  • 产品品号选型向导 +




    示例:
    RGW10K-B0100-XXX = RGS®,用于安装传感器的宽框架型,适合100磅(445 N)负载,具有Kerkote® TFE涂层的丝杠,带Size 17号步进直电机安装座,0.1英寸(2.54 mm)丝杠导程,未增加其他特性。
    产品品号必须按上图所示的顺序并且包含破折号(-)。
