WGS06 Motorized Linear Rail
带电机的WGS06直线导轨可配备Size 17或23混合式步进电机,可产生高达156 N(35磅)的力。步进电机可配备集成的IDEA驱动器。联系应用工程师以获取所需的技术支持。


视频:
IDEA Drive 产品聚焦
IDEA驱动器简介
  • 规格 +


    导程 导程代码 设计负载 螺杆惯性
    导轨系列 电机系列 英寸 (mm) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    WGS06K - M0100 - XXX E43H4 0.100 (2.54) 100 35 (156) 1.5 x 10-5   (4.2 X 10-6)
    E43M4
    E57H4
    E57M4
    WGS06K - M0200 - XXX E43H4 0.200 (5.08) 200 35 (156) 1.5 x 10-5   (4.2 X 10-6)
    E43M4
    E57H4
    E57M4
    WGS06K - M0500 - XXX E43H4 0.500 (12.70) 500 35 (156) 1.5 x 10-5   (4.2 X 10-6)
    E43M4
    E57H4
    E57M4
    WGS06K - M1000 - XXX E43H4 1.000 (25.40) 1000 35 (156) 1.5 x 10-5   (4.2 X 10-6)
    E43M4
    E57H4
    E57M4

    Size 17:43毫米(1.7英寸)电机1.8度
    系列
    E43H4-V E43M4-V
    叠厚
    极性 单位 双极性 双极性
    步进角度 1.8° 1.8°
    绕组电压 VDC 2.33 5 12  2.33 5 12
    电流/相位 A rms 1.5 0.7 0.29 2.6 1.3 0.55
    电阻/相位 欧姆 (Ω) 1.56 7.2 41.5 0.9 3.8 21.9
    电感/相位 毫亨 1.9 8.7 54 1.33 8.21 45.1
    电源输入 7 10.4
    电机转子惯性 gcm2 37 78
    标准电机为B级,最高温度为130°C(F级为155°C)

    Size 23:57毫米(2.3英寸)电机1.8度
    系列
    E57H4-V E57M4-V
    叠厚
    极性 单位 双极性 双极性
    步进角度 1.8° 1.8°
    绕组电压 VDC 3.25 5 12 3.25 5 12
    电流/相位 A rms 2 1.3 0.54 3.85 2.5 1.0
    电阻/相位 欧姆 (Ω) 1.63 3.85 22.2  0.98 2.0 12
    电感/相位 毫亨 3.5 10.5 58 2.3 7.6 35
    电源输入 13 25
    电机转子惯性 gcm2 166 332
    标准电机为B级,最高温度为130°C(F级为155°C)

    WGS性能

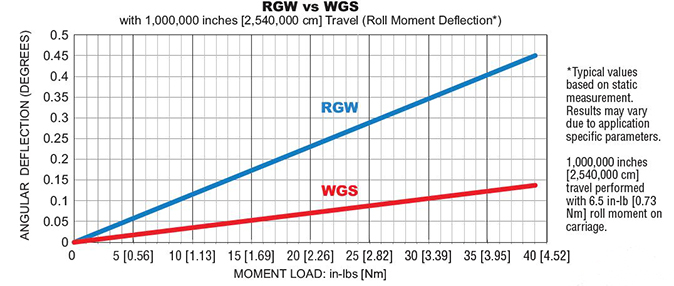

    WGS Linear Rail Performance

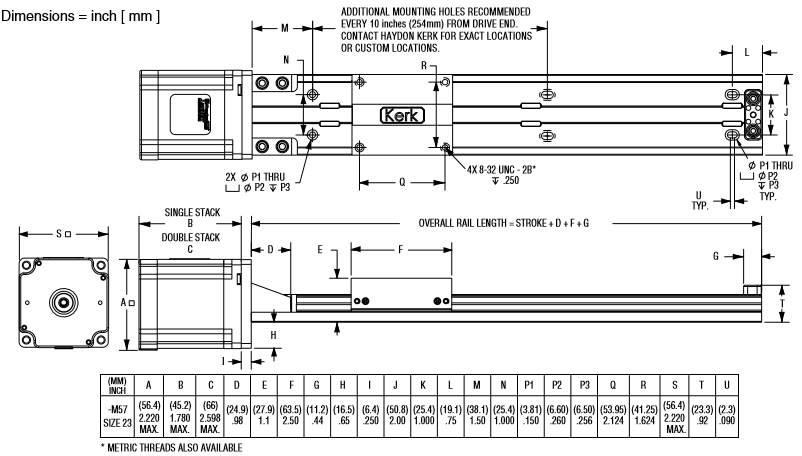

  • 尺寸图 +


    带Size 17,43000混合式电机的WGS06
    推荐用于最高156磅(35牛)的水平载荷




    带Size 23,57000混合式电机的WGS06
    推荐用于最高156磅(35牛)的水平载荷

  • 润滑 +


    Kerk WGS直线导轨在所有关键表面上都有Kerkote® TFE。WGS在薄型铝制导轨上采用滑动平面轴承,实现了在整个行程距离内的平稳运动。螺杆采用优质不锈钢精密制造而成。所有移动表面都包含Kerkote® TFE涂层上的Kerkite®高性能聚合物。

    Kerkote TFE是一种软涂层和长期干性润滑剂,适用于较软的塑料,如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移,实现对螺母/螺杆接口的润滑。润滑剂虽是固体,但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能,不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。
  • 集成驱动器 +

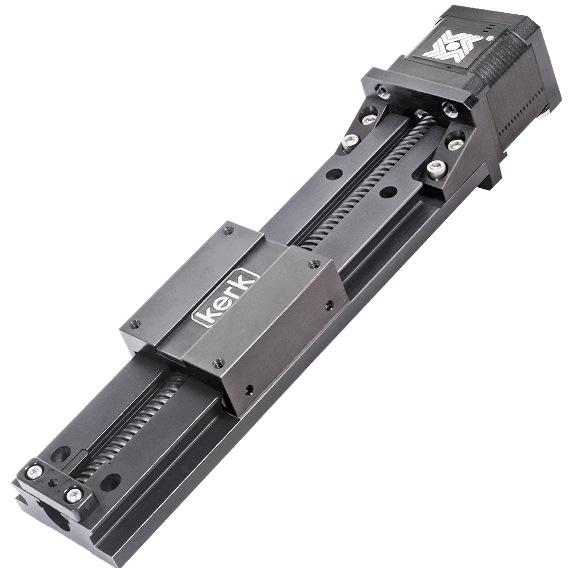

    带43000系列Size 17电机和IDEA驱动器的WGS06直线导轨

    如果选择43000系列Size 17电机,WGS06导轨可配备集成式IDEA驱动器。
    • 完全可编程
    • USB或RS-485通信
    • 细分能力 - 全步、1/2、1/4、1/8、1/16、1/32、1/64
    • 图形用户界面
    • 驱动器参数的自动填充
    • 可编程加速/减速和电流控制
    • 可提供标准导程
    • 可提供2.33 Vdc绕组。如需更高电压的绕组,请联系Haydon Kerk
    • 符合RoHS标准

    有关一般IDEA驱动器的功能和规格,请点击这里

    尺寸图:

    **缩略值
  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

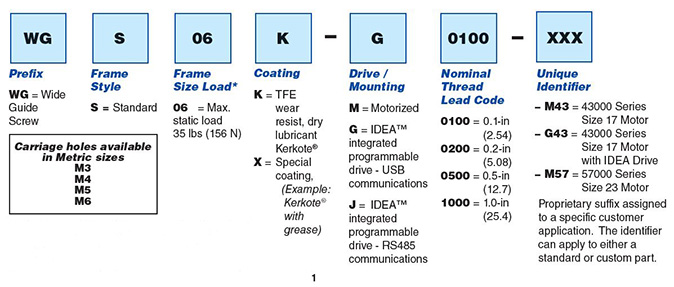

  • 产品品号选型向导 +
