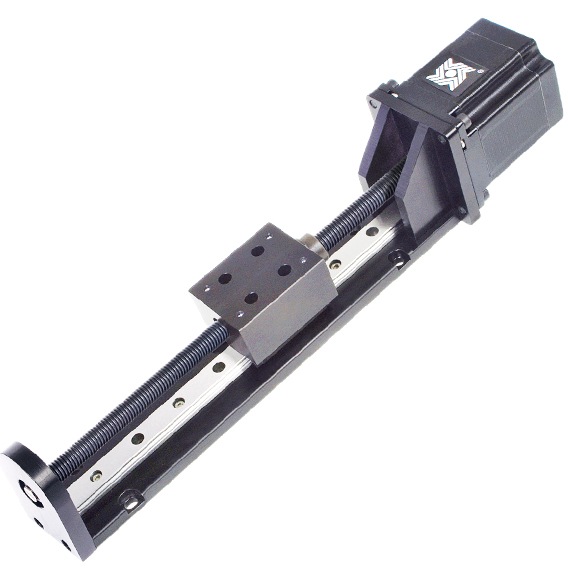

Motorized BGS08 Ball Guided Linear Rail System
Watch this quick video about the BGS Linear Rail System and how it combines many technologies into a single integrated linear motion platform.
带电机BGS08直线导轨可配备Size 23混合式步进电机,能够产生高达1000 N(225磅)的力。导轨还可以根据行程长度、电机类型、步进角、工作电压和编码器进行定制设计。联系应用工程师以获取所需的技术支持。

  • 规格 +


    导程 导程代码 设计负载 螺杆惯性
    导轨系列 电机系列 英寸 (mm) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    BGS08B - M0098 - XXX E57H4 0.098 (2.50) 0098 22 (100) 6.7 x 10 -5 (4.8 x 10 -4)
    E57M4
    BGS08B - M0100 - XXX E57H4 0.100 (2.54) 0100 22 (100) 5.9 x 10 -5 (4.4 x 10 -4)
    E57M4
    BGS08B - M0197 - XXX E57H4 0.197 (5.00) 0197 22 (100) 6.2 x 10 -5 (4.5 x 10 -4)
    E57M4
    BGS08B - M0200 - XXX E57H4 0.200 (5.08) 0200 22 (100) 6.0 x 10 -5 (4.3 x 10 -4)
    E57M4
    BGS08B - M0500 - XXX E57H4 0.500 (12.7) 0500 22 (100) 5.5 x 10 -5 (4.0 x 10 -4)
    E57M4
    BGS08B - M0630 - XXX E57H4 0.630 (16.0) 0630 22 (100) 6.5 x 10 -5 (4.6 x 10 -4)
    E57M4
    BGS08B - M1000 - XXX E57H4 1.000 (25.4) 1000 22 (100) 6.1 x 10 -5 (4.4 x 10 -4)
    E57M4

    Size 23:57毫米(2.3英寸)电机1.8度
    系列
    E57H4-V E57M4-V
    叠厚
    极性 单位 双极性 双极性
    步进角度 1.8° 1.8°
    绕组电压 VDC 3.25 5 12 3.25 5 12
    电流/相位 A rms 2 1.3 0.54 3.85 2.5 1.0
    电阻/相位 欧姆 (Ω) 1.63 3.85 22.2  0.98 2.0 12
    电感/相位 毫亨 3.5 10.5 58 2.3 7.6 35
    电源输入 13 25
    电机转子惯性 gcm2 166 332
    标准电机为B级,最高温度为130°C(F级为155°C)

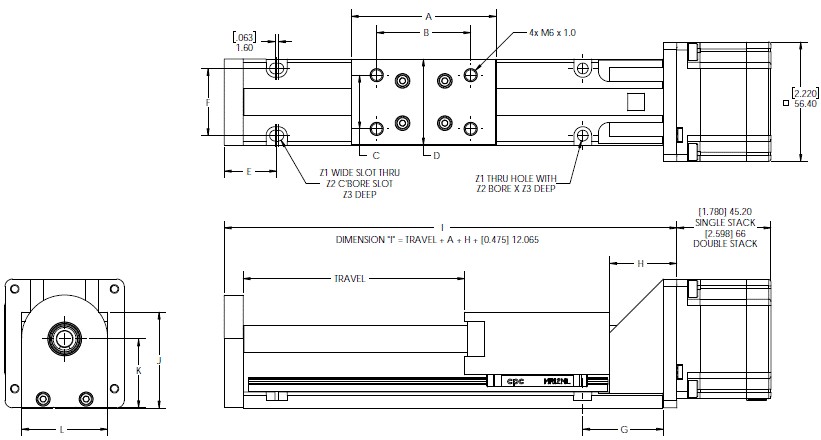

  • 尺寸图 +


    BGS08 A B C D E F G H
    (英寸) (2.70) (1.75) (1.00) (1.60) (0.975) (1.25) (1.50) (1.25)
    mm 68.6 44.5 25.4 40.6 24.8 31.8 38.1 31.8
    BGS08 I J K L Z1 Z2 Z3 0
    (英寸) (*) (1.79) (1.30) (1.60) (0.20) (0.33) (0.19) 0
    mm * 45.4 33 40.6 5.1 8.4 4.8 0

    带Size 23,57000混合式电机的BGS08

    推荐用于支撑最高225磅(1000N)的负载

    尺寸“I”是所需行程距离的函数

  • 润滑 +


    Kerk BGS直线导轨在所有关键表面上都有BlackIce® TFE。

    BGS直线导轨系统的核心部件是一个带精密303不锈钢丝杠的Haydon®混合线性执行器。螺杆驱动一个安装在精密不锈钢滚珠滑轨上的机加工铝质滑架,由此形成一个坚固、平稳运行的运动系统。螺杆上涂有BlackIce® TFE涂层,可提供永久性的耐磨干润滑。

    303不锈钢螺杆和导轨耐腐蚀,无磁性,且与许多苛刻工艺兼容。 BlackIce® TFE是一种免维护的硬质涂层,在各种环境中都有卓越的耐用性,几乎可用在所有类型的聚合物螺母上。Black Ice TFE涂层停留在螺杆上,可为螺母行进提供低摩擦的表面。Black Ice TFE不是干性润滑剂,而是一种抗摩擦涂层,它可完全屏蔽被涂敷的金属表面特性。虽然它不适用于金属或玻璃纤维增强螺母,但Black Ice TFE可牢固地粘合到螺杆表面,并且能够承受来自污染、刚性聚合物系统、流体冲击和冲洗应用的磨损。Black Ice TFE可用于强侵蚀性的环境条件,或任何需要低摩擦和永久性涂层的地方。
  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的机动BGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

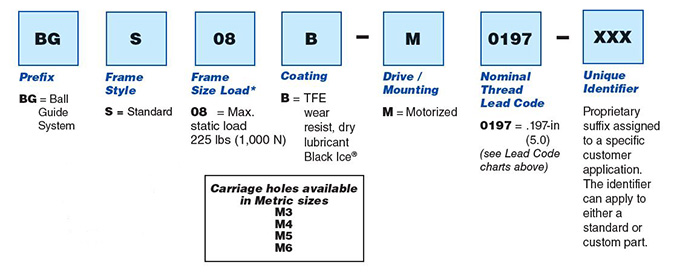

  • 产品品号选型向导 +


    BGS08 Linear Rail PN
    示例:

    BGS06B-M0100-XXX =BGS直线导轨, 最大135磅(600 N)负载,带Black Ice®TFE涂层的螺杆,采用43000步进电机,0.1英寸(2.54 mm)螺杆导程,无其他特殊要求。
    订单号必须按上图所示的顺序包含破折号(-)。
