RGS04

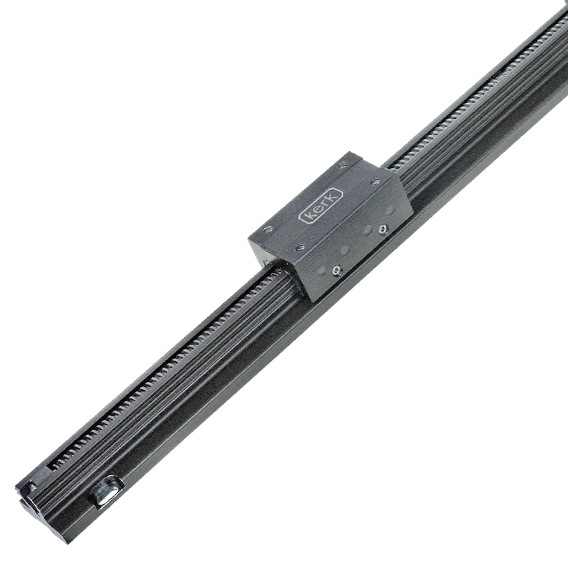

RGS04 Non-motorized Linear Rail
不带驱动电机的RGS04直线导轨可定制输出轴，其可与电机或机械变速箱连接。还可以定制导轨的行程长度、一个或两个滑块和涂层。联系应用工程师以获取所需的技术支持。

  • 规格 +


    导程 导程代码 典型的阻力矩 移动负载的转矩 设计负载 螺杆惯性
    导轨系列 英寸 (mm) 盎司英寸 (Nm) 盎司英寸/磅(NM/kg) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    RGS04K - A0100 - XXX 0.100 (2.54) 100 3.0 (0.02) 1.0 (0.016) 15 (7) 0.3 x 10-5 (6.5 x 10-6)
    RGS04K - A0200 - XXX 0.200 (5.08) 200 4.0 (0.03) 1.5 (0.023) 15 (7) 0.3 x 10-5 (6.5 x 10-6)
    RGS04K - A0500 - XXX 0.500 (12.70) 500 5.0 (0.04) 2.5 (0.039) 15 (7) 0.3 x 10-5 (6.5 x 10-6)
    RGS04K - A1000 - XXX 1.000 (25.40) 1000 6.0 (0.04) 4.5 (0.070) 15 (7) 0.3 x 10-5 (6.5 x 10-6)

  • 尺寸图 +


    RGS04 A B C D D1 E F G H I* K L1 L2
    （英寸） (0.40) (0.83) (0.125) (0.75) (0.75) (0.53) (1.38) (1.00) (0.50) 4-40 (0.60) (0.53) (0.47)
    mm 10.2 21.1 3.175 19.1 19.1 13.5 35.1 25.4 12.7 UNC 15 13.5 11.9
    RGS04 N P Q R S  T U V X Y Z1 Z2 Z3
    （英寸） (0.375) (0.60) (0.5) (0.52) (0.37) (0.15) (0.23)   (0.7) (0.38) (0.115) (0.11) (0.2)   (0.09)
    mm 9.525 15.24 12.7 13.2 9.4 3.8 5.8   18 9.7 2.92 2.8 5.1 2.3

  • 润滑 +


    Kerk RGS直线导轨在所有关键表面上都有Kerkote® TFE。

    所有移动表面都含有Kerkote® TFE涂层上的Kerkite®工程聚合物，为各种线性运动应用提供了强大而稳定的平台。

    Kerkote TFE是一种软涂层和长期干性润滑剂，适用于较软的塑料，如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移，实现对螺母/螺杆接口的润滑。润滑剂虽是固体，但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能，不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。

  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持，该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

  • 仅限直线导轨 +


    Kerk RGS直线导轨为各种直线运动应用提供了一个强大、稳定的平台。RGS直线导轨的设计易于安装到平坦的表面或无拱状的两个跨度之间，还配备有方便易用的滑架。带Kerkote® TFE涂层的花键铝型材结合了低摩擦直线导向与扭转稳定性的优点。这种经过验证的材料组合确保了极长的使用寿命，无需调整、润滑或维护。RGS直线导轨的简单性使其既易于使用又具有实惠的价格。Kerk® RGS直线导轨是非常适合用螺杆驱动的直线导轨。

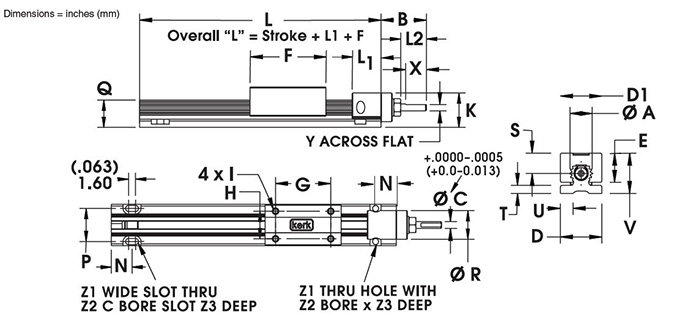

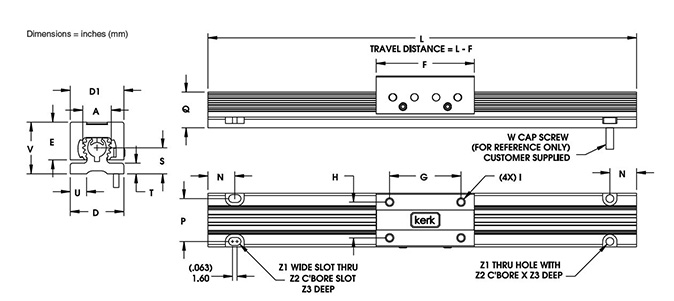

    RGS04 A D D1 E F G H I* N
    （英寸） (0.40) (0.75) (0.75) (0.53) (1.40) (1.00) (0.50) 4-40 (0.375)
    mm 10.2 19.1 19.1 13.5 35.6 25.4 12.7 UNC 9.525
    RGS04 P Q S T U V Z1 Z2 Z3
    （英寸） (0.60) (0.5) (0.37) (0.15) (0.23) (0.7) (0.11) (0.2) (0.09)
    mm 15.24 12.7 9.4 3.8 5.8 18 2.8 5.1 2.3

    *有以下公制滑架孔尺寸可供选择：M3、M4

  • 产品品号选型向导 +




    示例：
    RGW10K-B0100-XXX = RGS®，用于安装传感器的宽框架型，适合100磅（445 N）负载，具有Kerkote® TFE涂层的丝杠，带17号步进直列式电机安装座，0.1英寸（2.54 mm）丝杠导程，未增加其他特性。
    产品品号必须按上图所示的顺序并且包含破折号（-）。
