AmetekHaydonKerk

LRS04

LRS Motorized Linear Rail
带电机LRS04直线导轨可配备Size 17混合式步进电机,能够产生高达222 N(50磅)的力。步进电机可配备集成的IDEA驱动器。还可以定制导轨的行程长度、导程、螺杆涂层和螺母样式。联系应用工程师以获取所需的技术支持。


视频:
IDEA Drive 产品聚焦
IDEA驱动器简介
  • 规格 +


    导程 导程代码 设计负载 螺杆惯性
    导轨系列 电机系列 英寸 (mm) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    LRX04B - M0025 - XXX E43H4 0.025 (0.635) 0025 50 (222) 5.1 x 10 -5  (3.7 x10-5)
    E43M4
    LRX04B - M0031 - XXX E43H4 0.031 (0.794) 0031 50 (222) 4.4 x 10 -6 (3.2 x 10 -5)
    E43M4
    LRX04B - M0039 - XXX E43H4 0.039 (1.00) 0039 50 (222) 4.1 x 10 -6 (3.0 x 10 -5)
    E43M4
    LRX04B - M0050 - XXX E43H4 0.050 (1.27) 0050 50 (222) 4.2 x 10 -6 (3.0 x 10 -5)
    E43M4
    LRX04B - M0063 - XXX E43H4 0.063 (1.588) 0063 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)
    E43M4
    LRX04B - M0079 - XXX E43H4 0.079 (2.00) 0079 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)
    E43M4
    LRX04B - M0100 - XXX E43H4 0.100 (2.54) 0100 50 (222) 4.1 x 10 -6 (3.0 x 10 -5)
    E43M4
    LRX04B - M0125 - XXX E43H4 0.125 (3.175) 0125 50 (222) 4.1 x 10 -6 (3.0 x 10 -5)
    E43M4
    LRX04B - M0197 - XXX E43H4 0.197 (5.00) 0197 50 (222) 3.5 x 10 -6 (2.5 x 10 -5)
    E43M4
    LRX04B - M0250 - XXX E43H4 0.250 (6.35) 0250 50 (222) 3.4 x 10 -6 (2.4 x 10 -5)
    E43M4
    LRX04B - M0394 - XXX E43H4 0.394 (10.0) 0394 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)
    E43M4
    LRX04B - M0500 - XXX E43H4 0.500 (12.7) 0500 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)
    E43M4
    LRX04B - M0750 - XXX E43H4 0.750 (19.05) 0750 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)
    E43M4
    LRX04B - M1000 - XXX E43H4 1.000 (25.4) 1000 50 (222) 3.4 x 10 -6 (2.5 x 10 -5)
    E43M4

    Size 17:43毫米(1.7英寸)电机1.8度
    系列
    E43H4-V E43M4-V
    叠厚
    极性 单位 双极性 双极性
    步进角度 1.8° 1.8°
    绕组电压 VDC 2.33 5 12  2.33 5 12
    电流/相位 A rms 1.5 0.7 0.29 2.6 1.3 0.55
    电阻/相位 欧姆 (Ω) 1.56 7.2 41.5 0.9 3.8 21.9
    电感/相位 毫亨 1.9 8.7 54 1.33 8.21 45.1
    电源输入 7 10.4
    电机转子惯性 gcm2 37 78
    标准电机为B级,最高温度为130°C(F级为155°C)
  • 尺寸图 +


  • 润滑 +


    Kerk LRS直线导轨可选配Black Ice TFE涂层。

    螺杆由303不锈钢制成,可以配置可选的Black Ice TFE涂层,以实现持久润滑。LRS直线导轨系统标配有一个通用的丝杠螺母,但为了进行更精确的控制,系统可配置一个可选的Kerk CMP或WDG消隙螺母。

    303不锈钢螺杆和导轨耐腐蚀,无磁性,且与许多苛刻工艺兼容。

    BlackIce® TFE是一种免维护的硬质涂层,在各种环境中都有卓越的耐用性,几乎可用在所有类型的聚合物螺母上。Black Ice TFE涂层停留在螺杆上,可为螺母行进提供低摩擦的表面。Black Ice TFE不是干性润滑剂,而是一种抗摩擦涂层,它可完全屏蔽被涂敷的金属表面特性。虽然它不适用于金属或玻璃纤维增强螺母,但Black Ice TFE可牢固地粘合到螺杆表面,并且能够承受来自污染、刚性聚合物系统、流体冲击和冲洗应用的磨损。Black Ice TFE可用于强侵蚀性的环境条件,或任何需要低摩擦和永久性涂层的地方。
  • 集成驱动器 +


    带43000系列Size 17电机和IDEA驱动器的LRS04直线导轨

    如果选择43000系列Size 17双极电机,LRS04导轨可配备集成式IDEA驱动器。
    • 完全可编程
    • USB或RS-485通信
    • 细分能力 - 全步、1/2、1/4、1/8、1/16、1/32、1/64
    • 图形用户界面
    • 驱动器参数的自动填充
    • 可编程加速/减速和电流控制
    • 可提供标准导程
    • 可提供2.33 Vdc绕组。如需更高电压的绕组,请联系Haydon Kerk
    • 符合RoHS标准

    有关一般IDEA驱动器的功能和规格,请点击这里

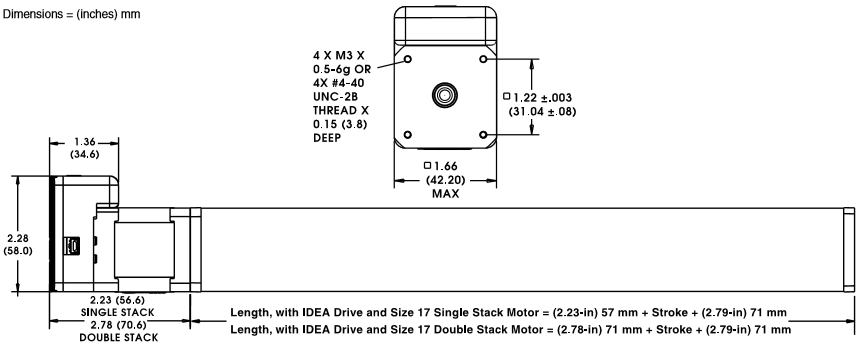

    尺寸图:

    **缩略值
  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。
  • 产品品号选型向导 +


    Linear Rail System PN Guide

    示例:

    LRW04B-M0025-XXX = 直线导轨系统,WDG消隙式螺母,标准直线导轨,TFE涂层螺杆,机动,0.025英寸(0.635)丝杠导程,无其他特性。
    订单号必须按上图所示的顺序包含破折号(-)。
