EGS04 扁平化高速高精密滚珠导轨

Motoroized BGS04 Ball Guided Linear Rail System

专为实验室自动设备和电子半导体设备而设计。这种扁平化结构的导轨运动了专利技术的螺杆支撑系统，该专利技术能在不降低螺杆转速的情况下延长行程，并配有滚珠导轨。EGS04直线导轨可配Size 11或17的混合步进电机。EGS04导轨也可与42mm无刷直流(BLDC)伺服电机配合使用，另外可加装E30D编码器，最高精度1000CPR。标准行程的导轨水平负载高达67 N(15磅)，加长行程的可用于更高的负载。导轨也可以定制行程长度，电机类型，步进角度，工作电压和编码器。请与应用程序工程师联系获得任何技术支持。

  • 扁平化结构
  • 高速运动
  • 高效可靠的负载支撑
下载 EGS Quick Reference Infographic

  • 规格 +


    EGS04 负载参数
    设计负载(mass)
    		 6.8kg  [15 lbs]
    轴向负载 133N  [30 lbf]
    Roll Moment*  3.1 N-m [27 lbf-in]
    Pitch Moment* 5.25 N-m [46 lbf-in]
    Yaw Moment* 3 N-m [26 lbf-in]
    重复精度 +/-25µm [0.001 in]
    * Moment 基于 0.25° 的参数

    Size 11: 28 mm (1.1 in) Motor 1.8 步距角
    系列 E28M4-V
    叠厚 Double
    极性 Units Bipolar
    步距角 degree 1.8°
    电压 VDC 2.1  5  12
    每相电流 A rms 1.9  0.75  0.35
    每相绕组 ohms (Ω) 1.1  6.7  34.8
    电感 mH 1.1  5.8  35.6
    功耗 Watts 7.5
    转子惯量 gcm2 13.5
    标准电机为B级，额定最高温度为130°C

    Size 17: 43 mm (1.7 in) Motor 1.8步距角
    系列
    		 E43H4-V E43M4-V
    叠厚
    		 Single Double
    极性 Units Bipolar Bipolar
    步距角 degree 1.8° 1.8°
    电压 VDC 2.33 5 12  2.33 5 12
    每相电流 A rms 1.5 0.7 0.29 2.6 1.3 0.55
    每相绕组 ohms (Ω) 1.56 7.2 41.5 0.9 3.8 21.9
    电感 mH 1.9 8.7 54 1.33 8.21 45.1
    功耗 Watts 7 10.4
    转子惯量 gcm2 37 78
    标准电机为B级，额定最高温度为130°C

    EC042B 电机参数
    最大端电压 VT 96 V
    最大速度 wMAX  9000 rpm
    连续扭矩 TCS  0.064 Nm / 9.0 oz-in
    峰值扭矩 Tpk  0.38 Nm / 54 oz-in
    库仑摩擦扭矩 Tf  0.0014 Nm / 0.20 oz-in
    粘性阻尼系数 D  3.4E-06 V/(rad/s) / 0.050 oz-in/krpm
    热时间常数 tth  5.1 min
    热阻 Rth  9.1 °C/W
    最高绕组温度  QMAX  105 °C
    转子惯量  Jr  1.4E-05 kg-m2 / 0.0021 oz-in-s2
    电机重量  Wm  340 g / 12 oz
    25°C 环境温度且无散热器的最高绕组温度下记录

  • 尺寸图 +


    Motorized EGS04 with Size 11 Hybrid Stepper Motor
    Recommended for load support up to 67 lbs (15 N)

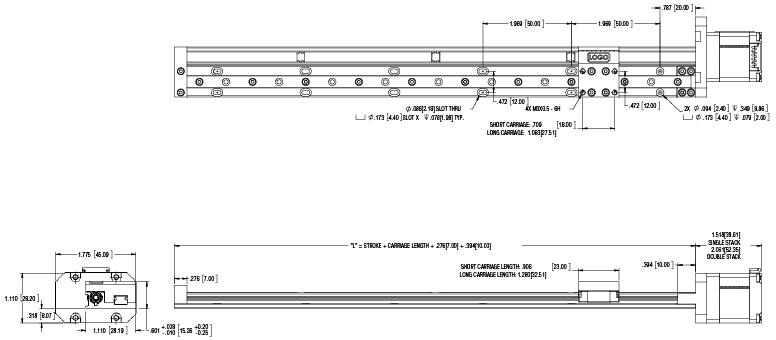

    Motorized EGS04 with Size 11 Hybrid Stepper Motor Dimensional Drawings



    Motorized EGS04 with Size 17 Hybrid Stepper Motor
    Recommended for load support up to 67 lbs (15 N)

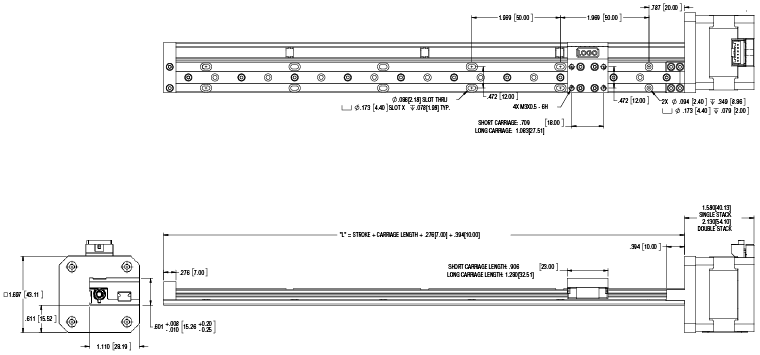

    Motorized EGS04 with Size 17 Hybrid Stepper Motor Dimensional Drawings




    Motorized EGS04 with EC042B BLDC Motor
    Recommended for load support up to 67 lbs (15 N)

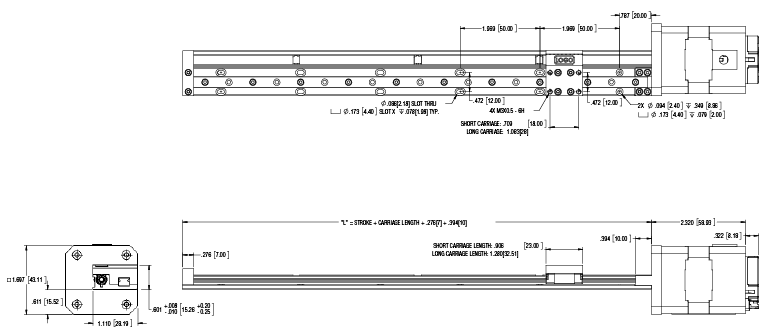

    Motorized EGS04 with EC042B BLDC Motor


  • 润滑 +


    EGS直线导轨表面可涂覆 Kerkote® TFE涂层

    EGS直线导轨采用精密303不锈钢螺杆。扁平化结构的导轨运动了专利技术的螺杆支撑系统，该专利技术能在不降低螺杆转速的情况下延长行程，并配有滚珠导轨。。螺杆涂有Kerkote TFE涂层，提供永久耐磨干润滑。

    303不锈钢螺杆和导轨耐腐蚀，无磁性，且与许多苛刻工艺兼容。 BlackIce® TFE是一种免维护的硬质涂层，在各种环境中都有卓越的耐用性，几乎可用在所有类型的聚合物螺母上。Black Ice TFE涂层停留在螺杆上，可为螺母行进提供低摩擦的表面。Black Ice TFE不是干性润滑剂，而是一种抗摩擦涂层，它可完全屏蔽被涂敷的金属表面特性。虽然它不适用于金属或玻璃纤维增强螺母，但Black Ice TFE可牢固地粘合到螺杆表面，并且能够承受来自污染、刚性聚合物系统、流体冲击和冲洗应用的磨损。Black Ice TFE可用于强侵蚀性的环境条件，或任何需要低摩擦和永久性涂层的地方。


  • 驱动器 +


    EGS04 带Size 17 IDEA 驱动

    如果选择43000系列Size 17电机，EGS04导轨可配备集成式IDEA驱动器。
    • 完全可编程
    • USB或RS-485通信
    • 细分能力 - 全步、1/2、1/4、1/8、1/16、1/32、1/64
    • 图形用户界面
    • 驱动器参数的自动填充
    • 可编程加速/减速和电流控制
    • 可提供标准导程
    • 可提供2.33 Vdc绕组。如需更高电压的绕组，请联系Haydon Kerk
    • 符合RoHS标准
    • EGS04推荐用于支撑高达63 N（15磅）的负载




  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的 EGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持，该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。


  • 产品品号选项向导 +


    EGS04品号选型编码
    EGS  04 K — M 0100 E  S A — Axx
    前缀  名义尺寸 涂层 *  驱动电机  导程代码 编码器/反馈 滑块 滑块安装孔  *  行程/特殊
    EGS = EGS 系列 04 = .25 in (6.35mm) 螺杆直径  K = Kerkote (standard)


    		M = 步进驱动电机
    		 0025 = 0.025" lead
    0039 = 1mm lead
    0050 = 0.050" lead
    0063 = 0.0625" lead
    0079 = 2mm lead
    0100 = 0.100" lead
    0118 = 3mm lead
    0200 = 0.200" lead
    0250 = 0.250" lead
    0394 = 10mm lead
    0500 = 0.500" lead
    0750 = 0.750" lead
    1000 = 1.00" lead



    		 E = 旋转编码器

    S =标准

    		  E = 英制

    Axx = 特殊标识符
    (e.g. A01)






     S = 无涂层
    		 X = No encoder












    L = 加长

    M = 公制




    M = 多个 (std or long)




     P = 驱动电机BLDC
     Q = 集成驱动, BLDC
    *NOTE: 破折号必须包含在品号中
