RGW06

RGW06 Motorized Linear Rail
带驱动电机RGW06直线导轨可配Size 17，43000或Size 23，57000混合式步进电机，可产生高达156 N（35磅）的力。步进电机可配备集成的IDEA驱动器。导轨有平行槽，可用于安装标志、传感器支架或其他附加组件。联系应用工程师以获取所需的技术支持。

视频：
IDEA Drive 产品聚焦
IDEA驱动器简介

  • 规格 +


    导程 导程代码 设计负载 螺杆惯性
    导轨系列 电机系列 英寸 (mm) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    RGW06K - M0100 - XXX E43H4 0.100 (2.54) 100 35 (16) 1.5 x 10-5 (4.2 x 10-6)
    E43M4
    E57H4
    E57M4
    RGW06K - M0200 - XXX E43H4 0.200 (5.08) 200 35 (16) 1.5 x 10-5 (4.2 x 10-6)
    E43M4
    E57H4
    E57M4
    RGW06K - M0500 - XXX E43H4 0.500 (12.70) 500 35 (16) 1.5 x 10-5 (4.2 x 10-6)
    E43M4
    E57H4
    E57M4
    RGW06K - M1000 - XXX E43H4 1.000 (25.40) 1000 35 (16) 1.5 x 10-5 (4.2 x 10-6)
    E43M4
    E57H4
    E57M4

    Size 17：43毫米（1.7英寸）电机1.8度
    系列
    		 E43H4-V E43M4-V
    叠厚
    		 单 双
    极性 单位 双极性 双极性
    步进角度 度 1.8° 1.8°
    绕组电压 VDC 2.33 5 12  2.33 5 12
    电流/相位 A rms 1.5 0.7 0.29 2.6 1.3 0.55
    电阻/相位 欧姆 (Ω) 1.56 7.2 41.5 0.9 3.8 21.9
    电感/相位 毫亨 1.9 8.7 54 1.33 8.21 45.1
    电源输入 瓦 7 10.4
    电机转子惯性 gcm2 37 78
    标准电机为B级，最高温度为130°C（F级为155°C）

    Size 23：57毫米（2.3英寸）电机1.8度
    系列
    		 E57H4-V E57M4-V
    叠厚
    		 单 双
    极性 单位 双极性 双极性
    步进角度 度 1.8° 1.8°
    绕组电压 VDC 3.25 5 12 3.25 5 12
    电流/相位 A rms 2 1.3 0.54 3.85 2.5 1.0
    电阻/相位 欧姆 (Ω) 1.63 3.85 22.2  0.98 2.0 12
    电感/相位 毫亨 3.5 10.5 58 2.3 7.6 35
    电源输入 瓦 13 25
    电机转子惯性 gcm2 166 332
    标准电机为B级，最高温度为130°C（F级为155°C）

  • 尺寸图 +


    RGW06 A D D1 F G H I* L1 N
    （英寸） (0.60) (2.00) (1.13) (2.00) (1.50) (0.75) 6-32 (1.00) (0.50)
    mm 15.2 50.8 28.7 50.8 38.1 19 UNC 25.4 12.7
    RGW06 P Q S T U V Z1 Z2 Z3
    （英寸） (1.46) (1.04) (0.83) (0.51) (0.63) (1.39) (0.14) (0.25) (0.14)
    mm 37.1 26.4 21.1 13.0 16 35.3 3.6 6.3 3.6
    *滑架也有公制螺纹。

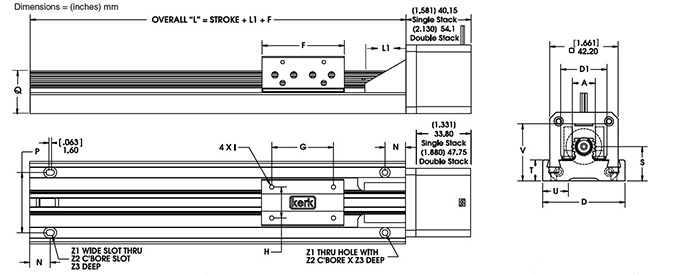

    带Size 17混合式步进电机的RGW06
    推荐用于最高35磅（156N）的水平载荷

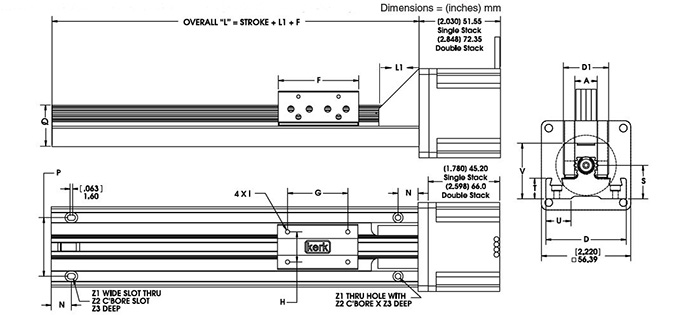

    带Size 23混合式步进电机的RGW06
    推荐用于高达35磅（156牛）的水平载荷

  • 润滑 +


    Kerk RGW直线导轨在所有关键表面上都有Kerkote® TFE。

    所有移动表面都含有Kerkote® TFE涂层上的Kerkite®工程聚合物，为各种线性运动应用提供了强大而稳定的平台。

    Kerkote TFE是一种软涂层和长期干性润滑剂，适用于较软的塑料，如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移，实现对螺母/螺杆接口的润滑。润滑剂虽是固体，但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能，不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。

  • 传感器安装套件 +


  • 集成驱动器 +

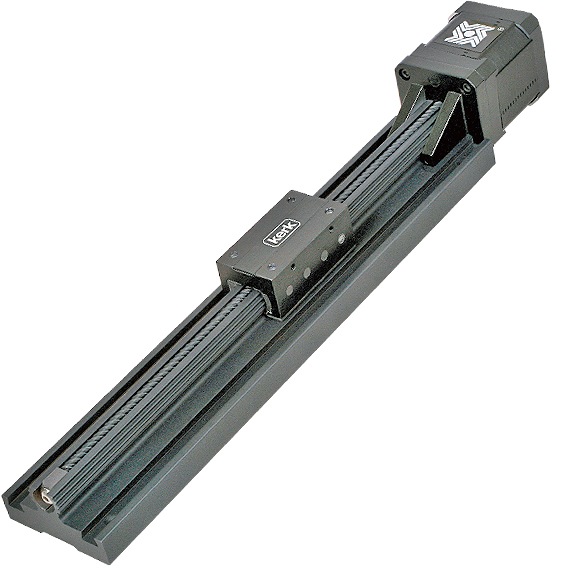

    带43000系列Size 17电机和IDEA驱动器的RGW06直线导轨

    如果选择43000系列Size 17电机，RGW06导轨可配备集成式IDEA驱动器。
    • 完全可编程
    • USB或RS-485通信
    • 细分能力 - 全步、1/2、1/4、1/8、1/16、1/32、1/64
    • 图形用户界面
    • 驱动器参数的自动填充
    • 可编程加速/减速和电流控制
    • 可提供标准导程
    • 可提供2.33 Vdc绕组。如需更高电压的绕组，请联系Haydon Kerk
    • 符合RoHS标准

    有关一般IDEA驱动器的功能和规格，请点击这里。

    RGW06 A D D1 F G H I* L1 N
    （英寸） (0.60) (2.00) (1.13) (2.00) (1.50) (0.75) 6-32 (1.00) (0.50)
    mm 15.2 50.8 28.7 50.8 38.1 19 UNC 25.4 12.7
    RGW06 P Q S T U V Z1 Z2 Z3
    （英寸） (1.46) (1.04) (0.83) (0.51) (0.63) (1.39) (0.14) (0.25) (0.14)
    mm 37.1 26.4 21.1 13.0 16 35.3 3.6 6.3 3.6
    *滑架也有公制螺纹。

    尺寸图：

  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持，该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。

  • 产品品号选型向导 +




    示例：
    RGW06K-M0100-XXX =RGS®，用于安装传感器的宽框架型，适合35磅（156 N）负载，具有Kerkote® TFE涂层的螺杆，采用17号步进电机，0.1英寸（2.54毫米）螺杆导程，未增加其他特性。 产品品号必须按上图所示的顺序并且包含破折号（-）。
