AC同步 - 旋转

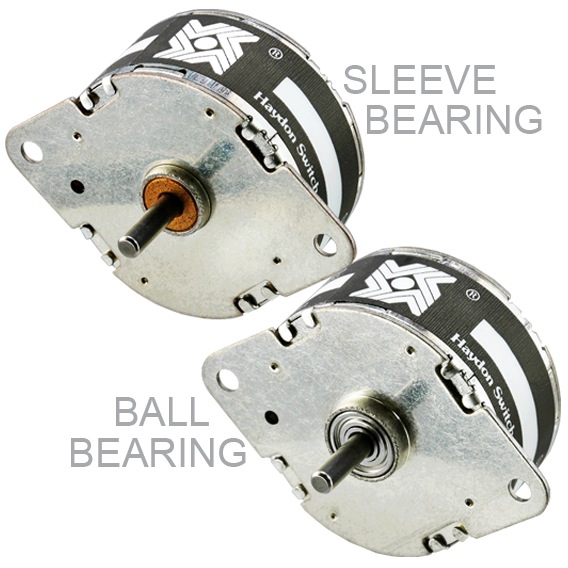

36000 Series Haydon Rotary Can Stack Stepper Motor
步进电机也可以在AC(交流电)上运行。  但是,一个相必须通过适当的电容器进行供电。  在这种情况下,电机仅限于一个同步速度。  例如,如果提供60赫兹,则有120次电源反转或改变。  由电容器供电的相位在偏移时间序列处也会产生相同数量的改变。  电机真正以每秒240步的速度通电。
  • 规格 +


      转速
    (RPM) @
     转矩     电容器 @
      线圈电阻
    (欧姆)
    电机品号
    60 Hz
    50 Hz
    (盎司英寸) (牛厘米) 安培
    60 Hz
    50 Hz
    连接

     主绕组
    固定轴式绕组
    Z20540-24-700
    600 500 0.5 0.4 2.5 0.15 12.5 12.5 2 300 75
    A26440-24 300 250 0.9 0.6 3.4 0.20 15.0 15.0 2 214 54
    A265540-24 600 500 0.9 0.6 3.4 0.20 15.0 20.0 2 214 54
    Z26440-24-700 300 250 1.2 0.8 3.4 0.19 15.0 15.0 2 214 54
    Z26540-24-700 600 500 1.5 1.1 3.4 0.19 15.0 15.0 2 214 54
    A36240-24 150 125 2.5 1.8 4.6 0.23 20.0 20.0 2 160 40
    A36440-24 300 250 2.6 1.8 4.6 0.23 20.0 20.0 2 160 40
    A36540-24 600 500 1.3 0.9 4.6 0.23 20.0 20.0 2 160 40
    A46440-24 300 250 8.5 6.0 10.0 0.38 20.0 20.0 1 29 29
    A46540-24 600 500 6.5 4.6 10.0 0.38 20.0 25.0 1 58 58
    A36240-120 150 125 2.5 1.8 4.6 0.05 0.8 0.8 2 4000 1000
    A36440-120 300 250 2.6 1.8 4.6 0.05 0.8 0.8 2 4000 1000
    A36540-120 600 500 1.3 0.9 4.6 0.05 0.8 0.8 2 4000 1000
    A46440-120 300 250 8.5 6.0 10.0 0.08 0.8 0.8 1 725 725
    A46540-120 600 500 6.5 4.6 10.0 0.08 0.8 1.0 1 1450 1450




  • 接线图 +

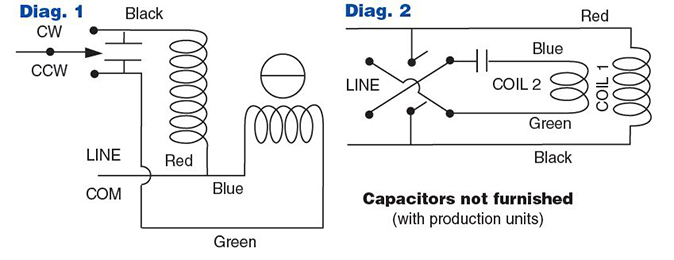

    AC Synchronous Rotary Wiring
  • 产品品号选型向导 +



    AC Synchronous Rotary PN
