交流同步电机

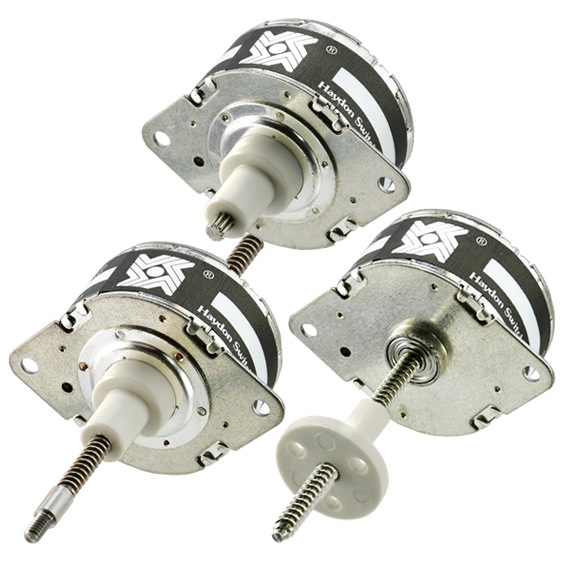

36000 Series Can-Stack Stepper Motor Linear Actuator
步进电机也可以在AC(交流电)上运行。但是,一个相必须通过适当的电容器进行供电。在这种情况下,电机仅限于一个同步速度。例如,如果提供60赫兹,则有120次电源反转或改变。由电容器供电的相位在偏移时间序列处也会产生相同数量的改变。电机真正以每秒240步的速度通电
  • 规格 +


      线性速度
    @ 60 Hz
    直线速度
    @ 50 Hz
    最大
    电机品号
    (英寸/秒)
    (厘米/秒) (英寸/秒)
    (厘米/秒) (磅)
    (牛顿)
    Z20541-24-700
    0.24 0.610 0.20 0.508 5.5 24
    Z20542-24-700
    0.48 1.219 0.40 1.016 3.0 13
    Z20544-24-700
    0.96 2.438
    0.80 2.032 1.8 8
    A26443-24 0.12 0.305 0.10 0.254 7.4 33
    A26441-24 0.24 0.610 0.20 0.508 4.4 20
    A26542-24 0.48 1.219 0.40 1.016 3.5 16
    A26544-24 0.96 2.438 0.80 2.032 2.0 9
    Z26443-24-700 0.12 0.305 0.10 0.254 13.0 58
    Z26441-24-700 0.24 0.610 0.20 0.508 8.3 37
    Z26542-24-700 0.48 1.219 0.40 1.016 6.6 29
    Z26544-24-700 0.96 2.438 0.80 2.032 3.3 15
    A36443-24 **
    0.12 0.305 0.10 0.254 16.0 71
    A36441-24 **
    0.24 0.610 0.20 0.508 12.0 53
    A36442-24 **
    0.48 1.219 0.40 1.016 6.0 27
    A36544-24 **
    0.96 2.438 0.80 2.032 3.0 13
    A46443-24 **
    0.12 0.305 0.10 0.254 43 191
    A46441-24 **
    0.24 0.610 0.20 0.508 34 151
    A46442-24 **
    0.48 1.219 0.40 1.016 20 89
    A46544-24 **
    0.96 2.438 0.80 2.032 11 49
    A46548-24 **
    1.92 4.877 1.60 4.064 5.4 24
    A4654G-24 **
    3.84 9.754 3.20 8.128 2.7 12

    **可选择24伏或120伏的电机(用120替代24)

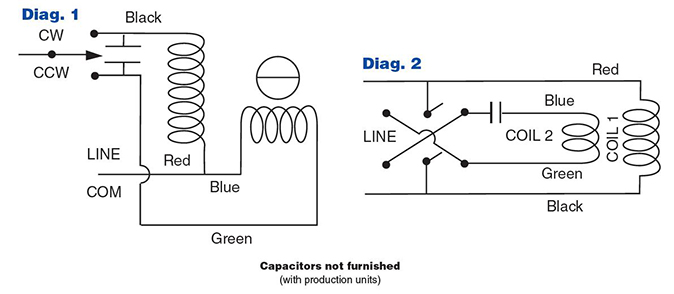

  • 接线图 +



    AC Synchronous Can Stack Linear Capacitor

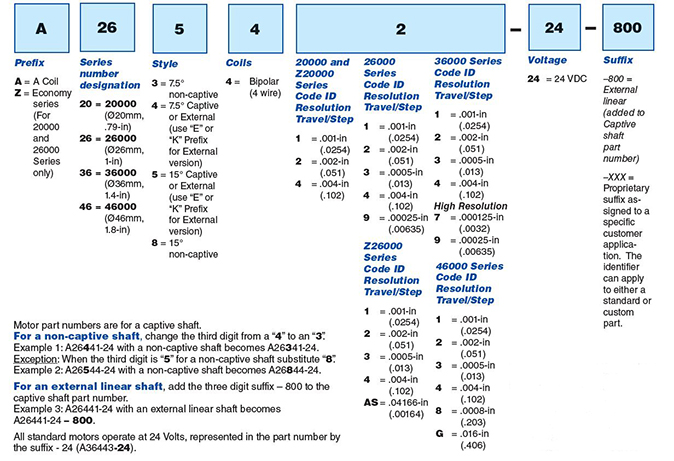

  • 产品品号选型向导 +



    AC Canstack PN
