交流同步电机

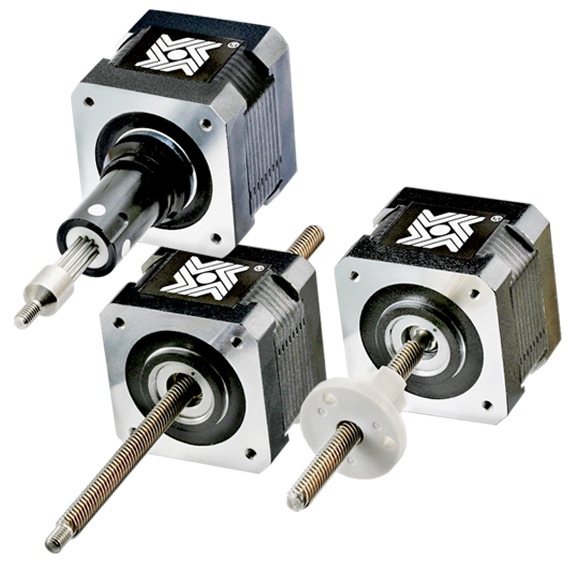

Size 17 Stepper Motor Linear Actuator
步进电机也可以在AC(交流电)上运行。但是,一个相必须通过适当的电容器进行供电。在这种情况下,电机仅限于一个同步速度。  例如,如果提供60赫兹,则有120次电源反转或改变。由电容器供电的相位在偏移时间序列处也会产生相同数量的改变。电机真正以每秒240步的速度通电。
  • 规格 +


    系列
    尺寸 安培 电容器
    (Mfd)
    @ 60 Hz
    电容器
    (Mfd)
    @ 50 Hz
    线圈电阻
    (欧姆)
    连接


              主绕组
    固定轴式绕组

    35000
    14 5.7 0.21 15 15 300 300 3
    43000
    17
    6.5 0.27 15 15 104 104 3
    57000 23 13.0 0.60 30 40 35 35 3
    87000* 34 30.0 2.00 200 200 2.3 2.3 4

    **12欧姆、100瓦电阻串联


  • 接线图 +

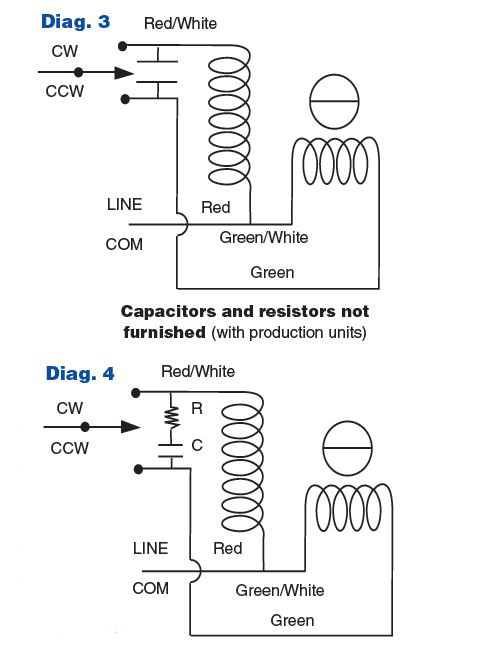

    Wiring Diagram AC Synchronous Linear Actuator
  • 产品品号选型向导 +

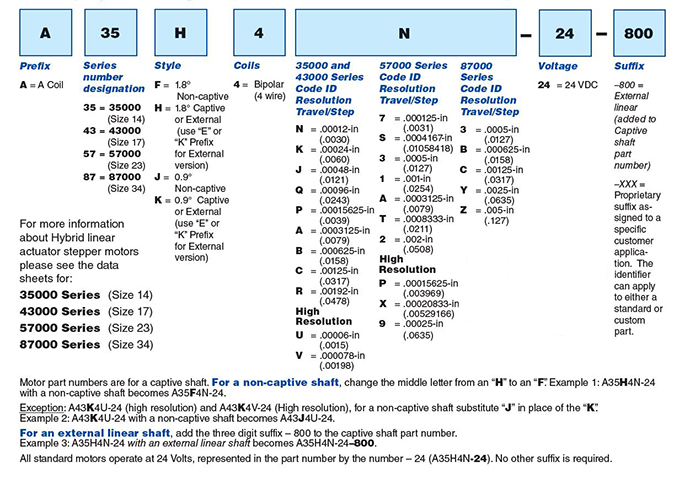

    AC Synchronous Linear Actuator Hybrid PN
