RGS08 Motorized Linear Rail
带电机的RGS08直线导轨可配备Size 23,57000混合式步进电机,能够产生高达222 N(50磅)的力。还可以定制导轨的行程长度、一个或两个滑块和涂层。联系应用工程师以获取所需的技术支持。
  • 规格 +


    导程 导程代码 设计负载 螺杆惯性
    导轨系列 电机系列 英寸 (mm) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    RGS08K - M0100 - XXX E57H4 0.100 (2.54) 100 50 (22) 5.2 x 10-5 (20.0 x 10-6)
    E57M4
    RGS08K - M0200 - XXX E57H4 0.200 (5.08) 200 50 (22) 5.2 x 10-5 (20.0 x 10-6)
    E57M4
    RGS08K - M0500 - XXX E57H4 0.500 (12.70) 500 50 (22) 5.2 x 10-5 (20.0 x 10-6)
    E57M4
    RGS08K - M1000 - XXX E57H4 1.000 (25.40) 1000 50 (22) 5.2 x 10-5 (20.0 x 10-6)
    E57M4

    Size 23:57毫米(2.3英寸)电机1.8度
    系列
    E57H4-V E57M4-V
    叠厚
    极性 单位 双极性 双极性
    步进角度 1.8° 1.8°
    绕组电压 VDC 3.25 5 12 3.25 5 12
    电流/相位 A rms 2 1.3 0.54 3.85 2.5 1.0
    电阻/相位 欧姆 (Ω) 1.63 3.85 22.2  0.98 2.0 12
    电感/相位 毫亨 3.5 10.5 58 2.3 7.6 35
    电源输入 13 25
    电机转子惯性 gcm2 166 332
    标准电机为B级,最高温度为130°C(F级为155°C)

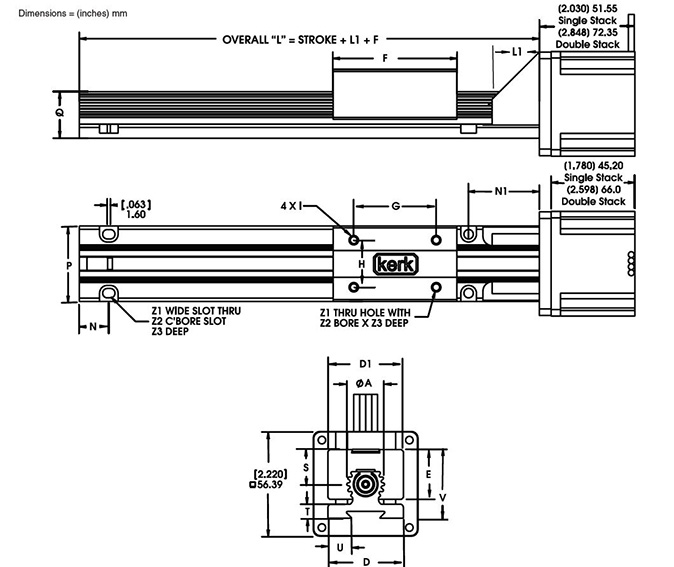

  • 尺寸图 +


    RGS08 A D D1 E F G H I* L1 N
    (英寸) (0.80) (1.60) (1.60) (1.06) (2.70) (1.75) (1.00) 10-24 (1.00) (0.625)
    mm 20.3 40.6 40.6 26.9 68.6 44.5 25.4 UNC 25.4 15.9
    RGS08 N1 P Q S T U V Z1 Z2 Z3
    (英寸) (1.50) (1.25) (1.0) (0.74) (0.30) (0.51) (1.47) (0.20) (0.33) (0.19)
    mm 38.1 15.9 25.4 18.8 7.6 12.9 37.3 5.1 8.4 4.8
    *滑架也有公制螺纹。

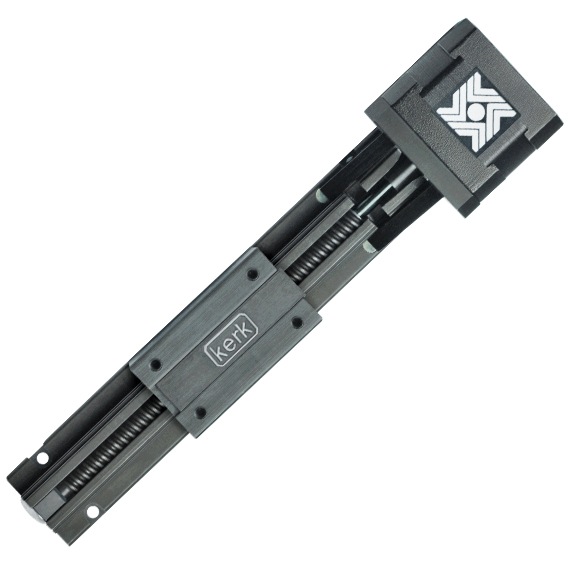

    带Size 23,57000混合式步进电机的RGS08
    推荐用于最高50磅(222牛)的水平载荷

  • 润滑 +


    Kerk RGS直线导轨在所有关键表面上都有Kerkote® TFE。

    所有移动表面都含有Kerkote® TFE涂层上的Kerkite®工程聚合物,为各种线性运动应用提供了强大而稳定的平台。

    Kerkote TFE是一种软涂层和长期干性润滑剂,适用于较软的塑料,如有/无机械加固的乙酰和尼龙。通过螺母从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移,实现对螺母/螺杆接口的润滑。润滑剂虽是固体,但在流体润滑剂中也具有一定的“扩散”能力。Kerkote TFE涂层螺杆有最高水平的自润滑性能,不应在可能出现油或其他润滑剂污染的环境中进行润滑或使用。
  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的RGS直线导轨。特殊的电机属性、导轨长度、多个滑架、备用螺杆、润滑、编码器和集成驱动器是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。
  • 产品品号选型向导 +




    示例:

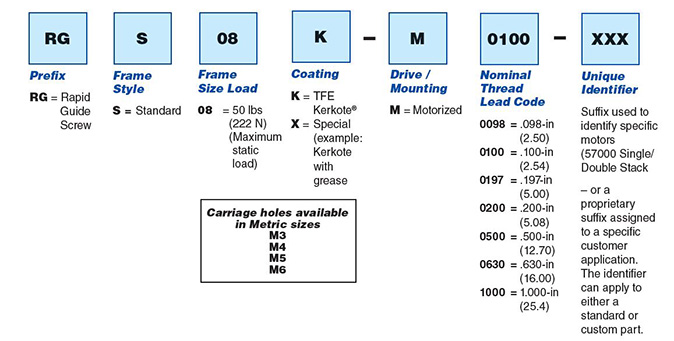

    RGW06K-M0100-XXX =RGS®,用于安装传感器的宽框架型,适合35磅(156 N)负载,具有Kerkote® TFE涂层的丝杠,采用Size 17步进电机,0.1英寸(2.54毫米)丝杠导程,无其他特性。 产品品号必须按上图所示的顺序并且包含破折号(-)。
