Size 17，43000 高性能双叠厚系列

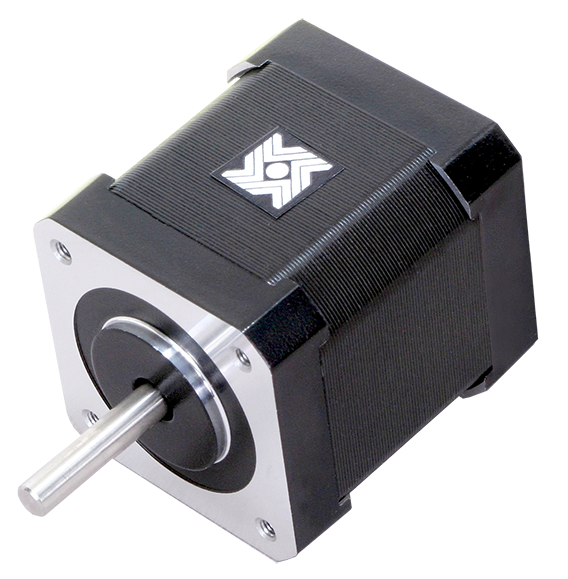

43mm ds rotary

size 17产品系列中推出的新款MAX电机，在同尺寸上性能提高了30%。畅销设计提供高性能，为设计师开辟了新的选择。Haydon Kerk Motion Solutions的size 17双叠层电机是一款43毫米混合式旋转步进电机。在额定电压下，size 17–43MAX系列双叠层电机的扭矩可达到458.5 mNm（64.9 oz-in）。典型应用包括医疗设备、半导体处理、阀门控制、X-Y工作台、手持仪器，或任何需要精确旋转运动的场合。



  • 规格 +



    Part No. 旋转 M43M40-V
    极性 Units Bipolar
    步进角度
    		 Degree 1.8°
    绕组电压 VDC 2.8 5.8 13.8
    电流/相位 A rms 2.6 1.3 0.55
    电阻/相位 ohms (Ω) 1.1 4.5 25
    电感/相位 mH 2.4 10.5 52
    功耗 Watts 15
    转子惯量 gcm2 78
    绝缘等级
    		Class B (Class F available)
    重量 oz (g) 14 (400)
    绝缘电阻 M(Ω) 20


    标准电机为B级，最高温度为130°C（F级为155°C）

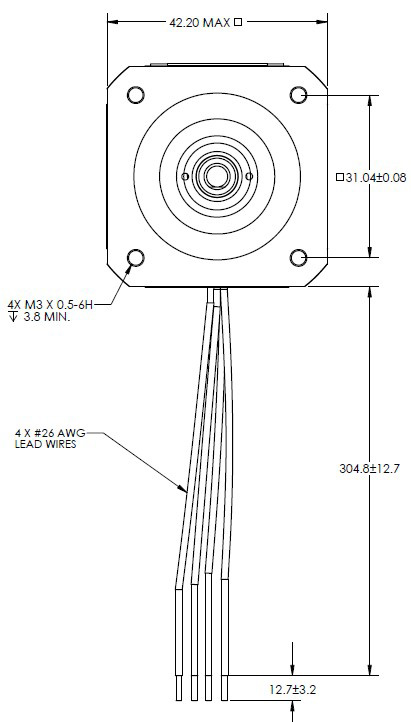

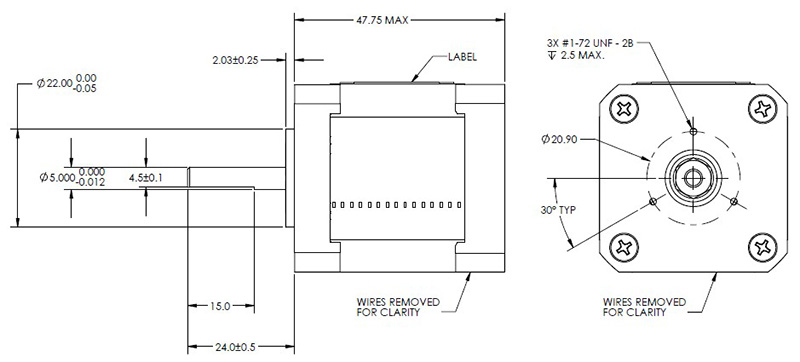

  • 尺寸图 +



    Size 17 双叠厚系列  M43000系列


















  • 性能曲线 +






    注意：  所有斩波驱动曲线都在5伏电机电压和40伏电源电压条件下创建。

    增加脉冲频率时，设定一个加速度可以推动更大负载或者达到更高的速度，可以提高电机的性能。  另外，设定减速度可以让电机停止时不会产生过冲。

    使用L/R驱动器可以减小峰值力和速度，使用单极性驱动器会进一步减少30％的力。

  • 产品品号选型向导 +



    M43

    M

    4

    0

    -

    2.8

    -

    900

    系列

    样式

    极性

    步长

    电压

    后缀

    M43=43000 Max 系列 (系列数字和电机机身的边长一样)

    M=1.8°步距角，双叠厚

    4=Bipolar
    (4 wire)
    K=SLIM™ Integrated Drive

    0=旋转电机r

    2.8=2.8 VDC
    5.8=5.8 VDC
    13.8=13.8 VDC
    电压可客户化定制

    Example:
    900=标准电机
    XXX=客户化定制电机代码

    NOTE: Dashes must be included in Part Number (–) as shown above.
