SZ - 消隙花键轴

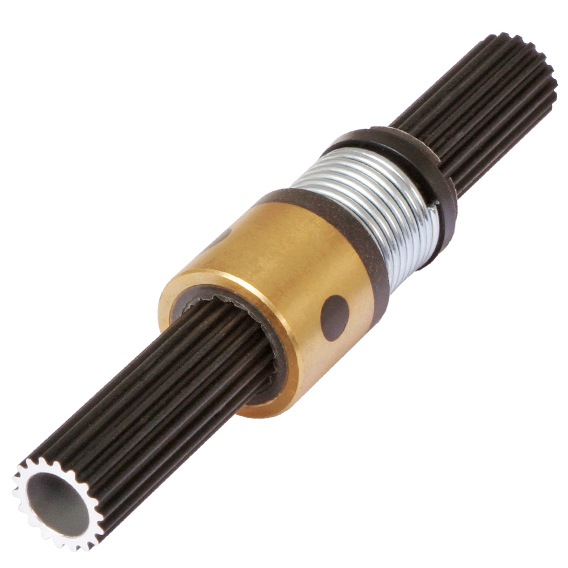

SZ Spline Shaft Anti-Backlash
SZ系列花键轴有5种尺寸,直径从1/8英寸到¾英寸(3.18到19毫米)不等。衬套有普通或螺纹接口,均带消隙补偿。

  • 防旋转花键
  • 最大可扭转3度/英尺
  • 带一体式黄铜插件的衬套
  • 带消隙补偿的复合衬套
  • 规格 +


    尺寸 轴直径 最大行程 最大负载  主要特点
    单位 mm m  NM
    带消隙的花键轴
    SZ 02 3.18 450  2 花键、消隙、轻到中等负载、低成本、低摩擦和长寿命。
    SZ 04 6.35 900  5
    SZ 06 9.53 1200  10
    SZ 08 12.7 1800  15
    SZ 12 19.05 3000  25

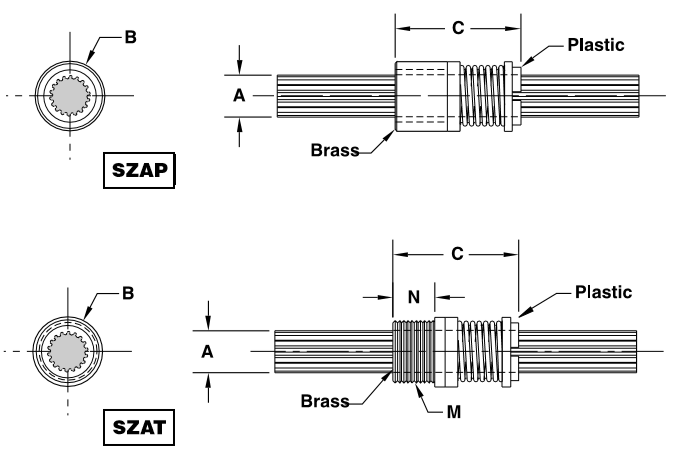

  • 尺寸图 +


    最大扭曲:花键轴轴线的3°/英尺
    扭转间隙(SSA):3°衬套到轴
    花键轴的刚度可以用给定直径的圆杆来模拟。
    0.125英寸的导轨尺寸仅适用于SSAP和SSAT样式。




    直径
    衬套
    直径
    衬套
    长度
    螺纹
    螺纹
    长度
    导轨直径代码

    A B C M N
    英寸 ± 0.002
    (mm ± 0.05)
    英寸 ± 0.002
    (mm ± 0.05)
    英寸 ± 0.001
    (mm ± 0.025)
    英寸 ± 0.01
    (mm ± 0.25)

    英寸 ± 0.002
    (mm ± 0.05)
     SZ 02 0.125
    (3.18)
    0.095
    (2.41)
    0.375
    (9.53)
    0.500
    (12.70)
    3/8-24
    0.250
    (6.35)
    SZ 04
    0.250
    (6.35)
    0.202
    (5.13)
    0.500
    (12.70)
    0.75
    (19.1)
    7/16-20 0.250
    (6.35)
    SZ 06
    0.375
    (9.53)
    0.306
    (7.77)
    0.625
    (15.88)
    1.00
    (25.4)
    9/16-20 0.375
    (9.53)
    SS 08
    0.500
    (12.70)
    0.419
    (10.64)
    0.813
    (20.65)
    1.50
    (38.1)
    3/4-20 0.500
    (12.70)
    SZ 012
    0.750
    (19.05)
    0.630
    (16.00)
    1.125
    (28.58)
    2.25
    (57.2)
    1-16 0.750
    (19.05)
  • 润滑 +


    Kerk花键轴SZ组件由一个经Haydon Kerk Motion Solutions™专有低摩擦Kerkote® TFE涂层处理的不锈钢花键轴以及一个配套的Kerkite®复合聚合物衬套组成。

    Kerkote TFE是一种软涂层和长期干性润滑剂,适用于较软的塑料,如有/无机械加固的乙酰和尼龙。通过衬套从涂层上拾取Kerkote TFE颗粒以及塑料螺母内部润滑剂的迁移,实现对螺母/螺杆接口的润滑。
  • 定制 +


    Haydon Kerk可以根据您的设备要求定制设计和制造特定的花键轴。特殊的导轨长度、多个滑架、备用丝杠和润滑是一些典型的定制项目。每个Haydon Kerk直线导轨产品都由专业技术团队提供支持,该团队以创新、定制方案和真诚的客户服务得到大家的一致认可。
  • 产品品号选型向导 +


    Haydon Kerk Spline Shaft PN
    示例:

    SZAT041K-12-XXXX = 带消隙的花键轴,轴和螺纹衬套组件,1/4英寸轴,每导轨1个衬套,Kerkote®涂层,12英寸长,无其他特殊要求。
