PLG52

PLG52_Pittman_Gearbox
PLG52 Gear

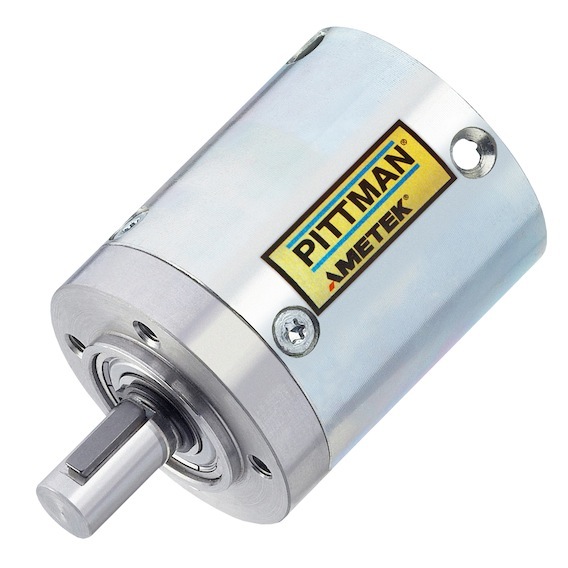

The PLG52 is a 52 mm planetary gearbox suitable for servo applications where DC Servo brush or BLDC motor technology is specified. The PLG52 provides excellent efficiency in a compact and industry compatible output configuration.

Features:
  • Maximum Load torque up to 24 Nm
  • All steel gearing for high torque capacity
  • Dual ball bearings on output shaft to withstand high loads
  • High efficiency

Compatible Motors:
DC054B
EC042B
EC044A
EC057B
EC057C
ES040A
ES050A

PLEASE NOTE:  Gearboxes are configured to be integrated directly with PITTMAN motors. They are not designed to be sold separately.
  • 规格 +



    齿轮数据 单位 PLG52 PLG52 PLG52 PLG52 PLG52 PLG52 PLG52
    4.5:1 6.25:1 15:1 20.2:1 28.1:1 36:1 50:1
    最大负载 牛米 1.2 1.2 8 8 8 8 8
    盎司英寸 170 170 1133 1133 1133 1133 1133
    重量(质量) g 560 560 720 720 720 720 720
    盎司 19.8 19.8 25.4 25.4 25.4 25.4 25.4
    长度(LG) mm 50.0 50.0 65.5 65.5 65.5 65.5 65.5
    英寸 1.97 1.97 2.58 2.58 2.58 2.58 2.58
    - 1 1 2 2 2 2 2
    比率 - 4.5/1 6.25/1 15/1 20.25/1 28.12/1 36/1 50/1
    效率 - 0.90 0.90 0.81 0.81 0.81 0.81 0.81
    轴旋转 - CW CW CW CW CW CW CW

    齿轮数据 单位 PLG52 PLG52 PLG52 PLG52 PLG52 PLG52
    91.1:1 126.5:1 162:1 225:1 288:1 400:1
    最大负载 牛米 24 24 24 24 24 24
    盎司英寸 3399 3399 3399 3399 3399 3399
    重量(质量) g 880 880 880 880 880 880
    盎司 31.0 31.0 31.0 31.0 31.0 31.0
    长度(LG) mm 80.5 80.5 80.5 80.5 80.5 80.5
    英寸 3.17 3.17 3.17 3.17 3.17 3.17
    - 3 3 3 3 3 3
    比率 - 91.12/1 126.5/1 162/1 225/1 288/1 400/1
    效率 - 0.73 0.73 0.73 0.73 0.73 0.73
    轴旋转 - CW CW CW CW CW CW

  • 尺寸图 +




    组合长度
    PLG52齿轮电机
    电机 长度LGM mm
    平台 1 2 3
    DC054B-1 127.0 142.5 157.5
    DC054B-2 133.4 148.9 163.9
    DC054B-3 146.1 161.6 176.6
    DC054B-4 155.6 171.1 186.1
    DC054B-5 165.1 180.6 195.6
    DC054B-6 177.8 193.3 208.3
    DC054B-7 196.9 212.4 227.4
    组合长度
    PLG52齿轮电机
    电机 长度LGM mm
    平台 1 2 3
    EC042B-1 104.5 120.0 135.0
    EC042B-2 124.5 140.0 155.0
    EC042B-3 144.5 160.0 175.0
    组合长度
    PLG52齿轮电机
    电机 长度LGM mm
    平台 1 2 3
    EC044A-1 102.3 117.8 132.8
    EC044A-2 115.0 130.5 145.5
    EC044A-3 127.7 143.2 158.2
    组合长度
    PLG52齿轮电机
    电机 长度LGM mm
    平台 1 2 3
    EC057B-1 130.0 145.5 160.5
    EC057B-2 125.1 140.6 155.6
    EC057B-3 169.9 185.4 200.4
    EC057B-4 190.0 205.5 220.5
    组合长度
    PLG52齿轮电机
    电机 长度LGM mm
    平台 1 2 3
    EC057C-1 88.2 103.7 118.7
    EC057C-2 99.6 115.1 130.1
    EC057C-3 112.3 127.8 142.8
    EC057C-4 125.0 140.5 155.5
    组合长度
    PLG52齿轮电机
    电机 长度LGM mm
    平台 1 2 3
    ES040A-1 117.4 132.9 147.9
    ES040A-2 125.1 140.6 155.6
    ES040A-3 132.7 148.2 163.2
    组合长度
    PLG52齿轮电机
    电机 长度LGM mm
    平台 1 2 3
    ES050A-1 131.8 147.3 162.3
    ES050A-2 144.5 160.0 175.0
    ES050A-3 157.2 172.7 187.7


  • 下载 - 数据表 +


    变速箱数据表
    PLG52变速箱数据表 pdf
