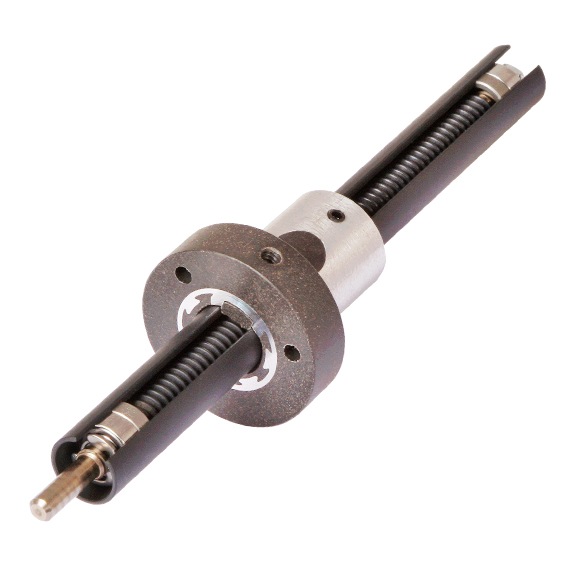

SRA 直线模组

Kerk® SRA系列通用ScrewRail®直线模组使用标准螺母，适用于不需要消隙补偿的一般应用。建议在需要低阻力和小间隙的地方使用SRA。ScrewRail®将导向和负载支撑功能集成在一个同轴部件中，节省了80％的双轨系统占用空间。
  • 低阻力，自由螺母，无消隙补偿
  • 有四种尺寸可供选择
  • 行程长达1.5米
  • Kerkote® TFE涂层和自润滑螺母确保了较长的使用寿命，无需维护。

尺寸 管外径 滑架外径 最大行程 最大负载 带驱动电机 仅导轨 仅导向 主要特点
单位 mm mm m N
不带驱动电机，无消隙
SRA 03 9.32 24.9 1.6 45 X 非常紧凑，管状
SRA 04 12.5 31.8 1.6 110 X
SRA 06 18.9 44.5 1.6 220 X
SRA 08 25.2 56.6 1.6 440 X
不带驱动电机，带消隙
SRZ 03 9.32 24.9 1.6
 45 X X 非常紧凑，管状，有消隙螺母
SRZ 04 12.5 33.3 1.6 110 X X
SRZ 06 18.9 46 1.6 220 X X
SRZ 08 25.2 58.4 1.6 440 X X
