G22A

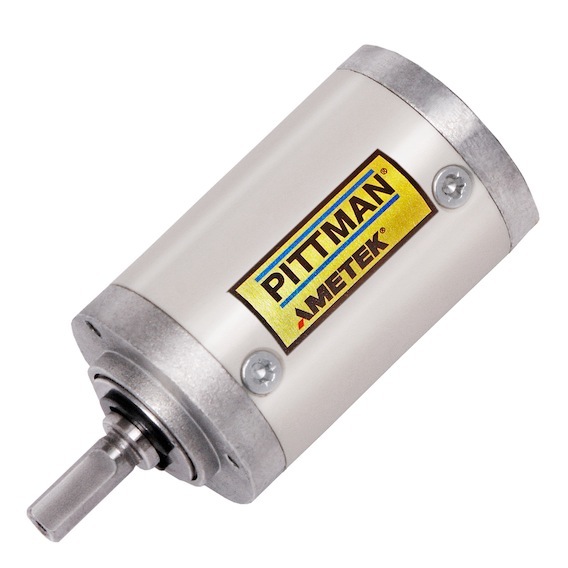

G22A_Pittman_Gearbox
G22A齿轮
G22A是一款22毫米的行星齿轮变速箱，适用于直流有刷和无刷伺服电机应用。G22A与DC022C完美地集成在一个非常紧凑的齿轮电机中，扭矩可达0.3 Nm。

特点：
  • 烧结金属齿轮，高转矩容量
  • 烧结金属输出轴承
可选：
  • 用于更高径向载荷的滚珠轴承
兼容电机：
DC022C

请注意： 变速箱配置为直接与PITTMAN电机集成。它们不单独出售。

  • 规格 +




    齿轮数据 单位 G22A
    4:1    		 G22A
    16:1    		 G22A
    23:1    		 G22A
    64:1    		 G22A
    107:1    		 G22A
    256:1    		 G22A
    429:1
    最大负载 牛米 0.049 0.099 0.099 0.198 0.198 0.297 0.297
    盎司英寸 7.0 14 14 28 28 42 42
    重量（质量） g 82.2 87.9 87.9 96.4 96.4 104.9 104.9
    盎司 2.9 3.1 3.1 3.4 3.4 3.7 3.7
    长度（LG） mm 19.5 24.5 25.0 29.5 29.5 34.5 34.5
    英寸 0.768 0.965 0.985 1.161 1.161 1.358 1.358
    级 - 1 2 2 3 3 4 4
    比率 - 4:1 16:1 23:1 64:1 107:1 256:1 429:1
    效率 - 0.80 0.75 0.75 0.70 0.70 0.65 0.65
    轴旋转 - CW CW CW CW CW CW CW

  • 尺寸图 +





    组合长度
    G22A齿轮电机
    电机 长度LGM mm
    平台 1 2 3 4 5
    DC022C-1 51.4 56.4 56.9 61.4 66.4
    DC022C-2 59.0 64.0 64.5 69.0 74.0
    DC022C-3 67.8 72.8 73.3 77.8 82.8
