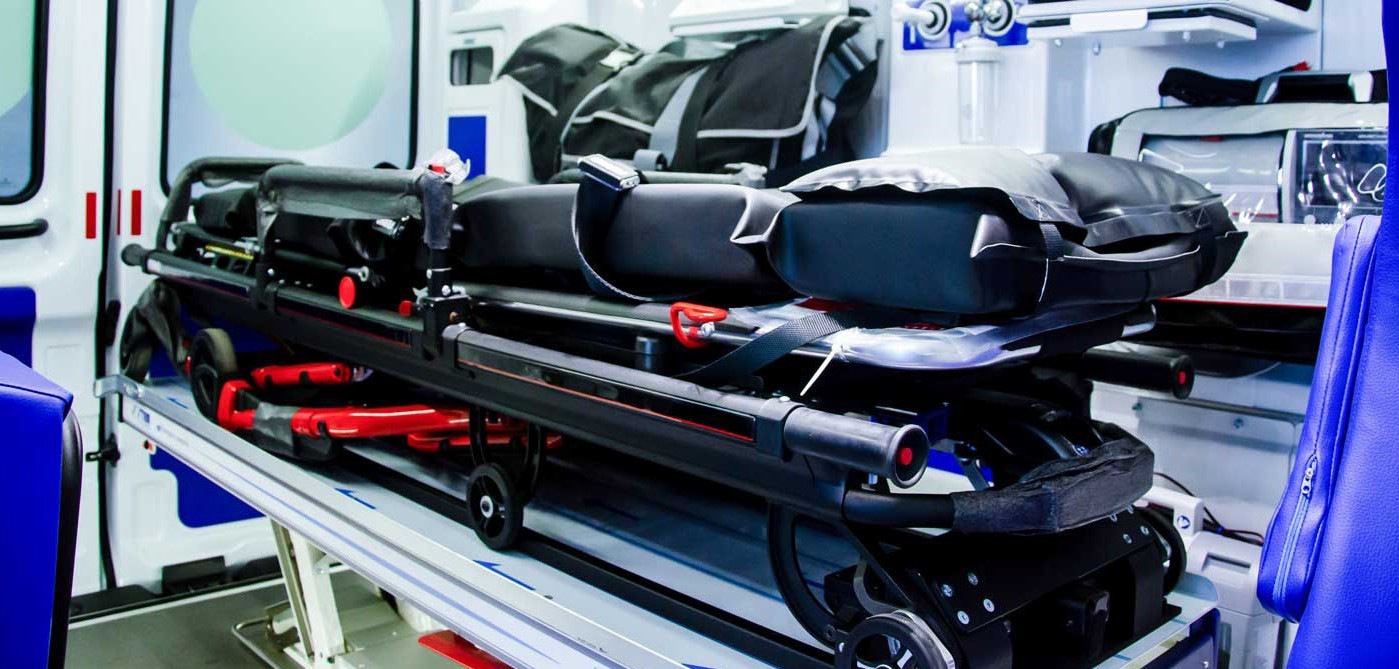

电动救护担架是协助紧急医疗服务(EMS)的医疗设备。其设计目的是安全地装卸和运送病人进出救护车。救护车担架采用了电动机构,可减轻急救人员的体力负担并提高患者在运送过程中的安全性。
电动救护车担架具备以下要素:
•
框架:电动担架需要坚固的框架来承受患者的体重。
•
电机驱动:担架配备电机驱动,可将电能转化为机械运动。这些电机可以对担架的高度、角度和位置进行电动调整。
•
控制面板:允许急救人员升高、降低、倾斜和调整担架。
•
电源:担架通常由充电电池供电,可快速更换,确保担架随时可以使用。
•
可调节高度:方便在担架和其他表面(如医院病床或急诊室担架)之间转移病人。
•
患者约束装置:集成的约束装置或安全带通过限制患者在运送过程中的活动来确保患者安全。
•
锁定机构:在运送过程中和静止时将担架固定到位。
应用说明:

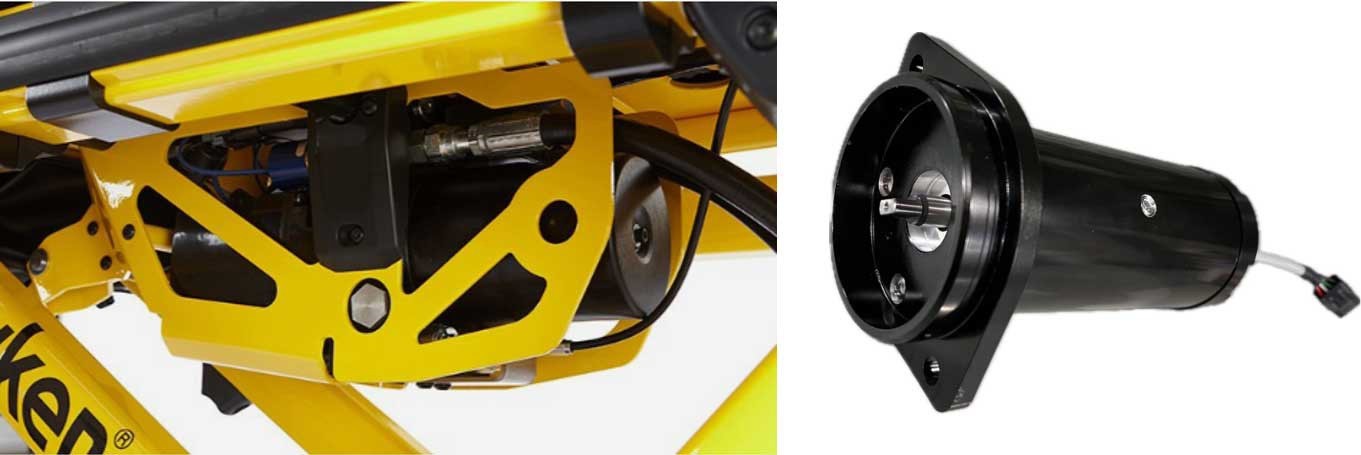

小型无槽无刷直流 (BLDC) 电机为液压组件提供动力。负载传感器和碰撞检测技术减少了担架损坏以及医务人员或患者受伤的机会。BLDC 无槽电机必须提供足够的动能来驱动液压泵和缓冲器,以实现精确的速度和位置控制。
应用挑战:
•
小型无槽 BLDC 电机可以减轻担架的重量。
•
提举较重的患者需要高输出转矩和过载能力。
•
低于 36V 的电压可避免触电,从而使设备更安全。
•
为避免液压油在高压下泄漏,需要极好的密封性。
•
稳定一致的转矩让患者更加舒适。
典型的直流电机解决方案:

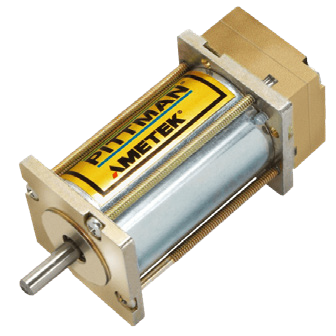

HKP ES 系列带有密封盖和特殊前轴的 BLDC 电机:
HKP 的 ES030A 系列无刷直流电机是一款高转矩密度无刷电机,采用无槽设计,符合 NEMA 14 尺寸标准。它提供 2 种具有不同长度的型号,连续转矩范围为 0.029~0.041 Nm。
特点:
•
转速高达 8,000 RPM
•
直流总线电压高达 60 Vdc
•
NEMA 14 配置
•
八个标准绕组 - 提供特殊绕组
•
4 极稀土设计
像这样的应用可能需要具有不同输出能力的各种尺寸的电机。HKP 可以根据任何应用要求定制电机设计。针对此应用,HKP 设计了一款定制的无槽电 机,输出速度超过 20K rpm,功率为 400W。HKP的设计师还提供定制的密封测试服务,他们使用定制的密封测试平台和工装,确保电机在各种工况下都不会泄漏。
欲详细了解哪种电机最适合您的应用,请立即联系我们。
